สายไฟ VENINE รุ่น 12/20(24) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30

Name: สายไฟ VENINE รุ่น 12/20(24) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30
Brand: VENINE
SKU: 12/20(24) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30
Price: 32364.12 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

32,364.12 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 12/20(24) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

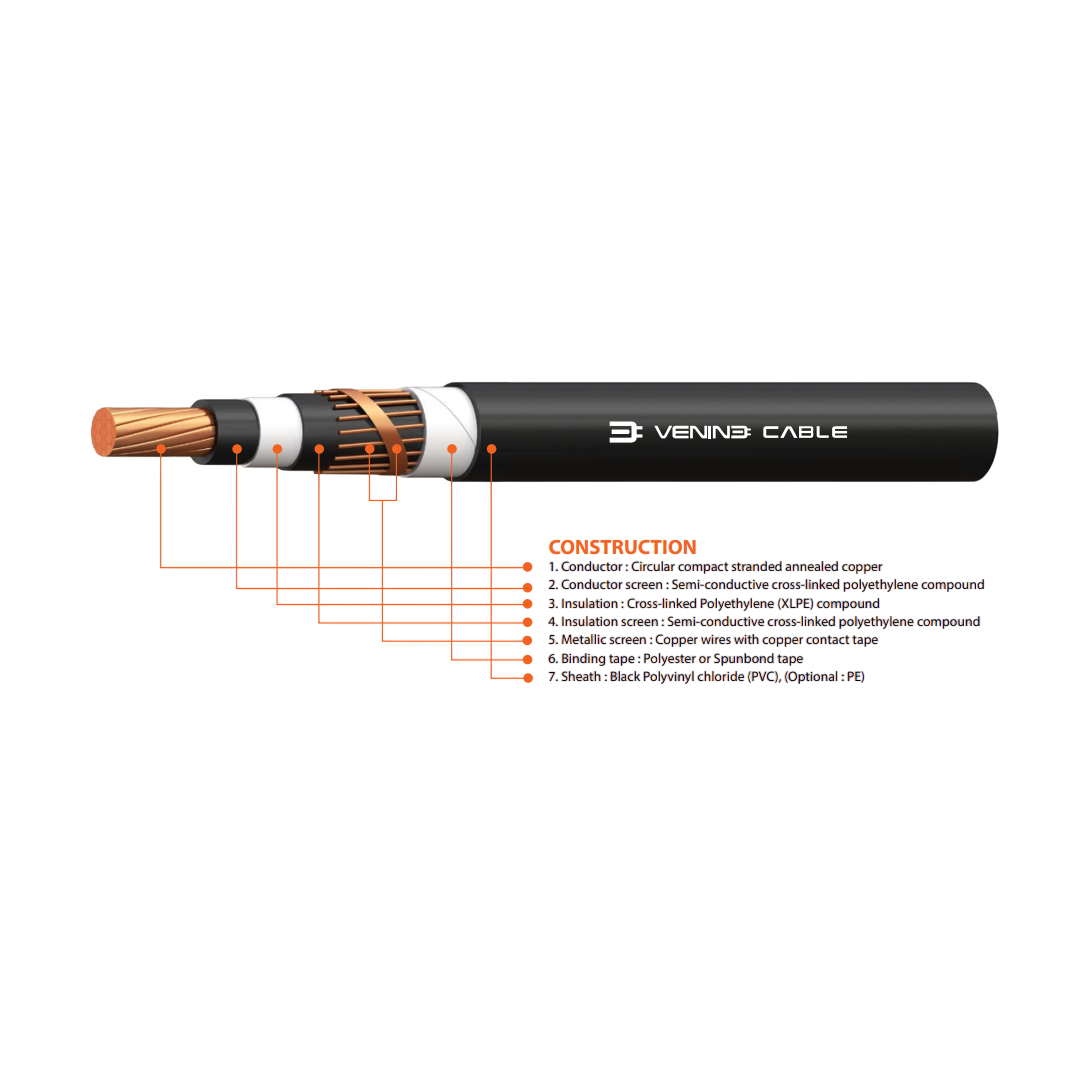

คุณสมบัติ

คุณสมบัติทางเทคนิค

แรงดันใช้งาน (Voltage Rating): แรงดันไฟฟ้าใช้งาน 12/20 kV
แรงดันใช้งาน (Voltage Rating): แรงดันทดสอบ 24 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): ตัวนำทองแดงคุณภาพสูง นำไฟฟ้าได้ดี มีความยืดหยุ่นสำหรับการติดตั้ง
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูง 90°C ในการใช้งานปกติ และสูงสุด 250°C ในกรณีลัดวงจร
ฉนวน (Insulation): ฉนวน XLPE มีความทนทานต่อสารเคมี ความชื้น และสภาวะแวดล้อมต่างๆ
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): ชั้นกั้นไฟฟ้ารอบตัวนำและรอบฉนวน ช่วยกระจายแรงดันไฟฟ้า ลดความเค้นในฉนวนไฟฟ้า
ชั้นโลหะ (Metallic Screen): เทปหรือสายทองแดงรอบฉนวนเพื่อเพิ่มประสิทธิภาพในการป้องกันไฟฟ้ารั่วและการรบกวนสัญญาณ
เปลือกนอก (Outer Sheath): PE หรือ PVC สำหรับการป้องกันความชื้น สารเคมี และแสงยูวี
การไม่มีเกราะ (Non-armoured): สายรุ่นนี้ไม่มีเกราะป้องกัน จึงเหมาะสำหรับการติดตั้งในระบบที่ไม่ต้องเผชิญกับแรงกระแทกหรือแรงกลสูง เช่น งานติดตั้งในท่อร้อยสาย หรือวางในรางวางสาย

การติดตั้ง

เหมาะสำหรับการติดตั้งในท่อร้อยสาย รางวางสาย หรือฝังใต้ดินในบริเวณที่ไม่มีแรงกระแทกหรือความเสี่ยงจากแรงกลภายนอก
ต้องคำนึงถึงรัศมีดัดโค้งขั้นต่ำ โดยทั่วไปประมาณ 15 เท่าของเส้นผ่านศูนย์กลางสาย เพื่อป้องกันการเสียหายของฉนวนและตัวนำ
ต้องใช้ความระมัดระวังในการต่อสายและต่อสายดินเพื่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า
ควรตรวจสอบการติดตั้งให้เรียบร้อย ป้องกันการกดทับหรือเสียดสีที่อาจทำให้สายไฟเสียหาย

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	185
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	30
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	5.5
พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2	16
ความหนาของปลอกหุ้ม mm (Nominal)	2.1
เส้นผ่านศูนย์กลางรวม mm (Approx.)	38
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.0991
ความต้านทานของฉนวนที่อุณหภูมิ 20°C Insulation resistance at 20˚C MΩ·km (Min.)	2,030
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	565
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	460
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	2,690
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV
ประเภทสาย	สายไฟฟ้าหุ้มฉนวน XLPE ไม่มีเกราะ
แรงดันพิกัด (Rated Voltage)	12/20 (24) kV • 12 kV = Phase-to-earth • 20 kV = Phase-to-phase • 24 kV = Maximum system voltage
มาตรฐานการผลิต	IEC 60502-2
ตัวนำ (Conductor)	ทองแดงตีเกลียว (Stranded Copper – Class 2, IEC 60228)
ฉนวน (Insulation)	XLPE – Cross-linked Polyethylene
หน้าจอโลหะ (Metallic Screen)	เทปทองแดงหรือสายทองแดงพันรอบ
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะ (Armour)	ไม่มี (รุ่น CV ไม่มีเกราะ)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, สารเคมี
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งานปกติ (Operating Temperature)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
วิธีการติดตั้ง	วางบนรางสายไฟ, ในท่อ, ฝังดิน, ภายนอกอาคาร
การใช้งานทั่วไป	ระบบจำหน่ายไฟฟ้าแรงดันกลาง-สูง, สถานีไฟย่อย, โรงงานอุตสาหกรรมหนัก
