สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-SWA พื้นที่หน้าตัด 70 จำนวนแกน 3 จำนวนเส้นลวด 12

Name: สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-SWA พื้นที่หน้าตัด 70 จำนวนแกน 3 จำนวนเส้นลวด 12
Brand: VENINE
SKU: 1.8/3(3.6) kV CV-SWA พื้นที่หน้าตัด 70 จำนวนแกน 3 จำนวนเส้นลวด 12
Price: 7228.31 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

7,228.31 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-SWA พื้นที่หน้าตัด 70 จำนวนแกน 3 จำนวนเส้นลวด 12

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

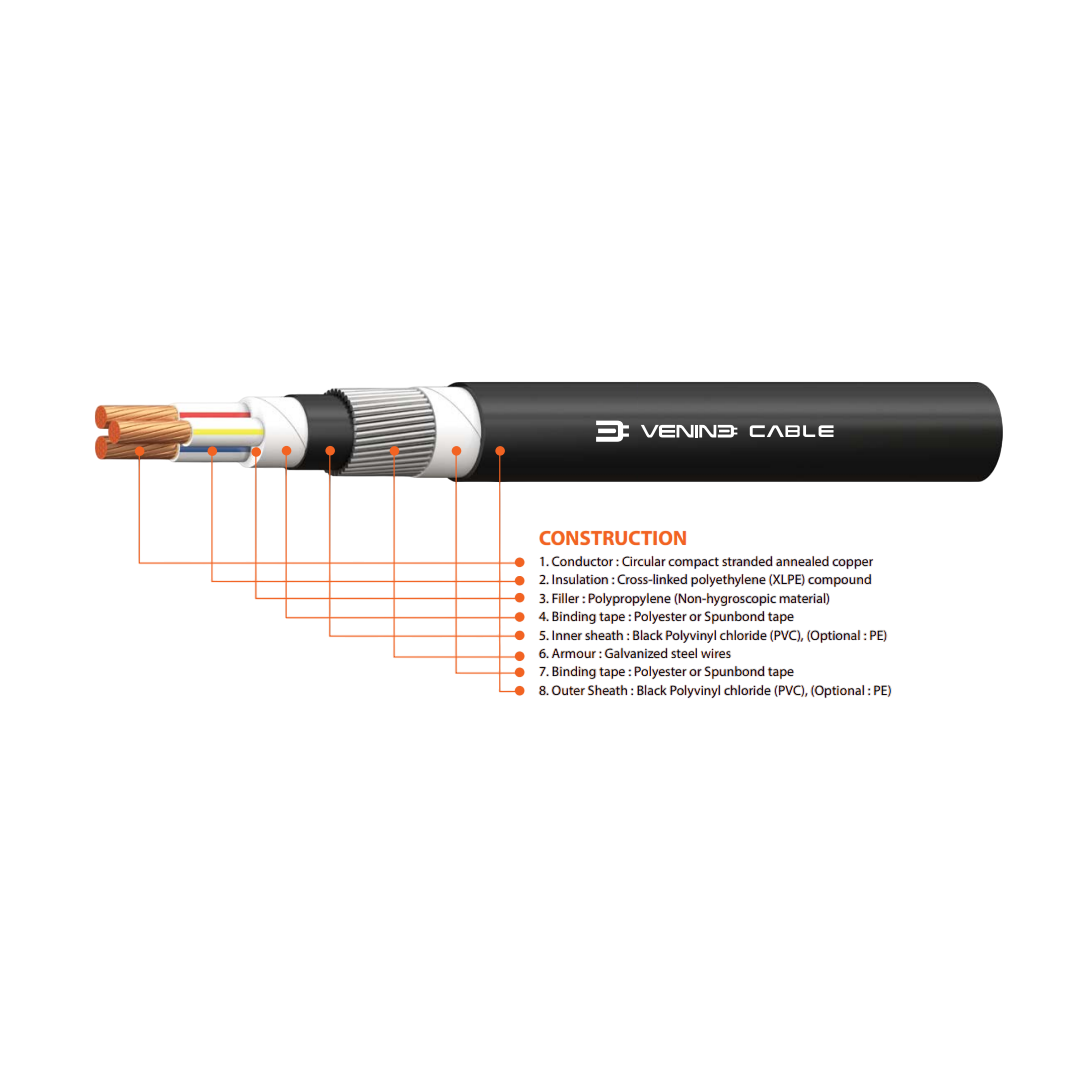

คุณสมบัติของสาย VENINE CV-SWA

แรงดันใช้งาน: 1.8/3(3.6) kV (สำหรับระบบไฟฟ้า 3 เฟส)
ตัวนำ (Conductor): ทองแดงแบบตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูงสุด 90°C ขณะทำงาน และสูงสุด 250°C ขณะลัดวงจรไม่เกิน 5 วินาที
เปลือกชั้นใน (Inner Sheath): พีวีซี (PVC) ป้องกันการเสียดสีและแรงเสียดทาน
เกราะ (Armour): ลวดเหล็กกล้ากลม (Steel Wire Armour – SWA) ให้ความแข็งแรงเชิงกลสูง
เปลือกนอก (Outer Sheath): พีวีซี (PVC) สีดำ ทนต่อรังสี UV, ความชื้น และสารเคมีบางชนิด
มาตรฐานผลิตภัณฑ์: IEC 60502-1, TIS 2143-2543

การติดตั้งสาย VENINE CV-SWA

ฝังดินโดยตรง: เหมาะอย่างยิ่ง เพราะเกราะ SWA ช่วยป้องกันการกระแทกจากดินหรือหิน
ติดตั้งในท่อใต้ดิน: ปลอดภัยจากความชื้น และลดการสึกหรอของฉนวน
ติดตั้งในพื้นที่กลางแจ้งหรือในโรงงาน: PVC ชนิดทน UV ป้องกันแสงแดดได้ดี
เดินในรางเคเบิลเหล็ก (Cable Tray) หรือ รางวางสายในอุตสาหกรรมหนัก
เหมาะสำหรับระบบสำรองพลังงาน, สถานีไฟฟ้าย่อย, โรงไฟฟ้า, โรงงานอุตสาหกรรมหนัก
หลีกเลี่ยงการติดตั้งใกล้แหล่งความร้อนสูงเกิน 90°C ต่อเนื่อง
หลีกเลี่ยงการบิดสายอย่างรุนแรงหรือโค้งต่ำกว่ารัศมีโค้งที่แนะนำ

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	70
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	12
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	2.0
ความหนาของเปลือกชั้นใน (Thickness of inner sheath) (mm (Approx.)	1.2
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	34.0
เส้นผ่านศูนย์กลางของเกราะ (Diameter of wire armour) (mm (Approx.)	2.0
ความหนาของเปลือกชั้นนอก (Thickness of outer sheath) (mm (Nominal)	2.3
เส้นผ่านศูนย์กลางรวม (Overall diameter) มม. (mm) ค่าโดยประมาณ	45
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) Ω/กม. (Ω/km) สูงสุด	0.268
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (Current rating in free air at 40°C ambient) แอมแปร์ (A)	225
กระแสไฟฟ้าที่รับได้เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (Current rating in direct burial in ground at 30°C) แอมแปร์ (A)	230
น้ำหนักสายไฟ (Cable weight) กก./กม. (kg/km)	4,440
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-SWA
ประเภทสาย	สายไฟฟ้าหุ้มฉนวน XLPE พร้อมเกราะลวดเหล็ก
แรงดันพิกัด (Rated Voltage)	1.8/3 (3.6) kV (Phase-to-earth / Phase-to-phase)
อุณหภูมิใช้งานสูงสุด (Max Operating Temp.)	90°C
อุณหภูมิฉุกเฉิน (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
ปลอกหุ้มชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะป้องกัน (Armour)	ลวดเหล็กกล้า (Steel Wire Armour - SWA)
ปลอกหุ้มชั้นนอก (Outer Sheath)	PVC สีดำ (ทน UV, ความชื้น, สารเคมี)
มาตรฐานที่ใช้	IEC 60502-2 / มอก. (ถ้ามี)
จำนวนแกน (Core)	1 แกน (สำหรับระบบ DC) หรือ 3 แกน (3 เฟส AC)
ลักษณะการติดตั้ง	วางบนราง, ฝังดิน, ท่อร้อยสาย, หรือพื้นที่ที่ต้องการความแข็งแรงสูง
การใช้งาน (Application)	โรงงานอุตสาหกรรม, ระบบไฟฟ้าภาคสนาม, งานโยธา, ไซต์ก่อสร้าง, งานฝังดินตรง
