สายไฟ VENINE รุ่น 0.6/1 kV NYCY พื้นที่หน้าตัด 2.5 จำนวนแกน 3 จำนวนเส้นลวด 7
สายไฟ VENINE รุ่น 0.6/1 kV NYCY พื้นที่หน้าตัด 2.5 จำนวนแกน 3 จำนวนเส้นลวด 7
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด สายไฟ VENINE รุ่น 0.6/1 kV NYCY พื้นที่หน้าตัด 2.5 จำนวนแกน 3 จำนวนเส้นลวด 7
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

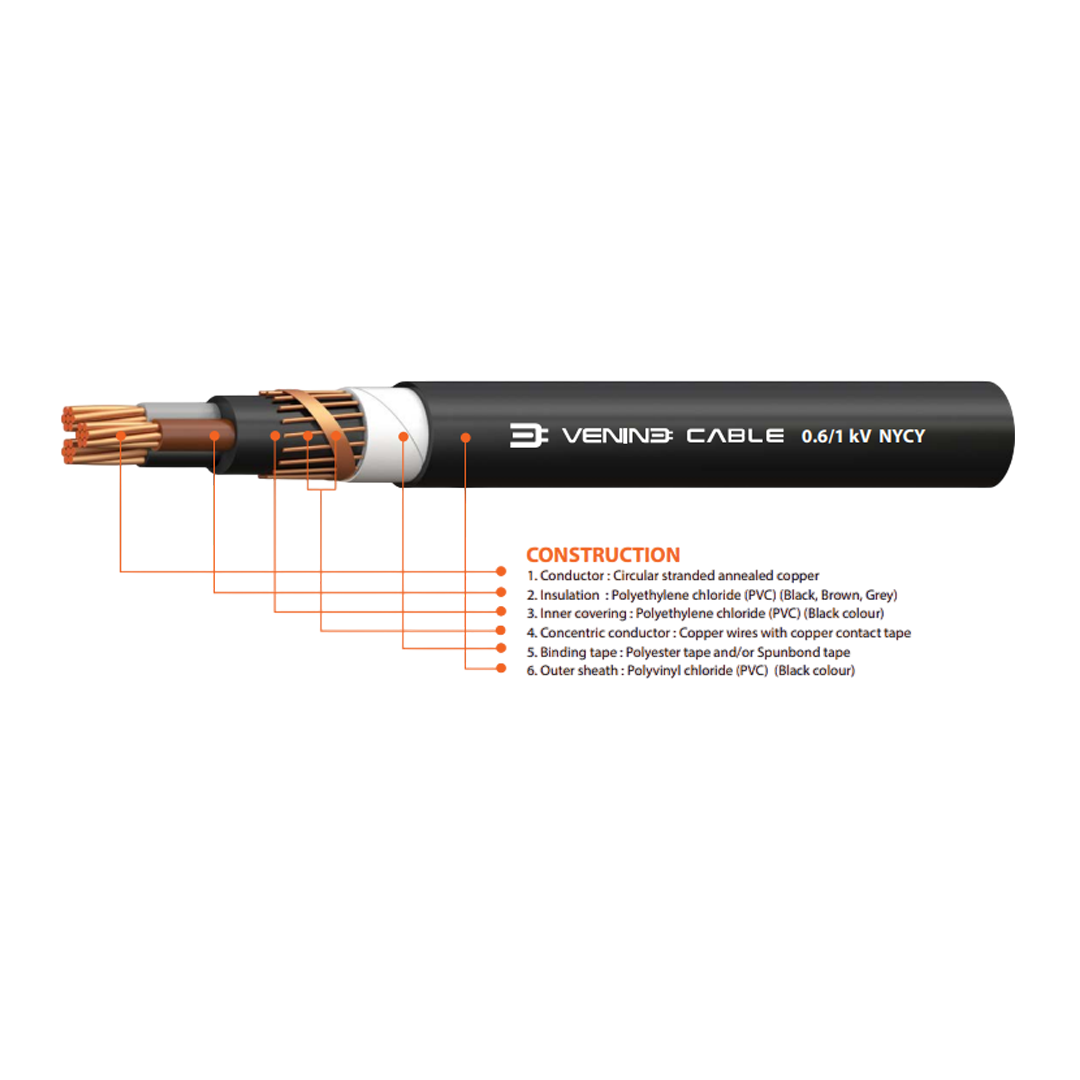

คุณสมบัติของสายไฟ VENINE NYCY
- แรงดันไฟฟ้าใช้งาน: 0.6/1 kV (600/1000 โวลต์) เหมาะสำหรับระบบไฟฟ้ากำลังทั่วไป
- ตัวนำ (Conductor): ทองแดงแกนเดี่ยวหรือแบบฝอย (Class 1 หรือ Class 2 ตาม IEC 60228)
- ฉนวน (Insulation): พอลิไวนิลคลอไรด์ (PVC) คุณภาพสูง ทนความร้อนได้ถึง 70˚C
- ชั้น Screen: เทปทองแดงหรือสายทองแดงเปลือยพันรอบ ป้องกัน EMI (Electromagnetic Interference)
- เปลือกใน (Inner Sheath): PVC ห่อหุ้มก่อนชั้นเกราะ
- เปลือกนอก (Outer Sheath): PVC สีดำ (ทนรังสี UV ได้ดี) ทนทานต่อความร้อน ความชื้น และสารเคมีอ่อน
- มาตรฐานที่รองรับ: IEC 60502-1, TIS 11-2553
การติดตั้งสายไฟ VENINE NYCY
- สาย NYCY เหมาะสำหรับการติดตั้งแบบถาวรในระบบไฟฟ้าแรงต่ำ โดยมีวิธีติดตั้งที่แนะนำดังนี้:
- ในท่อร้อยสายใต้ดิน (Underground Conduit): ป้องกันการกัดกร่อนหรือการกดทับ
- เดินในรางเคเบิลหรือรางเดินสายไฟ: เหมาะกับการเดินสายในโรงงานหรืออาคารสำนักงาน
- ไม่เหมาะสำหรับการติดตั้งกลางแจ้งโดยตรง: เว้นแต่จะอยู่ในท่อหรือระบบป้องกันเพิ่มเติม
- สามารถติดตั้งในพื้นที่ที่มีสนามแม่เหล็กรบกวนได้: ด้วยชั้น Screen ป้องกันการรบกวนทางไฟฟ้า
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) | 2.5 |
| จำนวนเส้นลวด (ขั้นต่ำ) (number wires - Min.) | 7 |
| เส้นผ่านศูนย์กลาง (Diameter) | 1.98 |
| ความหนาของฉนวน (Thickness of insulation) mm (ค่าโดยประมาณ) (Approx.) | 0.8 |
| ความหนาของเปลือกใน (Thickness of inner covering) mm (ค่ามาตรฐาน) (Nominal) | 1.0 |
| เส้นผ่านศูนย์กลางเปลือกใน (Diameter over inner covering) mm (ค่าโดยประมาณ) (Approx.) | 11 |
| พื้นที่หน้าตัดตัวนำ (mm²) (Cross Sectional area) | 2.5 |
| จำนวนและเส้นผ่านศูนย์กลางลวดตัวนำ (Number & Diameter of wires No./mm) | 20/0.40 |
| ความหนาของเปลือกนอก (Thickness of outer sheath) mm (Nominal) | 1.8 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) mm (Approx.) | 16 |
| ความต้านทานตัวนำ DC ที่ 20°C (DC conductor resistance at 20°C) Ω/km (Max.) | 7.41 |
| กำลังรับกระแสในอากาศอิสระที่ 40°C (Current rating in free air at 40°C ambient) A | 22 |
| น้ำหนักสายเคเบิล (Cable weight) kg/km (Approx.) | 340 |
| ความยาวมาตรฐาน (Standard length) m/drum | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE NYCY |
| ประเภทสาย | สายไฟแรงดันต่ำแบบมีเกราะ (STA) |
| แรงดันพิกัด (Rated Voltage) | 0.6/1 kV (600/1000 V) |
| อุณหภูมิใช้งานสูงสุด (Max Operating Temp.) | 70°C |
| อุณหภูมิฉุกเฉิน (Short Circuit Temp.) | 160°C (ไม่เกิน 5 วินาที) |
| ตัวนำไฟฟ้า (Conductor) | ทองแดงเส้นเดี่ยวหรือตีเกลียว (Solid or Stranded Copper) |
| ฉนวน (Insulation) | PVC (Polyvinyl Chloride) |
| ปลอกหุ้มชั้นใน (Inner Sheath) | PVC |
| เกราะ (Armour) | เทปเหล็กพันรอบ (Steel Tape Armour - STA) |
| ปลอกหุ้มด้านนอก (Outer Sheath) | PVC สีดำ (UV และความชื้น) |
| มาตรฐานอ้างอิง | IEC 60502-1 / VDE 0276 / มอก. (ถ้ามี) |
| ลักษณะการติดตั้ง | เดินสายฝังดิน, ท่อร้อยสาย, หรือรางเคเบิล |
| การใช้งาน (Application) | ระบบจ่ายไฟฟ้าในอาคาร โรงงาน อุตสาหกรรม และระบบพาณิชย์ |
