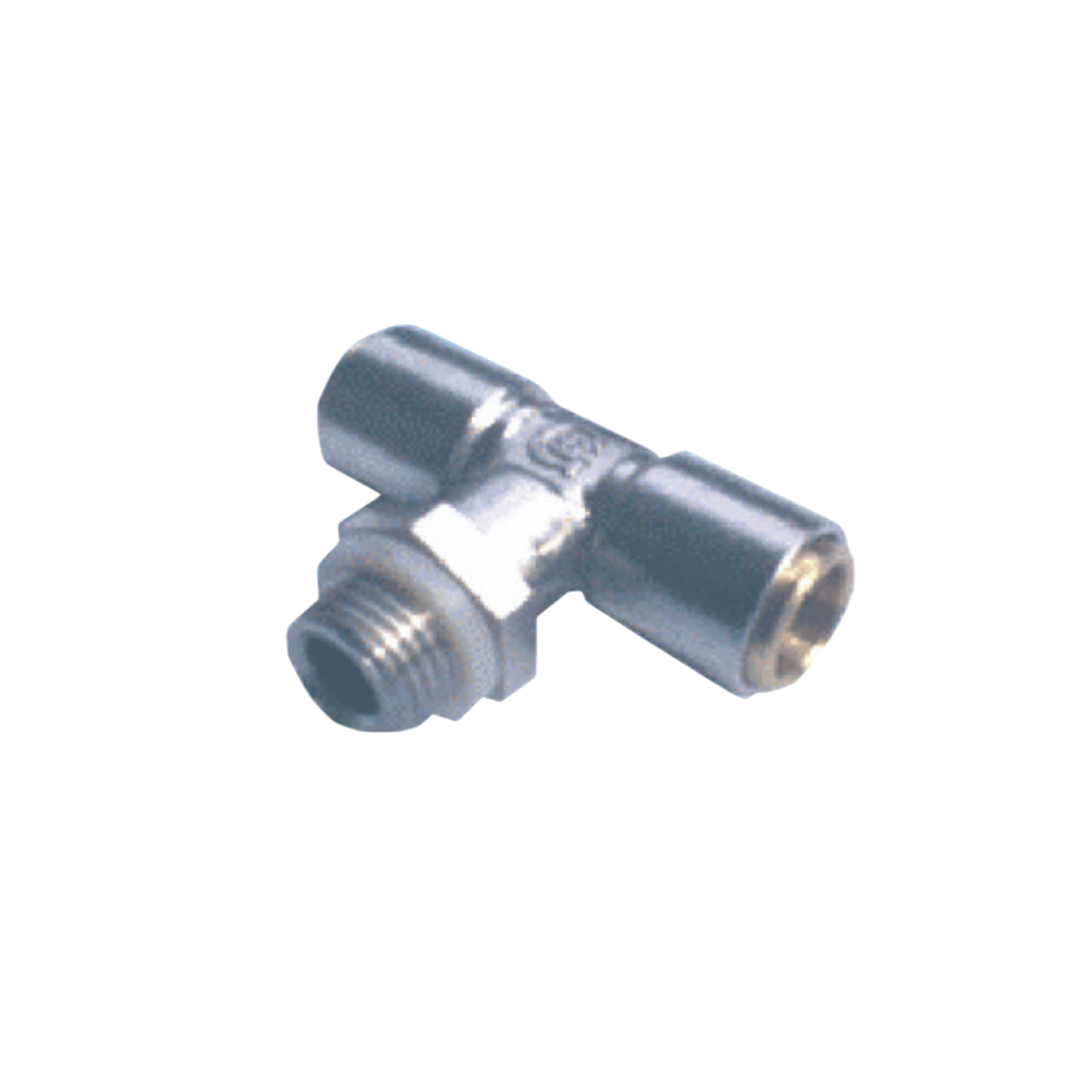

สามทางเกลียวนอก (EMB) Shinohawa SP220 ขนาดสายลม 10 มม. ขนาดเกลียว 1/2"

Shinohawa รุ่น EMB หรือ ข้อต่อสามทางเกลียวนอก (Three-Way Male Branch Tee) คืออุปกรณ์เชื่อมต่อที่ใช้ในระบบนิวแมติก (Pneumatic), ไฮดรอลิก (Hydraulic), หรือระบบส่งผ่านของเหลวและลมต่าง ๆ โดยออกแบบมาให้มี เกลียวนอกทั้ง 3 ทาง (หรือเกลียวนอก 2 ทางและอีกทางสำหรับท่อลมหรือท่อยาง ขึ้นอยู่กับรุ่น) ซึ่งเหมาะสำหรับการแยกหรือรวมสายท่อในระบบที่ต้องการการต่อพ่วงแบบ T-junction โดยที่ยังสามารถรับแรงดันและอัตราการไหลได้อย่างมีเสถียรภาพ

วิธีการติดตั้ง

• เลือกขนาดให้ตรงกับท่อและเกลียวที่ใช้
• ตรวจสอบมาตรฐานเกลียว (NPT, BSP, PT) ให้ตรงกับท่อหรือข้อต่อที่ใช้งาน
• พันเทปเกลียว (PTFE)
• เพื่อกันการรั่วซึมบนเกลียวของแต่ละพอร์ต
• หมุนสามทาง EMB เข้ากับอุปกรณ์หรือท่อที่ต้องการเชื่อมต่อ
• ควรหมุนด้วยมือก่อน จากนั้นจึงใช้ประแจขันให้แน่นในระดับพอดี
• ตรวจสอบแนวการติดตั้ง
• ให้แนวของข้อต่อ “T” สอดคล้องกับทิศทางท่อหรือระบบที่วางไว้
• ทดสอบการรั่วซึมหลังติดตั้ง
• อาจใช้ฟองสบู่หรือแรงดันทดสอบ

การใช้งาน

• ใช้แยกสายลม, สายน้ำ, หรือของเหลวในระบบอุตสาหกรรม
• เหมาะสำหรับระบบที่ต้องการเดินท่อหลายสายในจุดเดียว เช่น ตู้ควบคุม, เครื่องจักร, ระบบส่งลม, หรือน้ำหล่อเย็น
• ใช้ในงานที่ต้องการเพิ่มจุดจ่ายหรือจุดรับจากท่อหลัก

คำแนะนำเพิ่มเติม

• ควรเลือกวัสดุของข้อต่อให้เหมาะกับประเภทของของเหลวหรือก๊าซที่ใช้ เช่น สแตนเลสสำหรับสารเคมีหรือของเหลวกัดกร่อน
• หากใช้งานในพื้นที่แคบ ให้ตรวจสอบระยะหมุนของข้อต่อก่อนติดตั้ง
• ขันให้แน่นแต่ไม่เกินพอดี เพื่อป้องกันเกลียวเสียหาย

ข้อมูลทางเทคนิค
