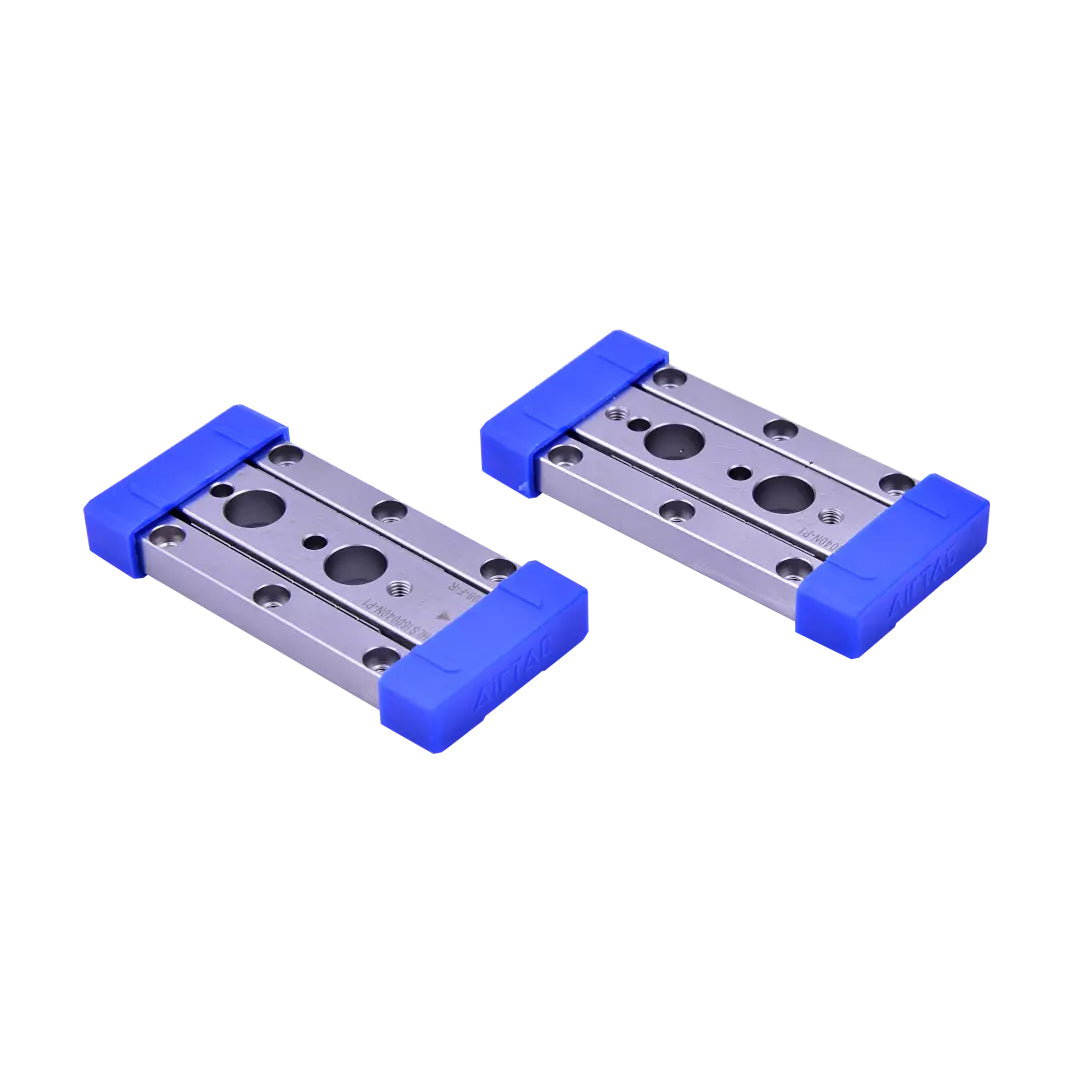

รางสไลด์ Linear Guide AIRTAC Crossed Roller Way code LGC4A120

รางสไลด์ Linear Guide AIRTAC Crossed Roller Way code LGC4A120 รางลูกกลิ้งครอสโรลเลอร์ความยาว 120 มม. ของ AIRTAC รุ่น LGC4 นำเสนอพละกำลังในการรับแรงเฉือนและโมเมนต์ที่โดดเด่น ระบบหน้าสัมผัสแบบเส้นขจัดการคลอนตัว ทำให้มีความละเอียดในการควบคุมตำแหน่งสูงมาก โครงสร้างถูกปรับแต่งให้ลดแรงเสียดทานกลศาสตร์ลง ส่งผลให้กินพลังงานขับเคลื่อนน้อยลง วัสดุโลหะเกรดสูงป้องกันสนิมได้ดี เหมาะสำหรับการประยุกต์ใช้ในเครื่องเจียรราบความละเอียดสูง ช่วยให้ชิ้นงานมีผิวสัมผัสที่สมบูรณ์แบบ

คุณสมบัติ

• ระยะ 120 มม. ในกลุ่มซีรีส์ 4 มอบความแข็งเกร็งสำหรับการสไลด์ช่วงสั้น-กลาง
• รองรับการติดตั้งในระนาบเอียงหรือคว่ำโดยไม่กระทบต่อประสิทธิภาพรับโหลด
• โครงสร้างต้านทานการสึกหรอจากการสั่นสะเทือน (Fretting wear) ได้ดียิ่งขึ้น
• นิยมใช้เป็นรางเลื่อนในเครื่องพับโลหะแผ่น (Press brake) รุ่นความละเอียดสูง
• ตัวบังคับรัง (Cage keeper) แข็งแรงเป็นพิเศษไม่เกิดการงอตัว

ข้อมูลจำเพาะ

• LGC4A120 ให้ความยาว 120 มม. ในขนาดไซส์ 4 ผสมผสานระยะสไลด์พอเหมาะกับความแข็งแรงดุจหินผา
• การออกแบบลูกกลิ้งทรงกระบอกไขว้ขนาดใหญ่ช่วยยับยั้งโมเมนต์ความโค้งที่ปลายสเตจได้อย่างอยู่หมัด
• แผ่นยึดและชิ้นส่วนของรังนกมีความหนาพิเศษเพื่อรับมือกับแรงหนีศูนย์กลางในกรณีที่เครื่องจักรสะบัด
• ผิวรางส่วนที่รับน้ำหนักผ่านการทรีทเมนท์ให้แข็งลึกกว่าซีรีส์อื่น เพื่อป้องกันหลุมยุบพลาสติกจากการกดแช่
• นิยมนำไปใช้เป็นตัวประคองหัวสปินเดิล (Spindle) กัดโลหะในเครื่อง CNC ขนาดเล็กถึงกลางที่ต้องการความหนาแน่น

Model \ Item	A	B	C	ΦDA	ΦDB	ΦDC	nXE	F1	F2	G1	G2	H	J	K	S	T
LGC4A80	80	44	11.5	7.5	4.3	5+0.03+0.005	1X40	20	40	10	20	35	M5X0.8	4.1	2	0.5
LGC4A120	120						2X40
LGC4A160	160						3X40
LGC4A200	200						4X40
LGC4A240	240						5X40
LGC4A280	280						6X40
LGC4A320	320						7X40
LGC4A360	360						8X40
LGC4A400	400						9X40
LGC4A440	440						10X40
LGC4A480	480						11X40

ข้อมูลทางเทคนิค

• ความยาว 120 มิลลิเมตร ไซส์ 4 รับน้ำหนักมหาศาลพร้อมระยะสโตรกสำหรับงานปรับตำแหน่งช่วงสั้น
• เหล็กกล้าผสมพิเศษที่ใช้ทำรางมีความเหนียวและแข็งแรง ป้องกันการแตกร้าวจากการกดทับ
• ชิ้นส่วนลูกกลิ้งไขว้ให้พื้นผิวสัมผัสที่เป็นระนาบแบน ช่วยลดแรงกดเฉพาะจุดบนร่อง V
• โครงสร้างถูกปรับเทียบมาให้ไม่มีระยะแบ็คแลช (Zero Backlash) 100% ตอบสนองงานกลึงที่แม่นยำ
• เป็นแกนอ้างอิงความแม่นยำให้กับหัวกัดของเครื่อง CNC Milling Center

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Crossed Roller Way code LGC4A120 Data Sheet
