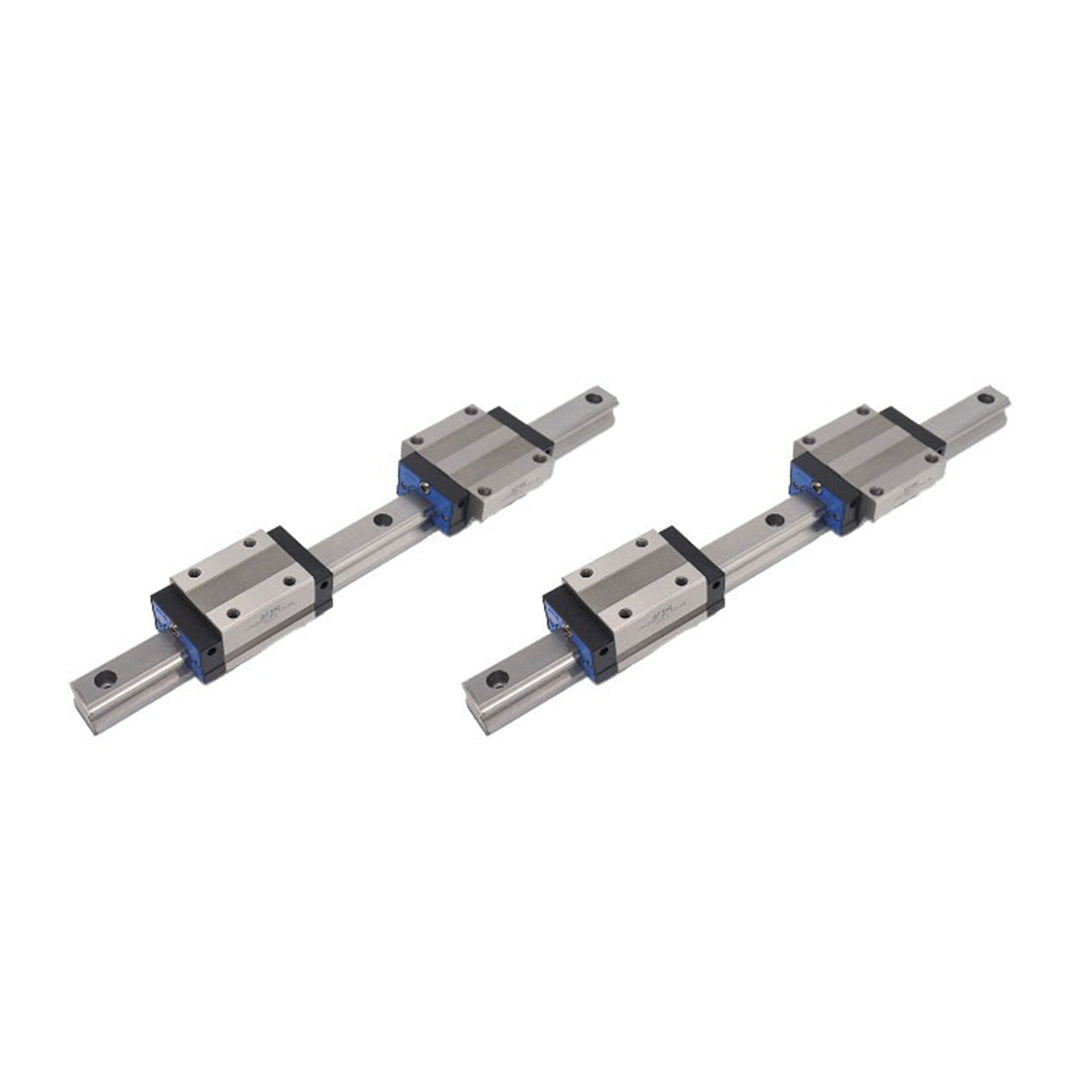

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH25F2(F3)L

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH25F2(F3)L รางสไลด์รุ่นหน้าแปลนยาว รูพิเศษ F2/F3 ขนาด 25 มม. Caged Ball โดย AIRTAC ให้ความสามารถการต้านทานโมเมนต์สูงสุดในขณะที่รักษาความเงียบเอาไว้ จุดยึดพิเศษเสริมความแข็งแกร่งให้โครงสร้าง รังลูกปืนป้องกันการสัมผัสระหว่างโลหะลดความฝืดลงอย่างมาก วัสดุทนทานต่อสภาวะอุตสาหกรรมหนัก เหมาะกับแขนกลออโตเมชันที่เน้นการทำงานลื่นไหลและประหยัดพลังงาน

คุณสมบัติ

• ตลับลูกปืนขนาด 25 มิลลิเมตร ทรงยาว ชนิดยึดน็อตจากด้านล่าง (Caged Ball)
• ลดแรงเสียดทานจลน์ให้เหลือน้อยที่สุด ช่วยยืดอายุมอเตอร์ขับได้อย่างชัดเจน
• ช่วยให้การจัดวางเพลทชิ้นงานได้ระนาบที่แม่นยำ ปรับตั้งเซตอัพง่ายขึ้น
• ทนทานต่อการถูกสั่งการให้เร่งความเร็วต่อเนื่องเป็นเวลายาวนานแบบไม่หยุดพัก
• นำไปประกอบร่วมกับอุปกรณ์หยิบวางชิ้นงาน (Pick and Place) ของระบบหุ่นยนต์

ข้อมูลจำเพาะ

• รหัสผลิตภัณฑ์อุตสาหกรรม: Caged Ball Series เบอร์ 25 หน้าแปลนติดตั้งประยุกต์ F2/F3 ความยาวบล็อกสแตนดาร์ด
• การรองรับโหลดหลายทิศทาง: องศาหน้าสัมผัสลูกปืน 45 องศา (Circular Arc Groove) เท่ากันทั้ง 4 ด้าน สมดุลทุกแรงกด
• การดูแลระบบกลไก: การที่ลูกปืนถูกห่อหุ้มด้วยรังน้ำมัน ทำให้ไม่ต้องพึ่งพาระบบหยอดน้ำมันอัตโนมัติบ่อยๆ ประหยัดงบประมาณ
• การจัดศูนย์อัตโนมัติ (Self-aligning): ชดเชยความคลาดเคลื่อนของผิวฐานติดตั้งได้เล็กน้อย ลดปัญหาฝืดเคืองตอนประกอบ
• ลักษณะผิวราง: รางเชิงเส้นผ่านกระบวนการเคลือบผิวแข็ง ป้องกันการขีดข่วนจากสิ่งสกปรกที่หลุดรอดเข้าไป

Model\Item	External Dimension(mm)					Block Dimension(mm)										Rail Dimension(mm)
	H	H1	F	Y	C	C1	A	B	K	D	M		T	T1	G	H2	P	ФQ	ФU	H3
											Bottom -Mount	Top or Bottom -Mount
LSQH20F2(F3)N	30	4.5	63	21.5	77	54.5	40	53	6.5	12.5	Ф5.7	M6X1.0	9.5	10	20	17.5	60	9.5	5.8	8.5
LSQH20F2(F3)L	30	4.5	63	21.5	92	69.5	40	53	6.5	12.5	Ф5.7	M6X1.0	9.5	10	20	17.5	60	9.5	5.8	8.5
LSQH25F2(F3)N	36	6.5	70	23.5	83.5	60	45	57	6.9	12.5	Ф6.8	M8X1.25	10	16	23	22	60	11.2	7	9
LSQH25F2(F3)L	36	6.5	70	23.5	104.5	81	45	57	6.9	12.5	Ф6.8	M8X1.25	10	16	23	22	60	11.2	7	9
LSQH30F2(F3)N	42	6.5	90	31	97.5	73	52	72	8	13	Ф9	M10X1.5	10	18	28	26	80	14.2	9	12
LSQH30F2(F3)L	42	6.5	90	31	122	97	52	72	8	13	Ф9	M10X1.5	10	18	28	26	80	14.2	9	12
LSQH35F2(F3)N	48	7	100	33	113	82	62	82	9.2	12.5	Ф9	M10X1.5	13	21	34	29	80	14.2	9	12
LSQH35F2(F3)L	48	7	100	33	140.5	109.5	62	82	9.2	12.5	Ф9	M10X1.5	13	21	34	29	80	14.2	9	12

ข้อมูลทางเทคนิค

• ขนาดรางและระบบเลื่อน (Rail & Slider Size): แกนสไลด์ขนาด 25 มม. (Caged Design)
• ชนิดบล็อกรับน้ำหนักโอเวอร์แฮงก์ (Overhang Load Block Kind): หน้าแปลนจับยึด F2/F3 บล็อกความยาวระยะ L
• สมรรถนะการชดเชยการเยื้องศูนย์ (Misalignment Comp.): ดีไซน์ยืดหยุ่นในตัว ช่วยชดเชยความคลาดเคลื่อนในการติดตั้งได้ระดับหนึ่ง
• การคงสภาพของสารหล่อลื่น (Lubricant Maintenance): รังพลาสติกจะปล่อยจาระบีออกมาหล่อลื่นฟิล์มน้ำมันบางๆ อย่างต่อเนื่อง
• ลักษณะเครื่องจักร (Machine Type & Use): แกนแขนกลของเครื่องพ่นสีรถยนต์ที่ต้องการความเสถียรและราบรื่น

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH25F2(F3)L Data Sheet
