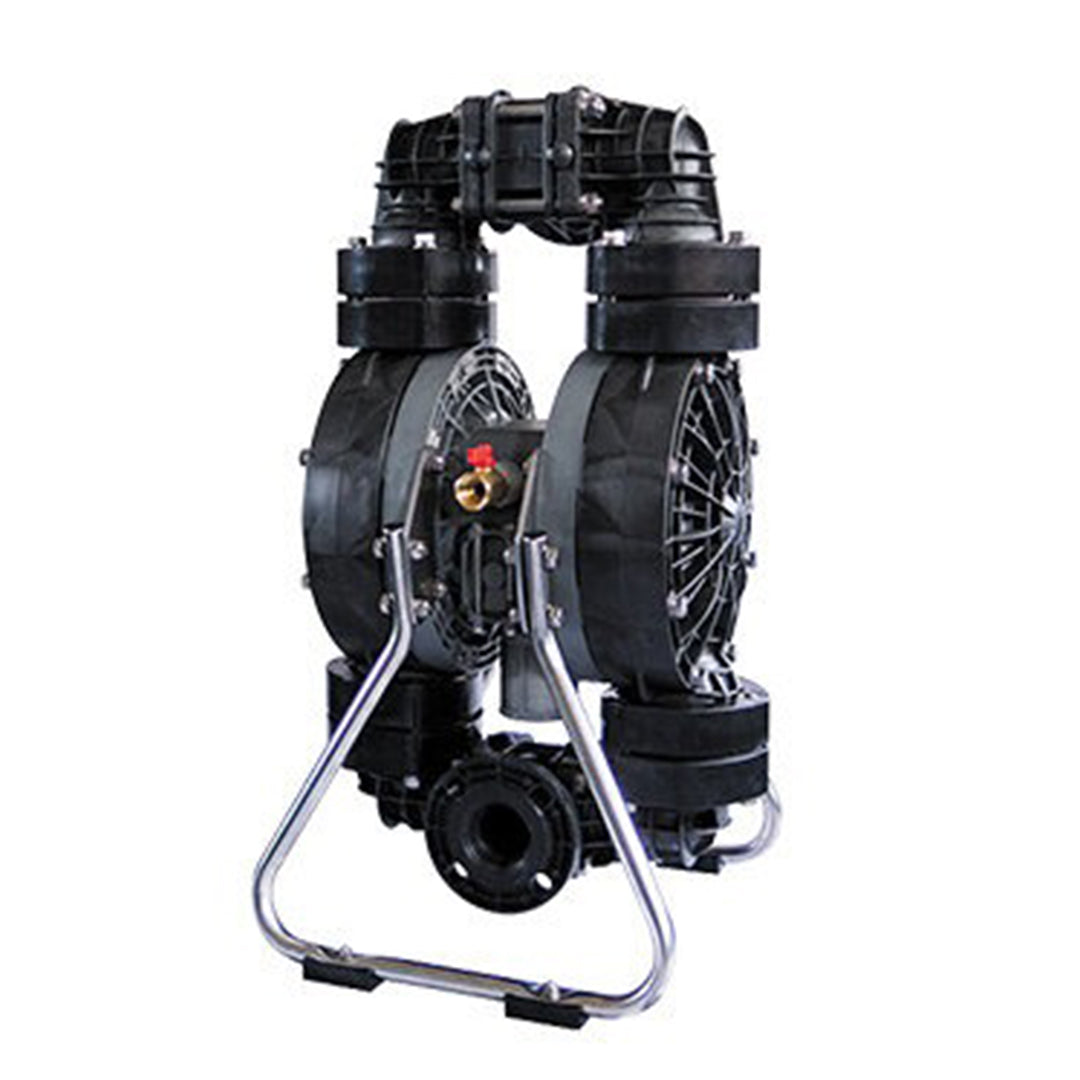

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVW
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVW
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVW
ดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว ตัวปั๊มส่วนกลางผลิตจากโพลีโพรพิลีนที่มีความทนต่อการกัดกร่อนสูง (PP-GF) เหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท เป็นปั๊มไดอะแฟรมที่ขับเคลื่อนด้วยลมและมีระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ โดยไม่จำเป็นต้องเติมน้ำ priming ล่วงหน้า ด้วยโครงสร้างที่ปลอดภัย จึงไม่จำเป็นต้องใช้มาตรการป้องกันการระเบิดเพิ่มเติม และสามารถใช้งานได้ทุกสถานที่ รุ่น NDP-P50 มีขนาดเส้นผ่านศูนย์กลางท่อ 2 นิ้ว (50 มม.) รองรับอัตราการไหลสูงสุดประมาณ 630 ลิตรต่อนาที สามารถลำเลียงของแข็งขนาดไม่เกิน 8 มม
คุณสมบัติ
คุณสมบัติ
- ใช้โพลีโพรพิลีนชนิดทนการกัดกร่อนสูง (PP-GF) สำหรับตัวกลางของปั๊ม ผลิตภัณฑ์นี้มีความทนทานต่อการกัดกร่อนและสนิม จึงเหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท
- วาล์วสวิตช์ลมดีไซน์เฉพาะของ Yamada “C-Spool” วาล์วสวิตช์ลมที่อยู่ในส่วนกลางของปั๊มไดอะแฟรมนี้เป็นแบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องบำรุงรักษาหรือเติมน้ำมันหล่อลื่นอย่างสม่ำเสมอ การช่วยเสริมการทำงานด้วยสปริงแบบ C-spring ช่วยลดการหยุดทำงานระหว่างการใช้งาน และทำให้ปั๊มทำงานได้อย่างเสถียร
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | P: GF Polypropylene (PP-GF) |
V: CF Kynar(R) (PVDF-CF) |
| Diaphragm Material | ||
| C: Neoprene (CR) |
NDP-P50BPC (854827) |
- |
| N: Buna N (NBR) |
NDP-P50BPN (854828) |
- |
| E: EPDM | NDP-P50BPE (854829) |
NDP-P50BVE (854843) |
| V: Viton(R) (FKM) |
NDP-P50BPV (854830) |
NDP-P50BVV (854844) |
| T: PTFE | NDP-P50BPT (854831) |
NDP-P50BVT (854845) |
| H: Hytrel(R) (TPEE) | NDP-P50BPH (854832) |
NDP-P50BVH (854846) |
| S: Santoprene(R) (TPO) | NDP-P50BPS (854833) |
NDP-P50BVS (854847) |
| H/T: Hytrel(R) (TPEE) | NDP-P50BPH/T (854834) |
- |
| W: PTFE+EPDM | NDP-P50BPW (855305) |
NDP-P50BVW (855308) |
| Body Material | ||
| Ball Valve | NDP-P50B□H/T,B□W: PTFE Others: Same as the diaphragm material |
|
| Valve Seat | PP | PTFE |
| Valve Stopper | Same as the body material (integrated type) | |
| Center Disk | PP-GF SCS13(Insert material) |
PVDF-CF SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||
| Nominal Diameter | 3/4" (20 mm) | ||
| Material Connection | Rc 3/4 | ||
| Air Connection | Rc 3/8 x 2 (Shared supply and exhaust port x 2) *1 | ||
| Air Supply Pressure | 0.2~0.7 MPa *2 | ||
| Maximum Discharge Pressure | 0.7 MPa | ||
| Water Discharge/Cycle | Fluorine resin diaphragm: 240 mL *3 Other diaphragm: 350 mL *3 | ||
| Maximum Flow Rate | Fluorine resin diaphragm: 63 L/min *4 Other diaphragm: 82 L/min *4 | ||
| Maximum Air Consumption | 1000 L/min (ANR) | ||
| Maximum Size Solid | 2 mm以下 | ||
| Suction Head Lift | NDP-20B□T-E: 1.5 m Others: 3 m | ||
| Net Weight | 8.0 kg | 13.0 kg | 7.0 kg |
การใช้งานหลัก
การใช้งานหลัก
- การจ่ายสารเคมี น้ำบริสุทธิ์ และของเสียของเหลว
- การถ่ายเทของเหลวไวไฟในพื้นที่ป้องกันการระเบิด
- การลำเลียงส่วนผสมและวัตถุดิบในอุตสาหกรรมอาหาร
- การจ่ายสารทำความสะอาดท่อ
- การเก็บรวบรวมน้ำมันเสียและน้ำเสีย
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย
