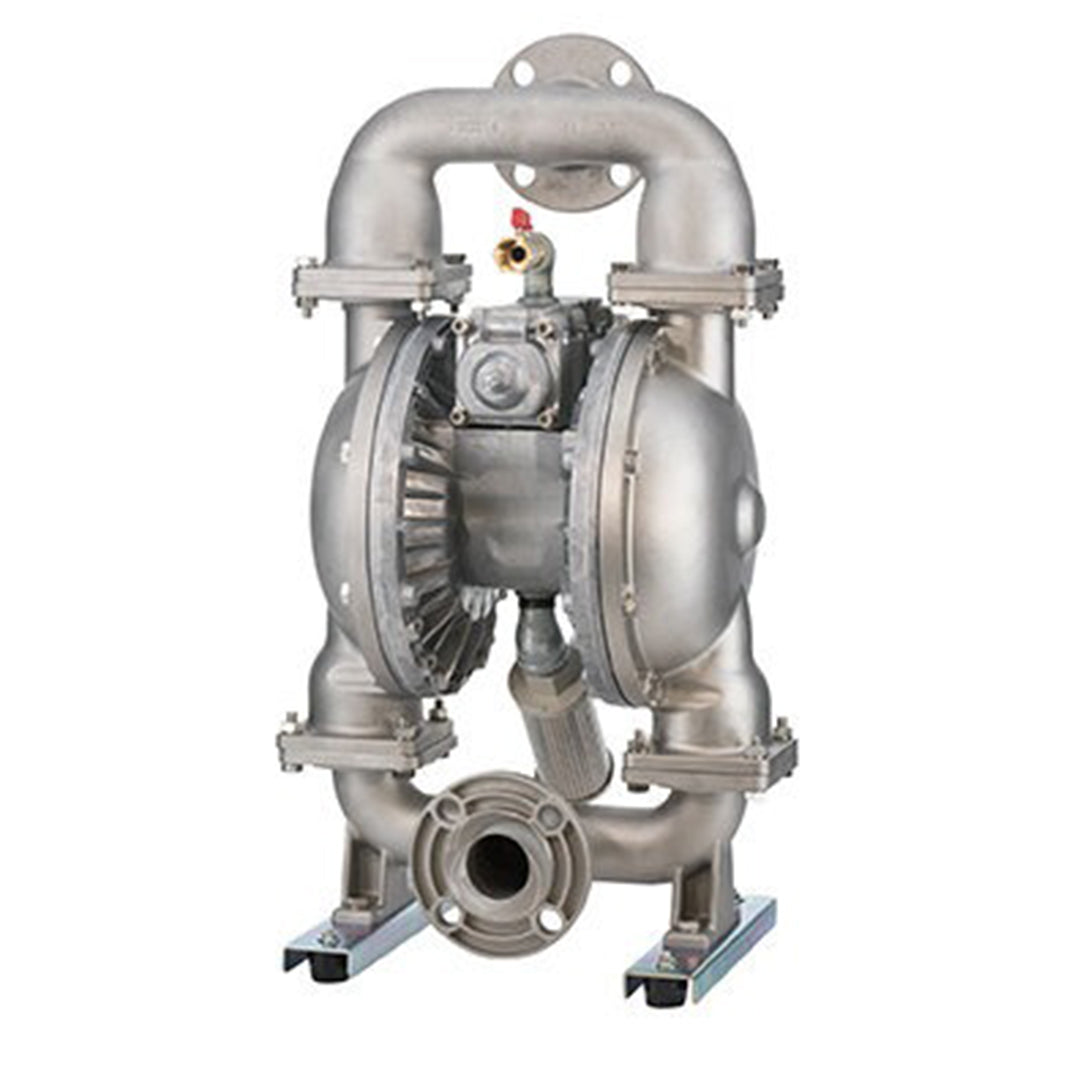

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSH/T

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSH/T

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
220,320.00 ฿
220,320.00 ฿
Sale Sold out

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSH/T

รุ่น NDP-500 เป็นปั๊มไดอะแฟรมขนาดทางเข้าที่ 2 นิ้ว (50 มม.) มีอัตราการไหลสูงสุดประมาณ 780 ลิตรต่อนาที และสามารถรองรับของแข็งขนาดไม่เกิน 8 มม. ได้อย่างมีประสิทธิภาพ จุดเด่นของรุ่นนี้คืออัตราการไหลที่สูงที่สุดในกลุ่มปั๊มขนาดเดียวกัน ช่วยลดต้นทุนการดำเนินงานอย่างเห็นได้ชัด อีกทั้งยังออกแบบมาให้บำรุงรักษาง่ายด้วยตัวล็อคมาตรฐานและแฟลนสี่เหลี่ยม รวมถึงใช้เทคโนโลยีและส่วนประกอบที่พิสูจน์แล้วว่าทนทานและเหมาะกับการใช้งานระยะยาว ทำให้เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูงและประสิทธิภาพที่ยอดเยี่ยม

คุณสมบัติ

  • รุ่น NDP-500 มีปริมาณการระบายสูงสุดมากกว่ารุ่น NDP-50 ประมาณ 150 ลิตร/นาที ซึ่งหมายถึงประสิทธิภาพที่ดีขึ้นและการถ่ายโอนของเหลวที่รวดเร็วขึ้นสำหรับงานที่ต้องการความสามารถสูงกว่าเดิม
  • วาล์วไพลอตแยกซ้าย-ขวา (Independent Left and Right Pilot Valves) วาล์วเหล่านี้จะทำหน้าที่กระตุ้นวาล์วสวิตช์ลม (air switch valve) เมื่อถึงขีดจำกัดของช่วงการทำงาน (stroke limit) และยังเป็นระบบที่ปราศจากน้ำมันอย่างสมบูรณ์ (oil-free) อีกด้วย โดยได้ตัดการใช้ซีลแบบไดนามิกออกโดยแยกเป็นวาล์วซ้ายและขวาอิสระ ทำให้ทนต่อการสึกหรอ และช่วยให้ปั๊มทำงานได้อย่างเสถียรในระยะเวลายาวนาน
  • วาล์วสวิตช์ลมแบบ “C-Spool” ที่ออกแบบเฉพาะโดย Yamada วาล์วสวิตช์ลมที่ติดตั้งอยู่ในส่วนกลางของปั๊มไดอะแฟรมนี้ได้รับการออกแบบให้ปราศจากน้ำมันโดยสมบูรณ์ (oil-free) จึงไม่จำเป็นต้องหล่อลื่นเป็นประจำ ระบบช่วยการทำงานด้วยสปริงรูปตัว C (C-spring) จะช่วยลดปัญหาการหยุดชะงักระหว่างการทำงาน และส่งผลให้ปั๊มสามารถทำงานได้อย่างเสถียรต่อเนื่อง

ขนาด

belt

ข้อมูลจำเพาะ

Body Material S: Stainless Steel (SCS14)
Diaphragm Material
C: Neoprene (CR) NDP-500BSC (855371)
N: Buna N (NBR) NDP-500BSN (855372)
E: EPDM NDP-500BSE (855373)
V: Viton(R) (FKM) NDP-500BSV (855374)
T: PTFE (PTFE) NDP-500BST (855375)
H: Hytrel(R) (TPEE) NDP-500BSH (855376)
S: Santoprene(R) (TPO) NDP-500BSS (855377)
H/T: Hytrel(R) (TPEE) NDP-500BSH/T (855378)
W: PTFE+EPDM NDP-500BSW (855379)
Wetted Parts Material
Ball Valve NDP-500BSH/T, NDP-500BSW: PTFE
Others: Same as the diaphragm material
Valve Seat NDP-500BST, NDP-500BSW: SUS316
Others: Same as the diaphragm material
Valve Stopper Same as the body material (integrated type)
Center Disk SUS316

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 2" (50 mm)
Material Connection Suction Port JIS flange 10K 50A equivalent
Discharge Port
Supply Port Rc 3/4 (W/air valve)
Exhaust Port Rc 1 (W/silencer)
Air Supply Pressure 0.2 ~ 0.7 MPa ※1
Maximum Discharge Pressure 0.7 MPa
Water Discharge/Cycle NDP-500BST: 2400 mL ※2
NDP-500BSW: 2000 mL ※2
Other diaphragm: 4300 mL ※2
Maximum Flow Rate NDP-500BST: 680 L/min ※3
Other diaphragm: 780 L/min ※3
Maximum Air Consumption NDP-500BST: 6900 L/min (ANR)
NDP-500BSW: 7000 L/min (ANR)
Other diaphragm: 6400 L/min (ANR)
Maximum Size Solid Maximum 8 mm
Viscosity limit Self-priming Maximum 3 Pa·s
push Maximum 8 Pa·s
Suction Head Lift NDP-500BST: 3m
Others: 5m
Net Weight NDP-500BST: 57.8 kg
NDP-500BSW: 57.4 kg
Others: 60.0 kg

การใช้งานหลัก

  • การเก็บรวบรวมของเหลวเสียและตะกอน (Collection of Waste Liquid/Sludge)
  • การถ่ายโอนน้ำเสียจากโรงงาน (Transfer of Factory Wastewater)
  • การถ่ายโอนน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก (Transfer of Lubricant and Hydraulic Oil)
  • การทำความสะอาดถังน้ำมันดิบและถังวัตถุดิบ (Cleaning of Crude Oil and Raw Material Tanks)
  • การเก็บรวบรวมน้ำฝน (Collection of Rainwater)
  • การบำบัดน้ำเสียระหว่างการซ่อมบำรุงปกติ (Wastewater Treatment during Regular Repair)
  • การถ่ายโอนน้ำยาง (Transfer of Latex)
  • การถ่ายโอนสารผสมข้น (Transfer of Slurry)
  • การถ่ายโอนสารเคลือบปล่อยแบบแม่พิมพ์ (Mold Release Agent)
