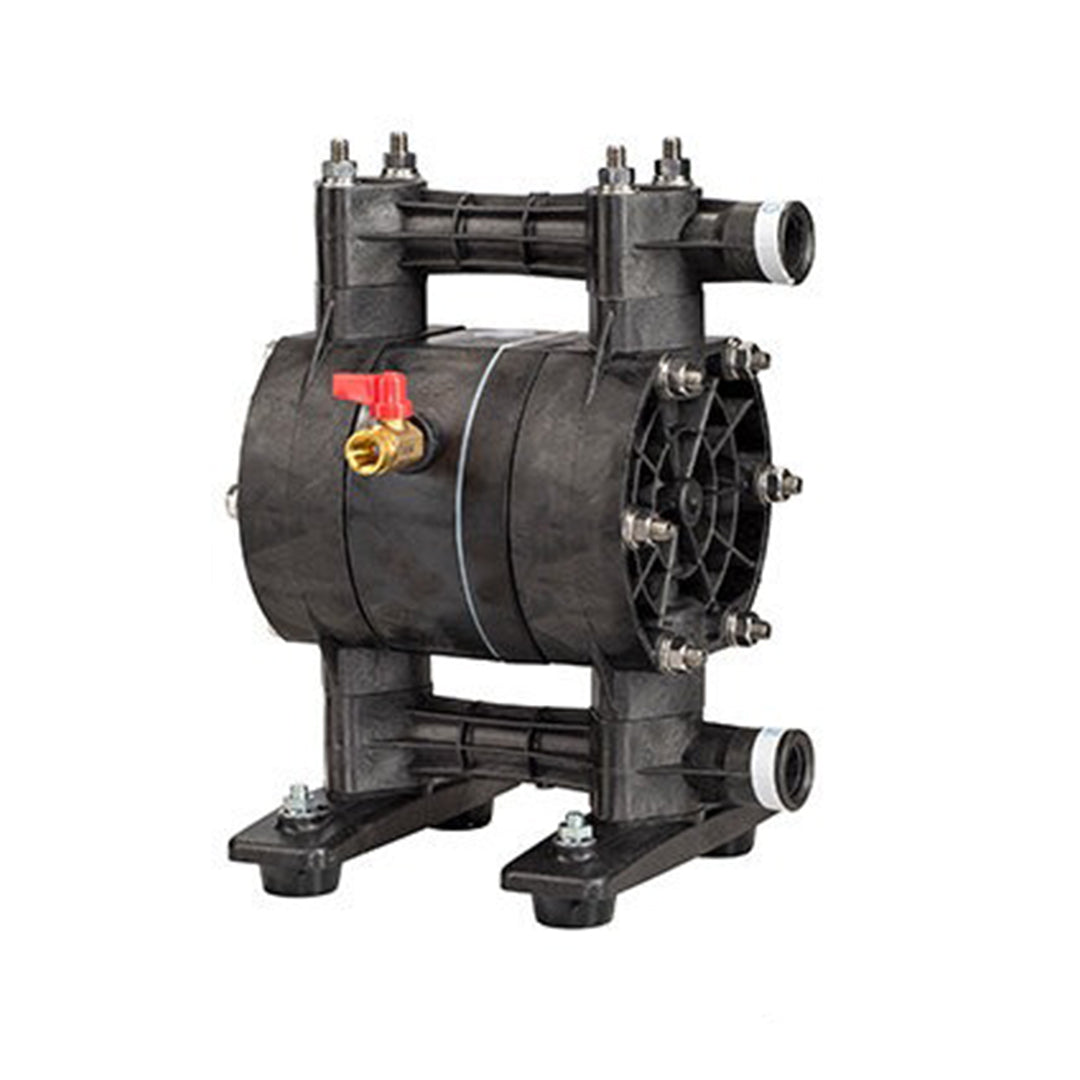

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FVT

Name: ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FVT
Brand: YAMADA
SKU: NDP-15FVT
Price: 39000.72 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

39,000.72 ฿

Sale Sold out

Quantity

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FVT

ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่นนี้สามารถลำเลียงของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย ด้วยโครงสร้างที่เหมาะสำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด

ระบบดูดของเหลวอัตโนมัติเต็มประสิทธิภาพ (Fully Self-Suction Type) สามารถดูดของเหลวได้ทันทีโดยไม่ต้องไพรเมอร์ก่อนใช้งาน ทำให้การทำงานรวดเร็วและมีประสิทธิภาพ

ไม่มีชิ้นส่วนแบบเลื่อนในส่วนที่สัมผัสของเหลว (No Sliding Parts in Wetted Areas) ช่วยลดความเสี่ยงในการรั่วไหลของของเหลวจากการเสียดสีของซีล

เปรียบเทียบราคา ปั๊มไดอะแฟรม (Diaphragm Pump) ตัวอื่นๆ

คุณสมบัติ

วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองด้านจะทำหน้าที่กระตุ้นการทำงานของวาล์วลมหลักเมื่อถึงจุดสิ้นสุดของจังหวะลูกสูบ โดยออกแบบให้เป็นแบบแยกซ้ายและขวาอย่างอิสระ และไม่ใช้น้ำมันหล่อลื่น (Oil-Free) ด้วยการตัดการใช้ซีลแบบเคลื่อนไหว (Dynamic Seals) จึงช่วยลดการสึกหรอของชิ้นส่วนภายใน ทำให้มีความทนทานต่อการใช้งานสูง และช่วยให้ปั๊มทำงานได้อย่างเสถียรและต่อเนื่องในระยะยาว
วาล์วลม “C-Spool” ที่ออกแบบเฉพาะโดย Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมในส่วนกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องหล่อลื่นหรือบำรุงรักษาเป็นประจำ ภายในติดตั้งสปริงช่วยทำงานแบบ C-Spring ซึ่งช่วยลดปัญหาการหยุดทำงานกลางคันระหว่างการใช้งาน ทำให้ปั๊มสามารถทำงานได้อย่างราบรื่นและเสถียรต่อเนื่องตลอดเวลา

ขนาด

ข้อมูลจำเพาะ

Body Material
Body Material	A: Aluminum (ADC12)	S: Stainless Steel (SCS14)	P: GF Polypropylene (PP-GF)	V: CF Kynar(R) (PVDF-CF)
Diaphragm Material
C: Neoprene (CR)	NDP-15BAC (851946)	NDP-15BSC (851958)	NDP-15FPC (851903)	-
N: Buna N (NBR)	NDP-15BAN (851947)	NDP-15BSN (851959)	NDP-15FPN (851943)	-
T: PTFE	NDP-15BAT (851945)	NDP-15BST (851957)	NDP-15FPT (851698)	NDP-15FVT (852141)
H: Hytrel(R) (TPEE)	NDP-15BAH (851948)	NDP-15BSH (851960)	NDP-15FPH (851905)	-
S: Santoprene(R) (TPO)	NDP-15BAS (852680)	NDP-15BSS (852681)	NDP-15FPS (852683)	-
H/T: Hytrel(R) (TPEE)	NDP-15BAH/T (853022)	NDP-15BSH/T (853023)	-	-
Wetted Parts Material
Ball Valve	NDP-15BOH/T: PTFE Others: Same as the diaphragm material		-	-
Flat Valve	-	-	PTFE
Valve Seat	A5056	SUS316	PP-GF	PVDF-CF
Valve Stopper	PA *1	SCS14	PP-GF	PVDF-CF
Center Disk	A5056	SUS316	PP-GF SUS304 (Insert material)	PVDF-CF SUS304 (Insert material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter		3/4"(20 mm)
Material Connection	Suction Port	Rc 3/4			JIS flange 10K 20A equivalent
	Discharge Port	Rc 3/4			JIS flange 10K 20A equivalent
Air Connection	Supply Port	Rc 1/4 (W/air valve)
	Exhaust Port	Rc 3/4 (W/silencer)
Air Supply Pressure		0.2~0.7 Mpa *1
Maximum Discharge Pressure		0.7MPa
Water Discharge/Cycle		Fluorine resin diaphragm: 240 mL 2 Other diaphragm: 350 mL 2
Maximum Flow Rate		Fluorine resin diaphragm: 100 L/min 3 Other diaphragm: 110 L/min 3
Maximum Air Consumption		Fluorine resin diaphragm: 1400 L/min (ANR) Other diaphragm: 1200 L/min (ANR)
Maximum Size Solid		Maximum 2 mm
Suction Head Lift		NDP-20BεT: 1.5 m Others: 3 m
Net Weight		9.0 kg	14.0 kg	8.0 kg	8.0 kg
