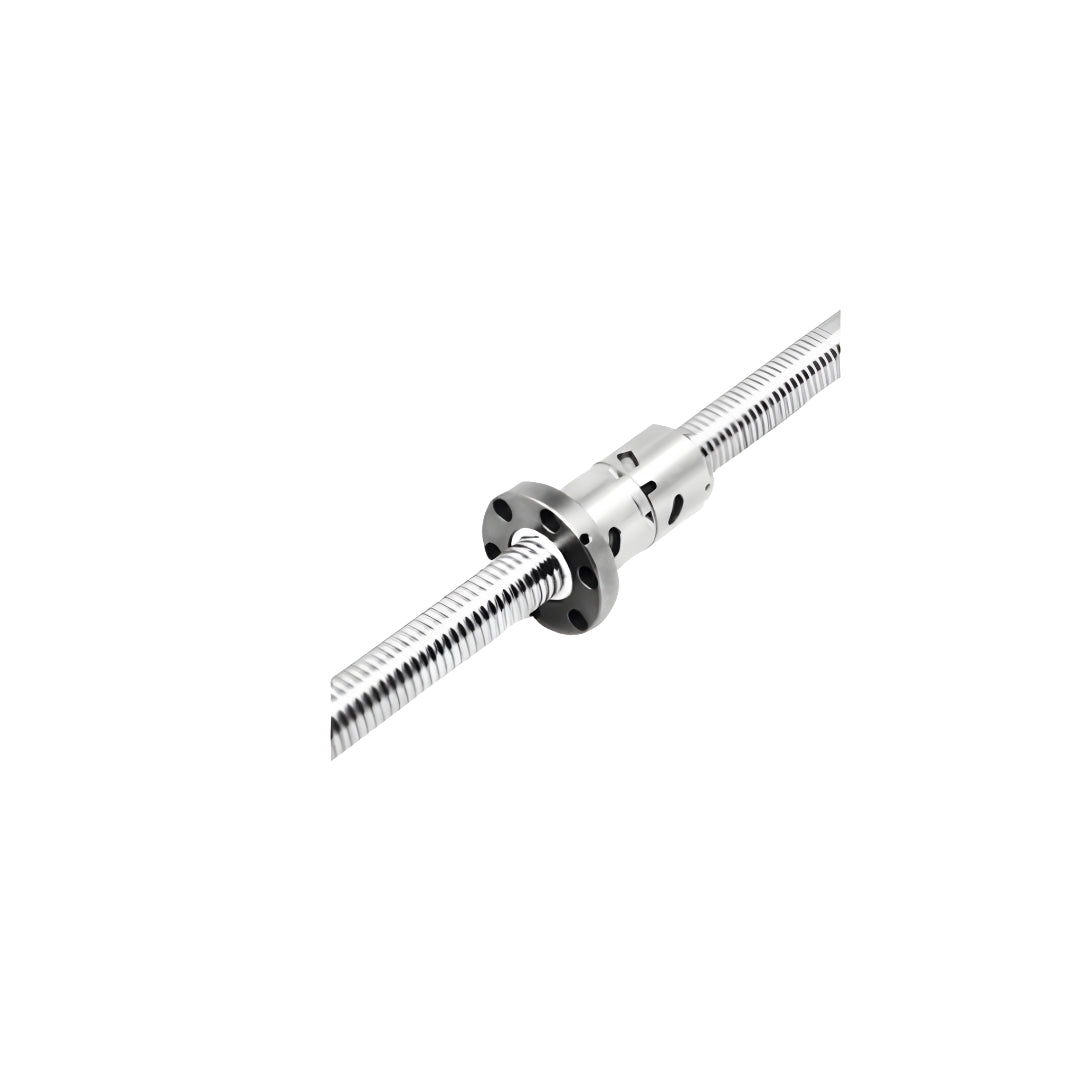

บอลสกรู Ball Screw CSK code FDIR2005-4

บอลสกรู Ball Screw CSK code FDIR2005-4 ชุดบอลสกรูหัวนัทคู่ระบบหมุนเวียนภายในจากแบรนด์ CSK ผู้เชี่ยวชาญด้านเทคโนโลยี Linear Motion ประกอบด้วยเพลาขนาด 20 มิลลิเมตร ระยะพิตช์ 5 มิลลิเมตร และวงจรลูกปืน 4 รอบ การออกแบบให้เม็ดลูกปืนหมุนเวียนภายในหัวนัทคู่ช่วยให้ได้ทั้งความแม่นยำจากการตั้งค่าพรีโหลดและรูปทรงกระบอกนัทที่เพรียวบาง ร่องเกลียวผ่านการรีดขึ้นรูปอย่างปราณีตเพื่อให้การเคลื่อนที่ราบรื่นและแม่นยำในทุกจังหวะ

คุณสมบัติ

• เพลาขนาด 20 มม. ระยะพิตช์ 5 มม. ใช้นัทคู่หน้าแปลนระบบหมุนเวียนลูกปืนภายใน 4 รอบวงจร
• ขจัดระยะคลอนตามแนวแกนได้อย่างสมบูรณ์พร้อมรูปทรงตัวนัทที่มีเส้นผ่านศูนย์กลางภายนอกเล็ก
• รองรับแรงต้านจากการตัดเฉือนได้ดีเยี่ยมด้วยวงจรลูกปืนทำงาน 4 รอบในระบบพรีโหลด
• ติดตั้งเข้ากับเสื้อนัทมาตรฐาน DIN ได้ง่ายโดยไม่ต้องเว้นร่องหลบท่อหมุนเวียนลูกปืน
• เหมาะสำหรับเครื่อง CNC Milling เครื่องแกะสลักแม่พิมพ์ และชุดขับเคลื่อนเซอร์โวความละเอียดสูง

ข้อมูลจำเพาะ

• รหัส FDIR2005-4 ชุดบอลสกรูน็อตคู่หน้าแปลน ระบบ Internal Circulation
• ขนาดเส้นผ่านศูนย์กลางเพลา 20 มม. หัวน็อตทรงกระบอกเรียบติดตั้งเข้ากับชุด Housing ได้ง่าย
• ระยะเคลื่อนที่ต่อรอบ 5 มม. รองรับงานจัดตำแหน่งที่ต้องการความแม่นยำและค่า Rigidity สูง
• จำนวนวงจรลูกปืน 4 รอบหมุนเวียนภายใน ขจัดปัญหา Backlash ได้อย่างมีประสิทธิภาพ
• ผลิตด้วยวิธีรีดเกลียวจากแบรนด์ CSK ให้การเคลื่อนที่ที่นุ่มนวลและเสถียรภาพสูง

• การยึดปลายแกน (Support Methods) Fixed-Free ยึดด้านเดียว เหมาะงานสั้น โหลดน้อย Fixed-Supported ด้านหนึ่งแน่น อีกด้านประคอง ใช้บ่อยสุด สมดุลดี Fixed-Fixed ยึดแน่นสองด้าน รับสปีด + โหลดสูง แต่ต้องเผื่อการขยายตัว
• ความเร็วรอบวิกฤต (Critical Speed) หมุนเร็วเกิน สกรูสั่น เสี่ยงพัง ตัวแปรสำคัญ ความยาว (L), วิธียึดปลาย (λ), วัสดุ (E) หลักคิด “ยิ่งสั้น + ยึดแน่น = หมุนได้เร็วขึ้น”
• อายุการใช้งาน (Nominal Life) คิดจากค่า C (Catalog) เทียบกับโหลดจริง โหลดเยอะ กระแทกบ่อย อายุสั้นลง งานทั่วไปใช้ค่าเผื่อ fw​≈1.0–3.0
• ความแข็งเกร็ง (Axial Rigidity) มาจาก 3 ส่วนรวมกัน แกนสกรู นัท (เพิ่มได้ด้วย Preload) ตลับลูกปืนปลายแกน ยิ่งแข็ง ความแม่นยำสูง
• แรงบิดที่ใช้ขับ (Torque) T=2π⋅ηP⋅Lead บอลสกรูมีประสิทธิภาพสูง (~0.9) Lead มาก วิ่งเร็ว แต่ใช้แรงบิดมากขึ้น โหลด (P) สูง Torque เพิ่มตามตรง

ข้อมูลทางเทคนิค

• โครงสร้างตัวนัท: Double Flange Nut รหัส FDIR มาตรฐานการติดตั้งแบบ JIS
• ความโตเพลาสกรู: 20 มิลลิเมตร
• ระยะนำเกลียว (Lead): 5 มิลลิเมตร
• จำนวนแถวรับน้ำหนัก: 4 แถวหมุนเวียนภายในตัวนัท
• ความแม่นยำตำแหน่ง: เหมาะสำหรับแกนเครื่องจักร CNC ที่ต้องการความเที่ยงตรงในการเดินหน้าและถอยหลังสลับกัน
