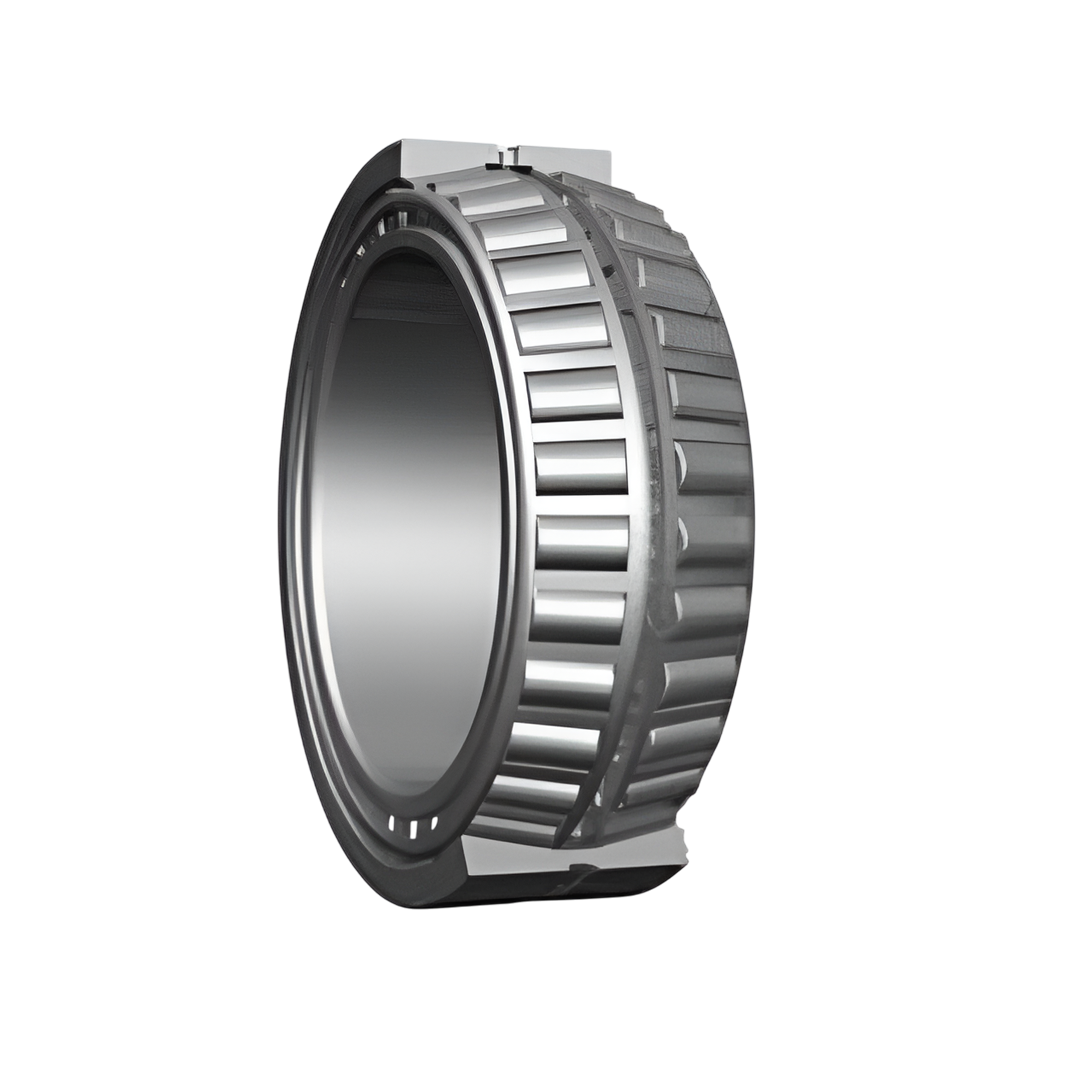

ตลับลูกปืน TIMKEN M270749TD/M270710

Name: ตลับลูกปืน TIMKEN M270749TD/M270710
Brand: TIMKEN
SKU: M270749TD/M270710
Price: 163359.69 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

163,359.69 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN M270749TD/M270710

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบเป็นแบบ สองแถว (Double-Row) เพื่อรองรับแรงในหลายทิศทาง ทั้งแรงรัศมีและแรงแนวแกนได้อย่างมีประสิทธิภาพ
โครงสร้างแข็งแรง ทนทานต่อการสึกหรอ เหมาะสำหรับงานที่ต้องรับภาระหนักและการใช้งานต่อเนื่อง
ใช้วัสดุคุณภาพสูงพร้อมกระบวนการผลิตที่แม่นยำ ทำให้ได้ตลับลูกปืนที่มีความเสถียรและอายุการใช้งานยาวนาน
ออกแบบให้สามารถรักษาความแม่นยำของการหมุน ลดแรงเสียดทาน และเพิ่มประสิทธิภาพการทำงานของเครื่องจักร

การติดตั้ง

ติดตั้งได้สะดวก โดยมีการออกแบบให้สามารถประกอบเข้ากับเพลาและบ่ารับได้อย่างพอดี
ต้องมีการจัดแนวที่ถูกต้อง เพื่อป้องกันการรับแรงไม่สมดุลซึ่งอาจทำให้เกิดการสึกหรอเร็ว
ควรใช้สารหล่อลื่นที่เหมาะสมเพื่อคงประสิทธิภาพสูงสุดและลดการเสียดสีระหว่างผิวสัมผัส
การติดตั้งควรดำเนินการภายใต้สภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษโลหะเข้าสู่ตลับลูกปืน

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนักที่ต้องรองรับแรงในหลายทิศทางพร้อมกัน
ใช้ในงานระบบส่งกำลัง เช่น เพลาเกียร์ ปลายเพลาของเครื่องจักร หรือระบบล้อและดุมล้อที่ต้องรับแรงมาก
มีความสามารถรองรับการทำงานต่อเนื่องภายใต้ความเร็วที่หลากหลายและแรงกดสูง
ช่วยเพิ่มความทนทานและความเสถียรของระบบกลไก ลดความเสี่ยงต่อการเสียหายก่อนเวลาอันควร

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	447.675 / 17.6250
ขนาดตลับลูกปืน Taper ความเรียว หน่วย mm / in.	1:12
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	635.000 / 25.0000
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	223.838 / 8.8125
ขนาดตลับลูกปืน Double Inner Ring Width (B) ความกว้างวงแหวนในคู่ หน่วย mm / in.	223.838 / 8.8125
ค่าการรับน้ำหนัก Dynamic (C₁) ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	5700000 / 1280000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.33
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	2.03
ค่าการรับน้ำหนัก Y₂	3.02
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	849000 / 191000
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	484000 / 109000
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	1480000 / 332000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.76
หมายเลขชิ้นส่วน (Part Number) Inner (ด้านใน)	M270749TD
หมายเลขชิ้นส่วน (Part Number) Outer (ด้านนอก)	M270710
มิติ (Dimensions) Shaft – Max Shaft Fillet Radius (R⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของเพลา หน่วย mm / in.	3.3 / 0.13
มิติ (Dimensions) Housing – Max Housing Fillet Radius (r⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของบ่ารับในตัวเรือน หน่วย mm / in.	6.4 / 0.25
มิติ (Dimensions) Housing – Backing Shoulder Dia. (Dᵦ) เส้นผ่านศูนย์กลางบ่ารับในตัวเรือน หน่วย mm / in.	591.0 / 23.27
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย G₁	6865.6
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย G₂	481.9
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย Cᵍ	0.2458
น้ำหนักตลับลูกปืน (Bearing Weight) kg / lbs.	245.12 / 540.38

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	ใช้โครงสร้าง TDIT ที่รองรับแรงในหลายทิศทาง
การรับน้ำหนัก	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนสองทิศทาง
ความแข็งแรง	ทนต่อการทำงานหนักและการสั่นสะเทือนสูง
ความแม่นยำ	ช่วยรักษาการจัดศูนย์และการหมุนที่เสถียร
การติดตั้ง	ออกแบบให้ติดตั้งและปรับตั้งได้ง่าย
การใช้งาน	ใช้ในเครื่องจักรอุตสาหกรรมที่ต้องการความทนทานและความน่าเชื่อถือ
การบำรุงรักษา	ต้องมีการหล่อลื่นและตรวจสอบตามรอบเพื่อยืดอายุการใช้งาน
