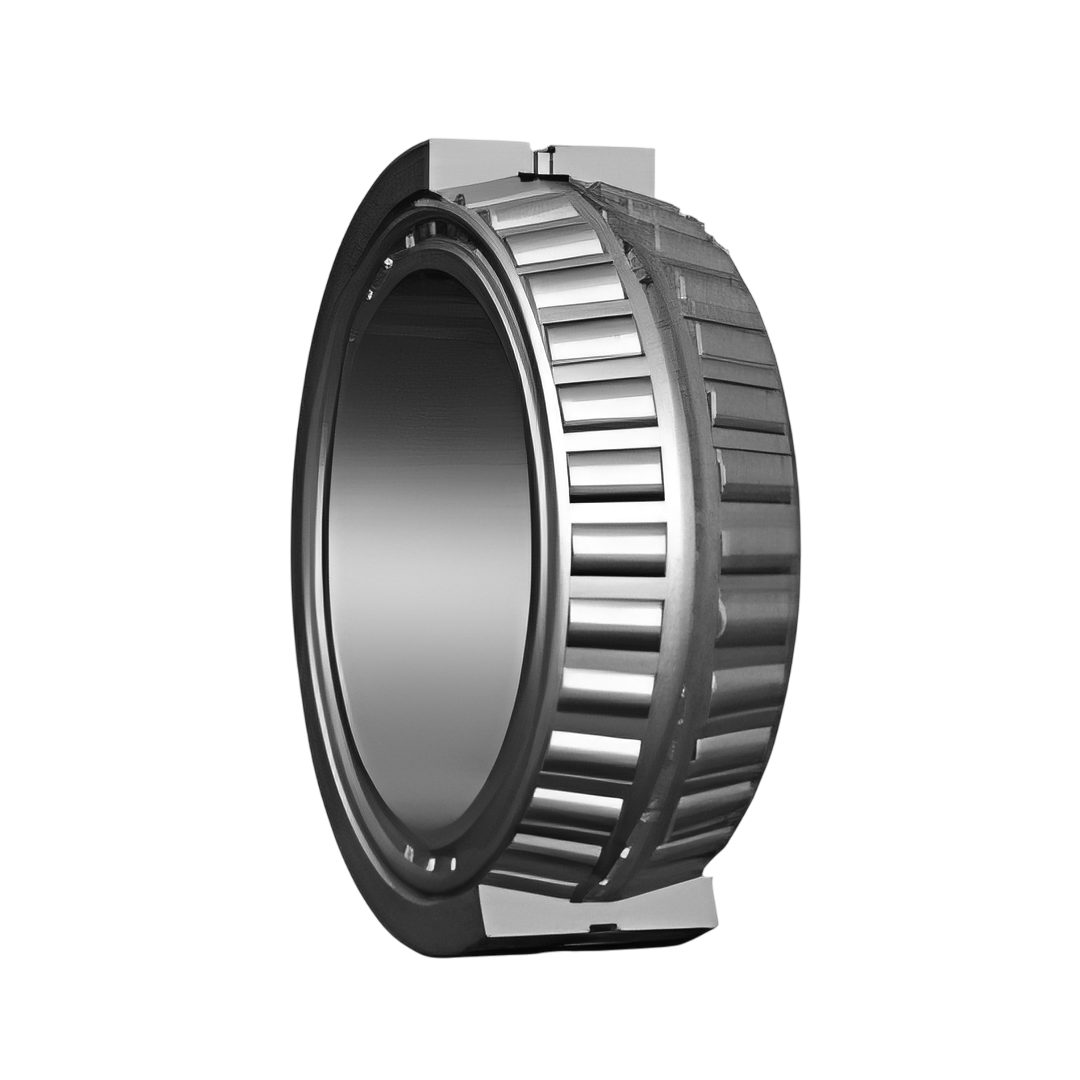

ตลับลูกปืน TIMKEN JL163142D/JL163115

Name: ตลับลูกปืน TIMKEN JL163142D/JL163115
Brand: TIMKEN
SKU: JL163142D/JL163115
Price: 136811.17 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

136,811.17 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN JL163142D/JL163115

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

โครงสร้างแบบแถวคู่ (Double-Row Design)
ประกอบด้วยลูกกลิ้งเรียวสองแถวในวงแหวนรอบนอกเดียวกัน และมีวงแหวนรอบในแยกเป็นสองชิ้น ช่วยเพิ่มความแข็งแรงและความสามารถในการรับแรง
รองรับแรงหลายทิศทาง
สามารถรับแรงรัศมีและแรงแกนจากสองทิศทางพร้อมกัน ทำให้เหมาะกับงานที่มีแรงกระทำหนักและซับซ้อน
ความมั่นคงสูง
การออกแบบช่วยลดการเบี่ยงตัวของเพลาและเพิ่มความเสถียรในระบบที่หมุนด้วยความเร็วหรือแรงกดสูง
วัสดุคุณภาพสูง
ผลิตจากเหล็กคุณภาพพิเศษของ TIMKEN ผ่านกระบวนการอบชุบและควบคุมมาตรฐาน ทำให้ทนต่อการสึกหรอและแรงสั่นสะเทือน
อายุการใช้งานยาวนาน
การกระจายแรงอย่างสม่ำเสมอและระบบหล่อลื่นที่เหมาะสมช่วยยืดอายุการใช้งาน

การติดตั้ง

การวางตำแหน่ง
ด้วยโครงสร้างวงแหวนในแยกสองชิ้น ต้องประกอบอย่างถูกต้องเพื่อให้ทำงานได้เต็มประสิทธิภาพ
การปรับตั้งระยะ (Preload/Endplay)
ต้องควบคุมค่าการกดหรือช่องว่างระหว่างชิ้นส่วนอย่างเหมาะสม เพื่อป้องกันการสึกหรอและความร้อนสูงเกินไป
ใช้เครื่องมือที่เหมาะสม
ควรใช้วิธีการติดตั้งตามมาตรฐาน เพื่อป้องกันความเสียหายจากการกระแทกโดยตรง
การหล่อลื่น
ใช้น้ำมันหรือจาระบีที่เหมาะสม และตรวจสอบระบบหล่อลื่นอย่างสม่ำเสมอ เพื่อคงประสิทธิภาพและยืดอายุการใช้งาน

การใช้งาน

ยานยนต์และระบบเพลาหนัก เช่น รถบรรทุก รถพ่วง และอุปกรณ์ที่ต้องการรองรับแรงหลายทิศทาง
อุตสาหกรรมพลังงาน เช่น เครื่องจักรในโรงไฟฟ้าและอุปกรณ์พลังงานลมที่ต้องการความมั่นคงสูง
เครื่องจักรกลหนักและเหมืองแร่ ที่ต้องทนต่อแรงกดและแรงสั่นสะเทือนต่อเนื่อง
ระบบส่งกำลังและเกียร์ขนาดใหญ่ ที่ต้องการความแม่นยำและการทำงานต่อเนื่องในระยะยาว
อุปกรณ์ลำเลียงและเครื่องจักรอุตสาหกรรมทั่วไป ที่ต้องการลดการหยุดชะงักและคงประสิทธิภาพการทำงาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางรูใน (d) มม./นิ้ว	340.000 / 13.3858
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอก (D) มม./นิ้ว	460.000 / 18.1102
ขนาดตลับลูกปืน ความกว้าง (T) มม./นิ้ว	118.364 / 4.6600
ขนาดตลับลูกปืน ความกว้างสองชั้นของวงแหวนรอบนอก (C) หน่วยมิลลิเมตร / นิ้ว	118.000 / 4.6457
ค่าการรับน้ำหนัก แบบไดนามิก (C1) นิวตัน (N) / ปอนด์แรง (lbf)	1280000 / 287000
ค่าการรับน้ำหนัก ค่าคงที่ e	0.3
ค่าการรับน้ำหนัก ตัวประกอบ Y1	2.2
ค่าการรับน้ำหนัก Y2	3.3
ค่าการรับน้ำหนัก แบบไดนามิก (C90) นิวตัน (N) / ปอนด์แรง (lbf)	190000 / 42700
ค่าการรับน้ำหนัก แบบไดนามิกแกนหน้า (Ca90) นิวตัน (N) / ปอนด์แรง (lbf)	100000 / 22500
ค่าการรับน้ำหนัก แบบไดนามิก (C90) นิวตัน (N) / ปอนด์แรง (lbf)	331000 / 74400
ค่าการรับน้ำหนัก ตัวประกอบ K	1.90
หมายเลขชิ้นส่วน วงใน (Inner)	JL163142D
หมายเลขชิ้นส่วน วงนอก (Outer)	JL163115
ขนาด เพลา: รัศมีมุมโค้งสูงสุดของเพลา (R) มม./นิ้ว	3.5 / 0.14
ขนาด เพลา: เส้นผ่านศูนย์กลางไหล่รองรับเพลา (db) มม./นิ้ว	363.0 / 14.29
ขนาด ตัวฮ้าส์ซิ่ง: รัศมีมุมโค้งสูงสุดของตัวฮ้าส์ซิ่ง (r) มม./นิ้ว	3.5 / 0.14
ขนาด ตัวฮ้าส์ซิ่ง: เส้นผ่านศูนย์กลางไหล่รองรับฮ้าส์ซิ่ง (Da) มม./นิ้ว	430.0 / 16.93
ขนาด พิน: เส้นผ่านศูนย์กลางพิน (Ka) มม./นิ้ว	3.5 / 0.14
ขนาด พิน: ความกว้างพิน (Kb) มม./นิ้ว	430.0 / 16.93
ตัวประกอบเชิงเรขาคณิต G1	3207.7
ตัวประกอบเชิงเรขาคณิต G2	621.3
ตัวประกอบเชิงเรขาคณิต Cg	0.1838
น้ำหนักตลับลูกปืน กก. / ปอนด์ (kg / lbs)	60.72 / 133.89

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ประเภท	ตลับลูกปืนลูกกลิ้งเรียว (Tapered Roller Bearing) แบบสองแถว Type TDI
โครงสร้าง	ประกอบด้วย Cup Assemblies สองชุด (วงแหวนรอบนอก + รางวิ่ง) และ วงแหวนในชิ้นเดียว (Single Double Cone)
การรองรับแรง	รองรับแรงรัศมี (Radial Load) สูง และแรงแกน (Axial Load) ได้ทั้งสองทิศทาง
จุดเด่น	โครงสร้างวงในชิ้นเดียว ทำให้มีความแข็งแรงสูงและควบคุมตำแหน่งเพลาได้ดี
ความแข็งแรง	ทนทานต่อการใช้งานหนักและการรับแรงสลับทิศทางได้อย่างมีเสถียรภาพ
วัสดุ	ผลิตจากเหล็กกล้าคาร์บอนสูงผสมโครเมียม (High-Carbon Chrome Steel) ผ่านการชุบแข็ง
มาตรฐาน	ผลิตตามมาตรฐาน ABMA และ ISO รองรับการใช้งานอุตสาหกรรมระดับสูง
การหล่อลื่น	ใช้ได้ทั้งจาระบี (Grease) และน้ำมัน (Oil) เพื่อยืดอายุการใช้งาน
การบำรุงรักษา	ง่ายต่อการประกอบ ตรวจสอบ และปรับตั้งค่า Preload หรือ Endplay
การใช้งาน	ระบบเพลาหนัก, เครื่องจักรกลอุตสาหกรรม, เกียร์, ปั๊ม, มอเตอร์, เครื่องจักรก่อสร้าง และงานที่ต้องการความมั่นคงสูง
