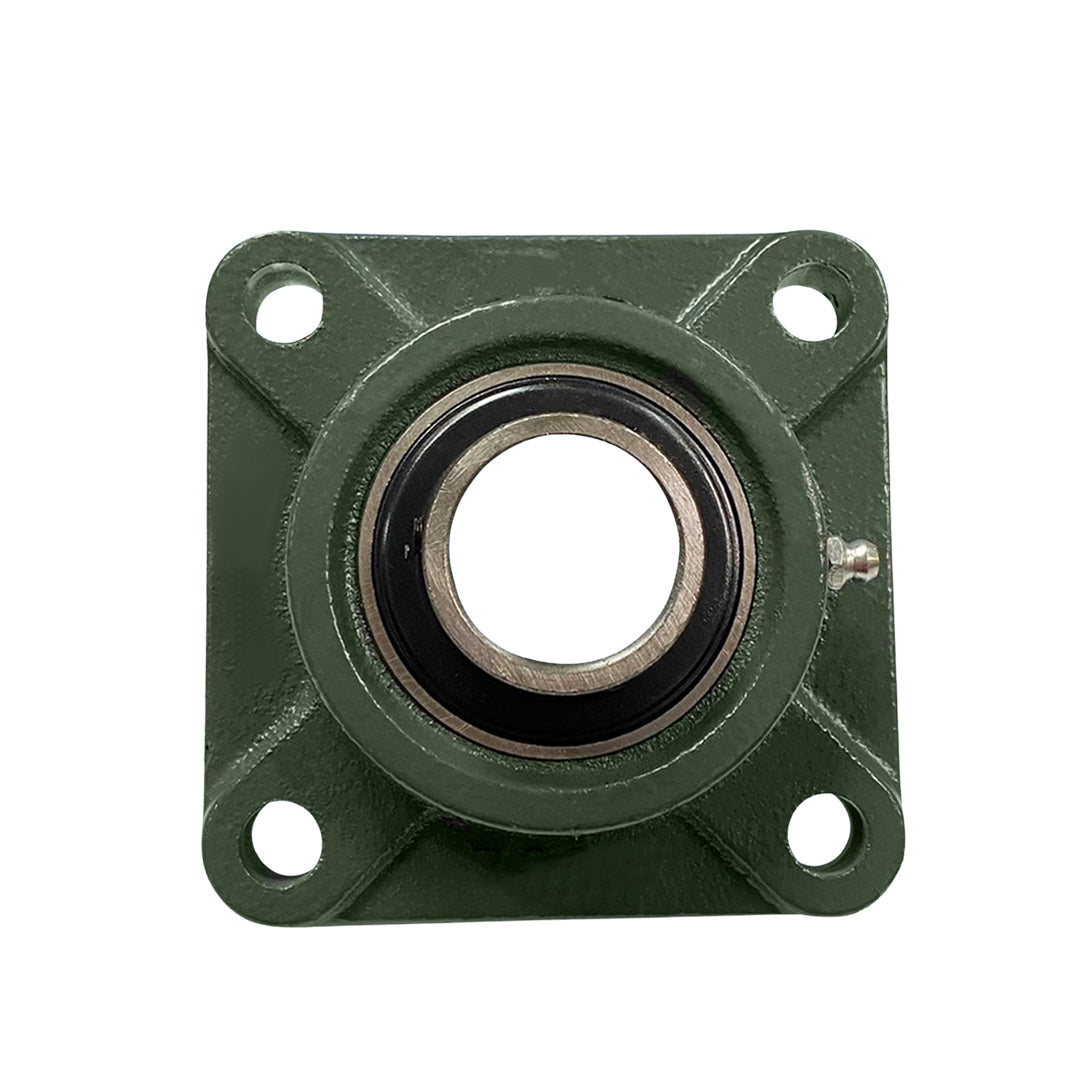

ตลับลูกปืน Pillow Block Bearings EDB code UCF307

Pillow Block Bearings ซีรีส์ UCF จาก EDB International เป็นตลับลูกปืนแบบติดตั้งพร้อมตัวเรือน square flange pillow block ที่ออกแบบมาเพื่อรองรับเพลาหมุนด้วยความมั่นคง พร้อมรับแรงรัศมีหลักได้ดีและแรงแนวแกนระดับเล็กน้อย เหมาะสำหรับการใช้งานในระบบลำเลียง เครื่องจักรทั่วไป หรืออุปกรณ์อุตสาหกรรมที่ต้องยึดกับฐานแนวตั้งหรือแนวนอน โดยตัวเรือนถูกออกแบบให้มี flanged base สำหรับยึดตั้งกับโครงสร้างได้ง่าย ขนาดมีหลายรุ่นตั้งแต่ รูในประมาณ 12 mm ถึง 25 mm พร้อมช่องยึดสกรูมาตรฐาน ทำให้ติดตั้งและบำรุงรักษาได้สะดวกและมีความทนทานสูงต่อแรงใช้งานจริง

คุณสมบัติ

• ตัวเรือนแบริ่งพร้อมหน้าแปลนสี่เหลี่ยม: ง่ายต่อการยึดติดกับโครงสร้างหรือเพลาหมุน
• รองรับแรงรัศมี: เหมาะกับแรงรัศมีหลักในการหมุนและแรงแนวแกนระดับเล็กน้อย
• ขนาดหลากหลาย: รองรับรูในช่วงประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm
• วัสดุแข็งแรง: ตัวเรือนเหล็กหรือเหล็กหล่อให้ความแข็งแรงและความทนทานต่อแรงใช้งาน
• ติดตั้งง่าย: มี bolt size และรูยึดมาตรฐานบนตัวเรือนสำหรับการติดตั้งสะดวก

ข้อมูลจำเพาะ

• ช่วงขนาดรูใน (Bore, d): ประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm
• รูปทรงตัวเรือน: Square flange มีฐานสำหรับยึดติดกับพื้นหรือแผ่นรองรับ
• รองรับสกรูยึด: ช่องยึดสกรูแบบมาตรฐานเพื่อการติดตั้งบนเครื่องจักร
• น้ำหนักโดยประมาณ: อยู่ในช่วงประมาณ 0.55–0.80 kg ขึ้นกับรุ่นและขนาด

Bearing No.	Dimensions mm inch										Bolt Size mm inch	Weight Kg
	d	a	e	i	g	l	s	z	B	n
UCF201	12	86	64	15	12	25.5	12	33.3	31	12.7	M10	0.6
UCF201-8	1/2	3-3/8	2-33/64	19/32	15/32	1	15/32	37027	1.2205	0.5	3/8	0.6
UCF202	15	86	64	15	12	25.5	12	33.3	31	12.7	M10	0.59
UCF202-9	9/16	3-3/8	2-33/64	19/32	15/32	1	15/32	37027	1.2205	0.5	3/8	0.59
UCF202-10	5/8											0.59
UCF203	17	86	64	15	12	25.5	12	33.3	31	12.7	M10	0.58
UCF203-11	11/16	3-3/8	2-33/64	19/32	15/32	1	15/32	37027	1.2205	0.5	3/8	0.57
UCF204	20	86	64	15	12	25.5	12	33.3	31	12.7	M10	0.56
UCF204-12	3/4	3-3/8	2-33/64	19/32	15/32	1	15/32	37027	1.2205	0.5	3/8	0.56
UCF205	25	95	70	16	14	27	12	35.8	34.1	14.3	M10	0.8
UCF205-13	13/16	3-3/4	2-3/4	5/8	35/64	1-1/16	15/32	1-13/32	1.3425	0.563	3/8	0.84
UCF205-14	7/8											0.83
UCF205-15	15/16											0.81
UCF205-16	1											0.8
UCF206	30	108	83	18	14	31	12	40.2	38.1	15.9	M10	1.12
UCF206-17	1-1/16	4-1/4	3-17/64	45/64	35/64	1-7/32	15/32	1-19/32	1.5	0.626	3/8	1.15
UCF206-18	1-1/8											1.14
UCF206-19	1-3/16											1.12
UCF206-20	1-1/4											1.11
UCF207	35	117	92	19	16	34	14	44.4	42.9	17.5	M12	1.46
UCF207-20	1-1/4	4-39/64	3-5/8	3/4	5/8	1-11/32	35/64	36954	1.689	0.689	7/16	1.52
UCF207-21	1-5/16											1.49
UCF207-22	1-3/8											1.46
UCF207-23	1-7/16											1.43
UCF208	40	130	102	21	16	36	16	51.2	49.2	19	M14	1.84
UCF208-24	1-1/2	5-1/8	4-1/64	53/64	5/8	1-13/32	5/8	2-1/32	1.937	0.748	1/2	1.88
UCF208-25	1-9/16											1.85
UCF209	45	137	105	22	18	38	16	52.2	49.2	19	M14	2.15
UCF209-26	1-5/8	5-13/32	4-9/64	55/64	23/32	1-1/2	5/8	2-1/16	1.937	0.748	1/2	2.25
UCF209-27	1-11/16											2.21
UCF209-28	1-3/4											2.17
UCF210	50	143	111	22	18	40	16	54.6	51.6	19	M14	2.42
UCF210-29	1-13/16	5-5/8	4-3/8	55364	23/32	1-9/16	5/8	2-5/32	2.0315	0.748	1/2	2.54
UCF210-30	1-7/8											2.49
UCF210-31	1-15/16											2.44
UCF210-32	2											2.4
UCF211	55	162	130	25	20	43	19	58.4	55.6	22.2	M16	3.31
UCF211-32	2	6-3/8	5-1/8	63/64	25/32	1-11/16	3/4	1-5/16	2.189	0.874	5/8	3.46
UCF211-33	2-1/16											3.4
UCF211-34	2-1/8											3.35
UCF211-35	2-3/16											3.29
UCF212	60	175	143	29	20	48	19	68.7	65.1	25.4	M16	4.28
UCF212-36	2-1/4	6-57/64	5-5/8	1-9364	25/32	1-57/64	3/4	2-45/64	2.563	1	5/8	4.41
UCF212-37	2-5/16											4.33
UCF212-38	2-3/8											4.26
UCF212-39	2-7/16											4.19
UCF213	65	187	149	30	22	50	19	69.7	65.1	25.4	M16	4.99
UCF213-40	2-1/2	7-23/64	5-55/64	1-3/16	55/64	1-31/32	3/4	2-3/4	2.563	1	5/8	5.08
UCF213-41	2-9/16											4.99
UCF214	70	193	152	31	22	54	19	75.4	74.6	30.2	M16	5.85
UCF214-42	2-5/8	7-19/32	5-63/64	1-7/32	55/64	2-1/8	3/4	2-31/32	2.937	1.189	5/8	6.06
UCF214-43	2-11/16											5.96
UCF214-44	2-3/4											5.86
UCF215	75	200	159	34	22	56	19	78.5	77.8	33.3	M16	6.91
UCF215-45	2-13/16	7-7/8	6-17/64	1-11/32	55/64	2-7/32	3/4	3-3/32	3.063	1.311	5/8	7.16
UCF215-46	2-7/8											7.05
UCF215-47	2-15/16											6.94
UCF215-48	3											6.82
UCF216	80	208	165	34	22	58	23	83.3	82.6	33.3	M20	7.5
UCF216-49	3-1/16	8-3/16	6-1/2	1-11/32	55/64	2-9/32	29/32	3-9/32	3.252	1.311	3/4	7.68
UCF216-50	3-1/8											7.55
UCF216-51	3-3/16											7.42
UCF217	85	220	175	36	24	63	23	87.6	85.7	34.1	M20	9.66
UCF217-52	3-1/14	8-21/23	6-57/64	1-27/64	15/16	2-15/32	29/32	3-71/16	3.374	1.343	3/4	9.88
UCF217-53	3-5/16											9.74
UCF217-55	3-7/16											9.45
UCF218	90	235	187	40	24	68	23	96.3	96	39.7	M20	12.06
UCF218-56	3-1/2	9-1/4	7-23/64	1-37/64	15/16	2-11/16	29/32	3-25/32	3.7795	1.563	3/4	12.17
UCF305	25	110	80	16	13	29	16	39	38	15	M14	1.1
UCF305-13	13/16	4-11/32	3-5/32	5/8	1/2	1-5/32	5/8	1-17/32	1.4961	0.591	1/2	1.1
UCF305-14	7/8
UCF305-15	15/16
UCF305-16	1
UCF306	30	125	95	18	15	32	16	44	43	17	M14	1.6
UCF306-17	1-1/16	4-29/32	3-37/64	45/64	19/32	1-1/4	5/8	1-47/64	1.6929	0.669	1/2	1.6
UCF306-18	1-1/8
UCF306-19	1-3/16
UCF307	35	135	100	20	16	36	19	49	48	19	M16	2
UCF307-20	1-1/4	5-5/16	3-15/16	25/32	5/8	1-13/32	3/4	1-59/64	1.8898	0.748	5/8	2
UCF307-21	1-5/16
UCF307-22	1-3/8
UCF307-23	1-7/16
UCF308	40	150	112	23	17	40	19	56	52	19	M16	2.7
UCF308-24	1-1/2	5-29/32	4-13/32	29/32	21/32	1-9/16	3/4	2-13/64	2.0472	0.748	5/8	2.7
UCF308-25	1-1/2
UCF309	45	160	125	25	18	44	19	60	57	22	M16	3.4
UCF309-26	1-5/8	6-5/16	4-59/64	63/64	23/32	1-23/32	3/4	2-23/64	2.2441	0.866	5/8	3.4
UCF309-27	1-11/16
UCF309-28	1-3/4
UCF310	50	175	132	28	19	48	23	67	61	22	M20	4.5
UCF310-29	1-13/16	6-7/8	5-13/64	1-7/64	3/4	1-7/8	29/32	2-41/64	2.4016	0.866	3/4	4.5
UCF310-30	1-7/8
UCF310-31	1-15/16
UCF311	55	185	140	30	20	52	23	71	66	25	M20	5.5
UCF311-32	2	7-9/32	5-33/64	1-3/16	25/32	2-1/16	29/32	2-51/64	2.5984	0.948	3/4	5.5
UCF311-33	2-1/16
UCF311-34	2-1/8
UCF311-35	2-3/16
UCF312	60	195	150	33	22	56	23	78	71	26	M20	6.5
UCF312-36	2-1/4	7-11/16	5-29/32	1-19/64	7/8	2-7/32	29/32	3-5/64	2.7953	1.024	3/4	6.5
UCF312-37	2-5/16
UCF312-38	2-3/8
UCF312-39	2-7/16
UCF313	65	208	166	33	22	58	23	78	75	30	M20	7.9
UCF313-40	2-1/2	8-3/16	6-17/32	1-19/64	55/64	2-9/32	29/32	3-5/64	2.9528	1.818	3/4	7.9
UCF313-41	2-9/16
UCF314	70	226	178	36	25	61	25	81	78	33	M22	9.5
UCF314-42	2-5/8	8-29/32	6-1/64	1-27/64	31/32	2-13/32	63/64	3-3/16	3.0708	1.299	7/8	9.5
UCF314-43	2-11/16
UCF314-44	2-3/4
UCF315	75	236	184	39	25	66	25	89	82	32	M22	12
UCF315-45	2-13/16	9-19/32	7-1/4	1-17/32	31/32	2-19/32	63/64	3-1/2	3.2283	1.26	7/8	12
UCF315-46	2-7/8
UCF315-47	2-15/16
UCF315-48	3
UCF316	80	250	196	38	27	68	31	90	86	34	M27	14
UCF316-49	3-1/16	9-27/32	7-23/32	1-1/2	1-1/16	2-11/16	1-7/32	3-35/64	3.3858	1.339	1	14
UCF316-50	3-1/8
UCF316-51	3-3/16
UCF317-52	3-1/4	10-1/4	8-1/32	1-47/64	1-1/16	2-29/32	1-7/32	3-15/16	3.7795	1.575	1	16
UCF317-53	3-5/16
UCF317-55	3-7/16
UCF318	90	280	216	44	30	76	35	100	96	40	M27	19
UCF318-55	3-7/16	11-1/32	8-1/2	1-47/64	1-3/16	3	1-3/8	3-15/16	3.7795	1.575	1	19
UCF318-56	3-1/2
UCF319	95	290	228	59	30	94	35	121	103	41	M30	-
UCF319-58	3-5/8	11-13/32	8-31/32	2-21/64	1-3/16	3-11/16	1-3/8	4-49/64	4.0551	1.614	1-1/8
UCF319-59	3-11/16
UCF319-60	3-3/4
UCF320	100	310	242	59	32	94	38	125	108	42	M33	-
UCF320-64	4	12-7/32	9-17/32	2-21/64	1-1/4	3-11/16	1-1/2	3-11/16	1-1/2	4-29/32	1-1/4

ข้อมูลทางเทคนิค

• โครงสร้าง: ลูกปืนเม็ดกลมแบบแถวเดียวติดตั้งใน flanged housing เพื่อรองรับเพลาหนึ่งแกน
• การรับโหลด: รองรับแรงรัศมีหลักได้ดี และแรงแนวแกนในระดับเล็กน้อย รองรับงานทั่วไปในอุปกรณ์กลไกและเครื่องจักร
• วัสดุ: ตัวเรือนโดยทั่วไปเป็น เหล็กหล่อ หรือวัสดุเหล็กแข็งแรง ส่วนลูกปืนภายในเป็นเหล็กคุณภาพสูง
• การปิดผนึก: ลูกปืนภายในมักมีซีลสำหรับกันฝุ่นและสิ่งสกปรก
• การใช้งาน: ใช้ในระบบลำเลียง, เครื่องจักรอุตสาหกรรม, ปั๊ม, พัดลม และอุปกรณ์ทั่วไปที่ต้องการการติดตั้งมั่นคงและหมุนเรียบ
