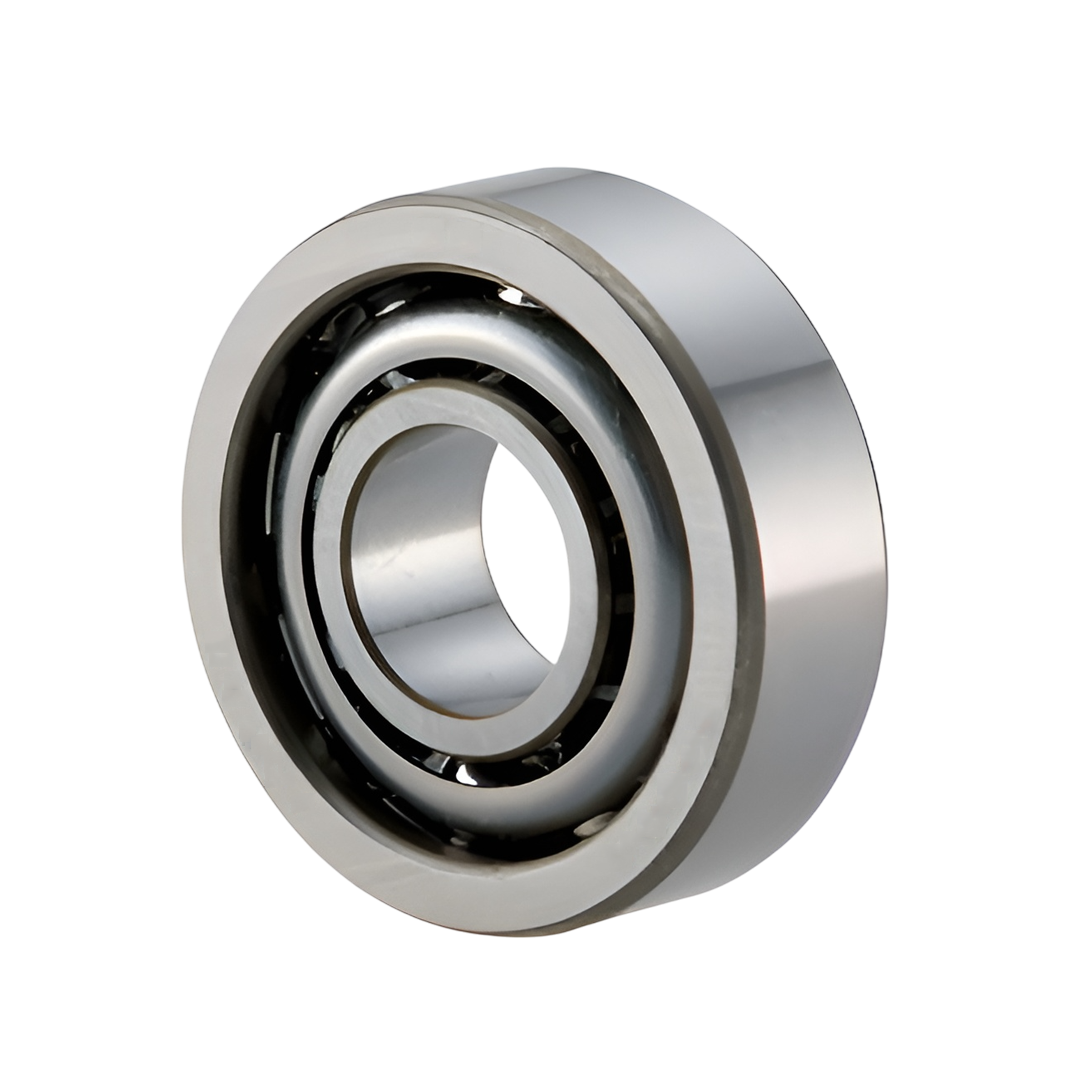

ตลับลูกปืน NSK 5204 20x47x20.6

Name: ตลับลูกปืน NSK 5204 20x47x20.6
Brand: NSK
SKU: 5204
Price: 1501.65 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

1,501.65 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK 5204 20x47x20.6

ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) ของ NSK ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมสูงในอุตสาหกรรมต่าง ๆ ทั่วโลก เนื่องจากมีความสามารถในการรับแรงทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ได้พร้อมกัน อีกทั้งยังให้ความแม่นยำสูง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการความเที่ยงตรงและการหมุนรอบที่รวดเร็ว เช่น เครื่องจักรกลซีเอ็นซี (CNC Machine), มอเตอร์ความเร็วสูง, ปั๊มแรงดันสูง และอุปกรณ์ในอุตสาหกรรมยานยนต์

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีร่องรางลูกปืนสองแถว เพื่อรองรับแรงในทั้งแนวรัศมีและแนวแกนได้พร้อมกัน
มีโครงสร้างที่แข็งแรง เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูงและความมั่นคงของเพลา
ลดการสั่นสะเทือนและเสียงรบกวนขณะหมุน ช่วยให้ระบบทำงานได้ราบรื่น
ผิวสัมผัสถูกขัดละเอียดเพื่อลดแรงเสียดทานและเพิ่มอายุการใช้งานของลูกปืน
มีซีลหรือฝาครอบป้องกันฝุ่นและสิ่งสกปรก เพื่อยืดอายุการหล่อลื่น
สามารถติดตั้งได้ในพื้นที่จำกัด เนื่องจากรวมฟังก์ชันของลูกปืนแบบแถวเดียวสองชุดไว้ในตัวเดียว

การติดตั้ง

ควรติดตั้งโดยใช้เครื่องมือเฉพาะ เพื่อป้องกันการกระแทกหรือบิดเบี้ยวของร่องรางลูกปืน
ตรวจสอบความสะอาดของเพลาและที่นั่งลูกปืนก่อนการติดตั้ง เพื่อหลีกเลี่ยงสิ่งแปลกปลอม
จัดแนวเพลาให้ตรงศูนย์กลางเพื่อลดการรับแรงผิดทิศทาง
ใช้สารหล่อลื่นที่เหมาะสมกับสภาพการทำงาน เช่น ความเร็วหรืออุณหภูมิของระบบ
หลีกเลี่ยงการหมุนลูกปืนโดยไม่มีการหล่อลื่นหรือยังไม่ได้ติดตั้งสมบูรณ์

การใช้งาน

ใช้ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำและความคงที่สูง
เหมาะสำหรับมอเตอร์ไฟฟ้า ปั๊ม พัดลม และเครื่องมือกลที่มีแรงกระทำหลายทิศทาง
ใช้ในระบบขับเคลื่อนที่ต้องการรองรับแรงในแนวรัศมีและแนวแกนพร้อมกัน
เหมาะสำหรับงานที่ต้องการความทนทานต่อการหมุนต่อเนื่องในระยะยาว
ใช้ได้ทั้งในงานอุตสาหกรรมทั่วไปและงานที่ต้องการความละเอียดสูง เช่น เครื่องจักรกลซีเอ็นซี

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm	20
เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm	47
ความกว้างของตลับลูกปืน (Width) B mm	20.6
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm	1
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N	19 600
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N	12 400
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr kgf	2 000
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r kgf	1 270
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹	10 000
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹	13 000
หมายเลขตลับลูกปืน (Bearing Numbers)	5204
ระยะห่างระหว่างตำแหน่งศูนย์โหลด a₀ mm	24.3
ขนาด dₐ ขั้นต่ำ (ค่าต่ำสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm	26
ขนาด Dₐ สูงสุด (ค่ามากสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm	41
รัศมีมุม rₐ สูงสุด (ค่ารัศมีมุมที่ยอมให้ได้) mm	1
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	0.12

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ชื่อผลิตภัณฑ์	NSK Double Low Angular Contact Ball Bearing
ประเภทของตลับลูกปืน	ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบบคู่ (Double Row Angular Contact)
โครงสร้าง	ประกอบด้วยรางวิ่งสองแถวที่มุมสัมผัสตรงข้ามกัน เพื่อรองรับแรงในแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
วัสดุของตลับลูกปืน	ผลิตจากเหล็กคุณภาพสูง ทนต่อการสึกหรอและความร้อน
ลักษณะของซีลหรือฝาครอบ	มีให้เลือกทั้งแบบเปิด แบบฝาปิดโลหะ และแบบซีลยางเพื่อป้องกันฝุ่นและสิ่งสกปรก
การหล่อลื่น	ใช้น้ำมันหรือจาระบีหล่อลื่นภายใน เพื่อยืดอายุการใช้งาน
การรองรับแรง	สามารถรองรับแรงรัศมีและแรงแกนได้พร้อมกันในทั้งสองทิศทาง
การติดตั้ง	ติดตั้งได้ง่ายโดยไม่ต้องปรับตั้งระยะระหว่างตลับลูกปืนทั้งสองแถว
การใช้งานทั่วไป	เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น มอเตอร์ไฟฟ้า ปั๊ม เครื่องมือกล และอุปกรณ์อัตโนมัติ
คุณสมบัติเด่น	ให้ความแข็งแรง มั่นคง หมุนได้เรียบ เสียงเงียบ และทนต่อการสั่นสะเทือน
มาตรฐานการผลิต	ผลิตตามมาตรฐานสากลของ NSK เพื่อความเที่ยงตรงและความทนทานสูงสุด
การบำรุงรักษา	ดูแลรักษาง่าย ไม่ต้องปรับตั้งบ่อย และสามารถเปลี่ยนหรือถอดได้สะดวก
