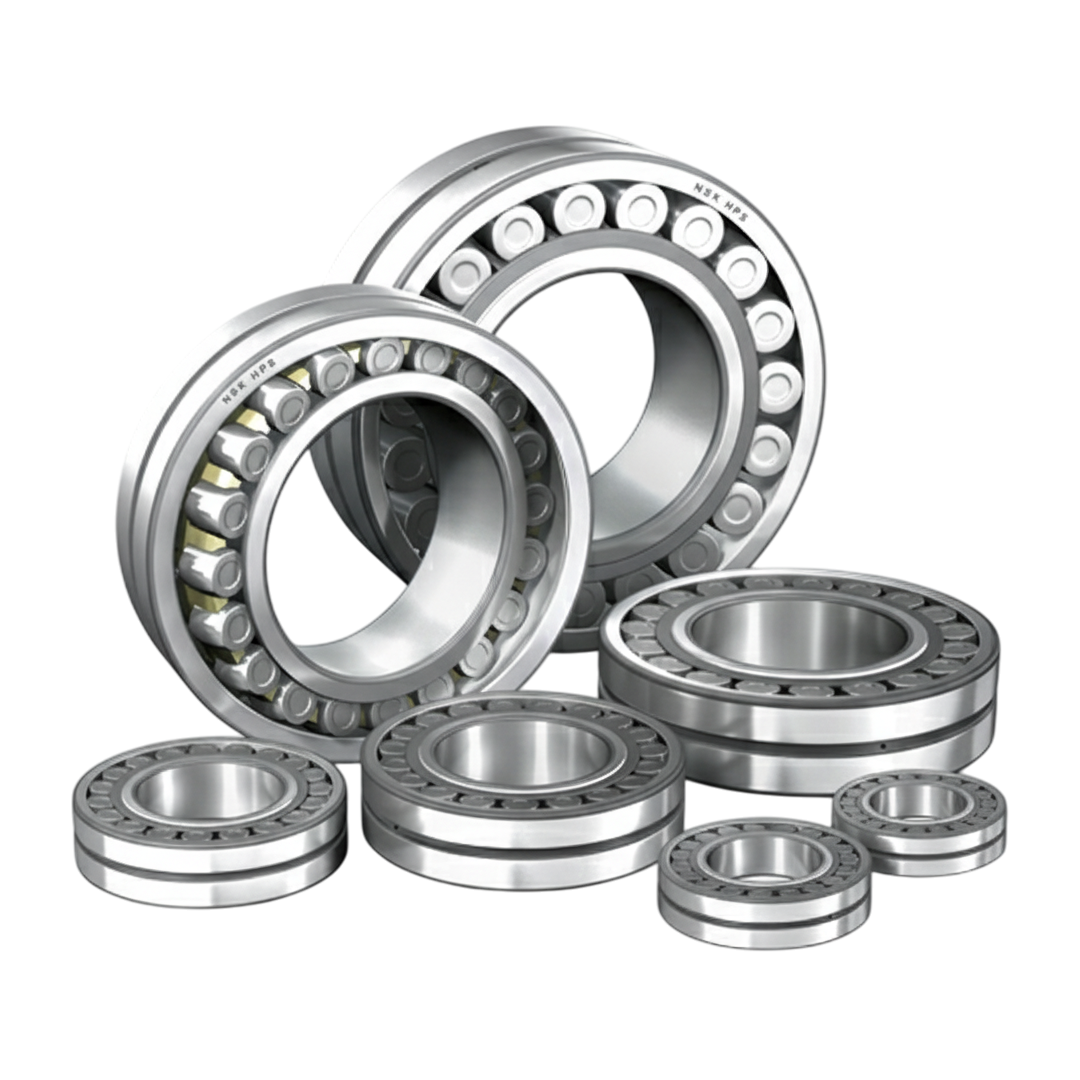

ตลับลูกปืน NSK 24136CE4 180x300x118

Name: ตลับลูกปืน NSK 24136CE4 180x300x118
Brand: NSK
SKU: 24136CE4
Price: 83722.73 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

83,722.73 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK 24136CE4 180x300x118

ตลับลูกปืนเม็ดโค้งแบบสองแถวรูเพลากลม (Spherical Roller Bearing Cylindrical Bore) จาก NSK เป็นตลับลูกปืนที่ถูกออกแบบมาเพื่อรองรับแรงได้ทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) พร้อมกัน อีกทั้งยังสามารถชดเชยการเยื้องศูนย์ของเพลาได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานที่ต้องเผชิญกับสภาวะโหลดหนัก การสั่นสะเทือน หรือการเยื้องแนวของเพลา เช่น ในอุตสาหกรรมเหมืองแร่ โรงงานผลิตเหล็ก เครื่องจักรกลหนัก และระบบขับเคลื่อนขนาดใหญ่

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีร่องสัมผัสโค้งแบบสองแถว ช่วยกระจายแรงได้อย่างสม่ำเสมอ รองรับแรงรัศมีสูงและแรงแนวแกนได้ทั้งสองทิศทาง
โครงสร้างภายในมีการชดเชยการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนขณะทำงาน
ใช้วัสดุเหล็กกล้าคุณภาพสูง เพิ่มความแข็งแรง ทนต่อการสึกหรอและความร้อนสูง
ชนิดรูเพลาแบบทรงกระบอก (Cylindrical Bore) เหมาะกับงานที่ต้องการติดตั้งแบบแน่นและมีความแม่นยำสูง
มีซีลหรือฝาปิดให้เลือกตามลักษณะการใช้งาน เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งานของแบริ่ง
ได้รับการออกแบบให้รองรับการหมุนที่ความเร็วสูงโดยรักษาความเสถียรของการทำงาน

การติดตั้ง

ตรวจสอบสภาพเพลาและบ่ารองรับให้สะอาด ปราศจากสิ่งสกปรกหรือตำหนิ
ทาน้ำมันหล่อลื่นบาง ๆ บนเพลาก่อนสวมแบริ่ง เพื่อให้ติดตั้งได้ง่ายและลดการสึกหรอ
ใช้เครื่องมือที่เหมาะสม เช่น ชุดดึงแบริ่งหรือชุดกดแบริ่ง เพื่อป้องกันการกระแทกที่อาจทำให้วงแหวนหรือเม็ดลูกกลิ้งเสียหาย
ตรวจสอบความแน่นของการติดตั้ง และให้แน่ใจว่าเพลาอยู่ในแนวศูนย์กลางที่ถูกต้อง
หลังติดตั้งควรทดสอบการหมุนด้วยมือหรือระบบเบา ๆ เพื่อตรวจสอบความเรียบร้อยก่อนใช้งานจริง

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบดหิน เครื่องผสมคอนกรีต เครื่องจักรทำเหมือง และเครื่องจักรก่อสร้าง
ใช้ในระบบเพลาหลักของมอเตอร์ไฟฟ้าขนาดใหญ่ ปั๊มน้ำ และเครื่องอัดลม
เหมาะสำหรับงานที่มีแรงกระแทกสูง หรือมีการเยื้องศูนย์ระหว่างเพลาและบ่ารองรับ
นิยมใช้ในอุตสาหกรรมปูนซีเมนต์ เหล็ก กระดาษ และพลังงาน เนื่องจากความทนทานสูงและบำรุงรักษาง่าย
เหมาะกับงานที่ต้องการการทำงานต่อเนื่องเป็นเวลานาน โดยคงประสิทธิภาพการหมุนได้ดี

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

d (mm)	180
D (mm)	300
B (mm)	118
r min. (mm)	3
Basic Load Ratings (N) Cr	1 190 000
Basic Load Ratings (N) C0r	2 040 000
Basic Load Ratings (kgf) Cr	121 000
Basic Load Ratings (kgf) C0r	208 000
Limiting Speeds (min−1) Grease	900
Limiting Speeds (min−1) Oil	1 300
Bearing Numbers Cylindrical Bore	24136CE4
da min. (mm)	194
da max. (mm)	202
Da max. (mm)	286
Da min. (mm)	255
ra max. (mm)	2.5
Constant e	0.37
Axial Load Factors Y2	2.7
Axial Load Factors Y3	1.8
Axial Load Factors Y0	1.8
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	33.1

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียดทางเทคนิค
ชนิดของตลับลูกปืน	Spherical Roller Bearing (ตลับลูกปืนเม็ดโค้งสองแถว) แบบรูทรงกระบอก
โครงสร้างภายใน	ประกอบด้วยเม็ดลูกปืนทรงโค้งสองแถวและรางวิ่งภายในที่ออกแบบให้รองรับการเยื้องแนวเพลาได้
ชนิดของรูในวงแหวนใน	แบบรูทรงกระบอก (Cylindrical Bore) เหมาะสำหรับการติดตั้งทั่วไป
วัสดุของชิ้นส่วนหลัก	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบความร้อนเพื่อเพิ่มความแข็งแรงและความทนทาน
การรองรับแรง	รองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนทั้งสองทิศทาง
การปรับแนวเพลา	สามารถปรับเยื้องแนวเพลาได้เอง (Self-aligning) เพื่อชดเชยความคลาดเคลื่อนระหว่างเพลาและตัวเรือน
ประเภทของซีล	มีทั้งแบบเปิดและแบบมีซีลกันฝุ่น เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งาน
สารหล่อลื่น	สามารถใช้ได้ทั้งจาระบีและน้ำมันหล่อลื่น ขึ้นอยู่กับลักษณะการใช้งาน
การทำงาน	เหมาะสำหรับงานที่มีแรงกระแทกสูงและการหมุนที่ต่อเนื่องในสภาพแวดล้อมหนัก
การบำรุงรักษา	ออกแบบให้บำรุงรักษาง่าย ถอดเปลี่ยนและตรวจสอบสภาพได้สะดวก
การใช้งานทั่วไป	ใช้ในอุตสาหกรรมเครื่องจักรกลหนัก เช่น โรงงานปูนซีเมนต์ เหมืองแร่ ระบบลำเลียง และอุปกรณ์หมุนขนาดใหญ่
มาตรฐานการผลิต	ผลิตตามมาตรฐานสากลเพื่อความเที่ยงตรง ความทนทาน และอายุการใช้งานยาวนาน
