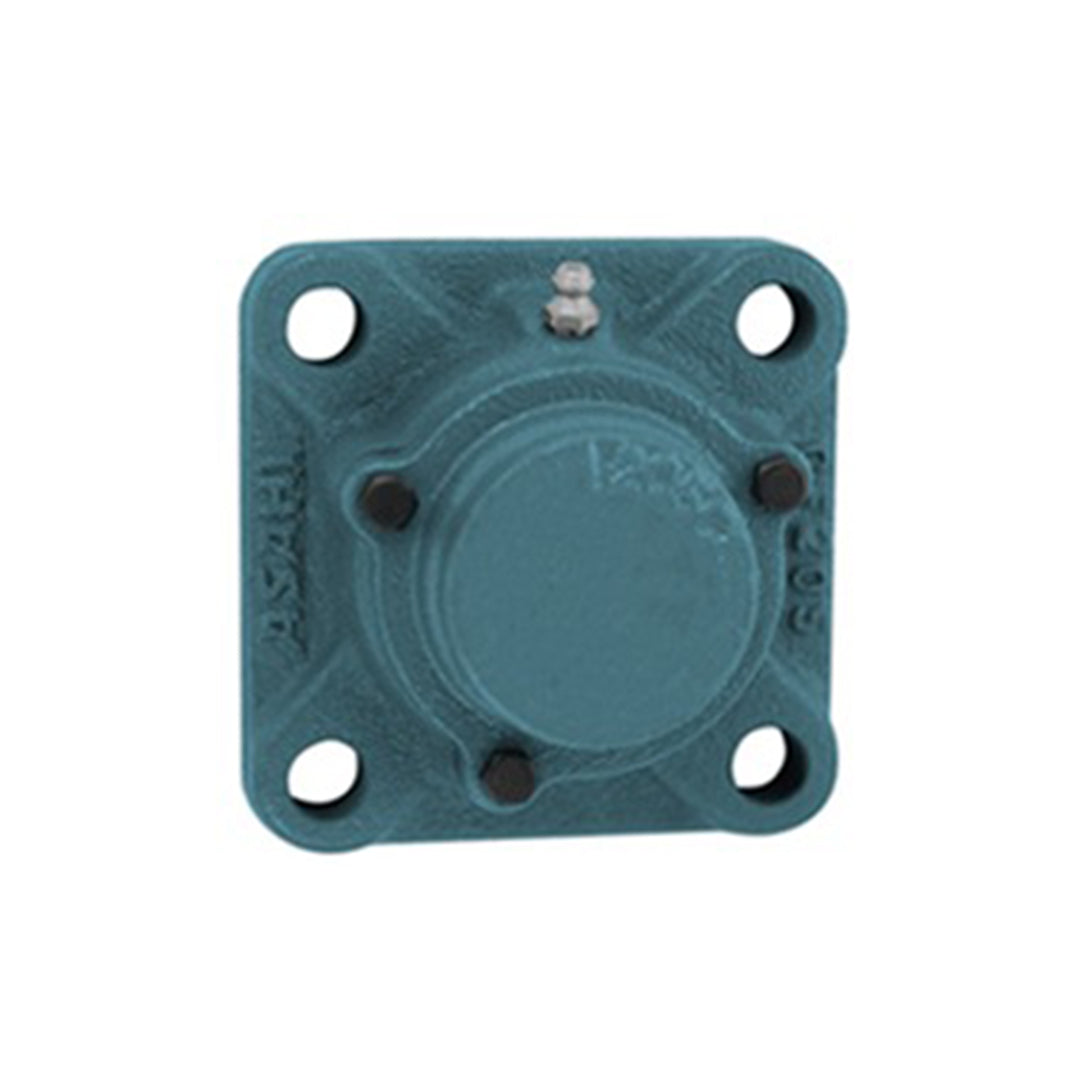

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 213E

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 213E ตลับลูกปืนหน้าแปลนสี่เหลี่ยมพร้อมฝาครอบเหล็กปั๊มจากASAHIแบรนด์ชั้นนำจากประเทศญี่ปุ่นที่ได้รับการยอมรับในมาตรฐานอุตสาหกรรมระดับโลกทำหน้าที่เป็นจุดรองรับเพลาหมุนเพื่อลดแรงเสียดทานในระบบส่งกำลังช่วยให้เครื่องจักรทำงานได้อย่างราบรื่นและมีประสิทธิภาพตัวเสื้อหน้าแปลนแบบสี่เหลี่ยมออกแบบมาเพื่อยึดติดกับโครงสร้างอย่างมั่นคงกระจายน้ำหนักได้ดีเยี่ยมมาพร้อมฝาครอบเหล็กปั๊มที่ช่วยปกป้องเม็ดลูกปืนและสารหล่อลื่นจากฝุ่นละอองและสิ่งสกปรกภายนอกช่วยยืดอายุการใช้งานของระบบกลไกได้อย่างมีนัยสำคัญเหมาะสำหรับงานที่ต้องการความแม่นยำและความทนทานสูง

คุณสมบัติ

• โครงสร้างเสื้อลูกปืนหน้าแปลนสี่เหลี่ยมรหัส UCF 213E ถูกออกแบบมาเพื่อการจับยึดที่มั่นคงบนโครงสร้างแนวตั้ง
• ฝาครอบเหล็กปั๊ม (Pressed steel cover) ชนิดปิดท้าย (E) ป้องกันฝุ่นละอองและน้ำเข้าสู่เม็ดลูกปืนได้อย่างเด็ดขาด
• ตัวเสื้อเหล็กหล่อมีความแข็งแกร่งสูง รองรับแรงกระแทกจากเครื่องจักรได้อย่างมีประสิทธิภาพ
• ออกแบบมาให้สวมเข้ากับเพลาขนาดซีรีส์ 213 ได้อย่างพอดี พร้อมระบบซีลกันรั่วซึมชั้นเยี่ยม
• ช่วยยืดอายุการใช้งานของระบบขับเคลื่อนและลดภาระในการเติมจาระบีบำรุงรักษา

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: หน้าแปลนสี่เหลี่ยม (Square Flange) ชนิด 4 รูยึด
• อุปกรณ์เสริม: ฝาครอบเหล็กปั๊ม (Pressed steel cover) แบบทะลุเพลา (รหัส E)
• พิกัดการรับน้ำหนัก: ซีรีส์ 200 (Normal Duty) สำหรับการใช้งานระดับมาตรฐาน
• ขนาดรูกลาง (Bore Size): รหัส 13 รองรับเพลาขนาด 65 มิลลิเมตร
• รูปแบบการล็อคเพลา: ยึดด้วยสกรูตัวหนอน (Set Screw)

Unit No.		Shaft Diam. mm	Dimensions mm								Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	s	Z	Bi	n
UCF 201C	UCF 201E	12	86	64	15	12	12	43	31	12.7	M10	UC 201	F 204C	0.67
UCF 202C	UCF 202E	15	86	64	15	12	12	43	31	12.7	M10	UC 202	F 204C	0.65
UCF 203C	UCF 203E	17	86	64	15	12	12	43	31	12.7	M10	UC 203	F 204C	0.64
UCF 204C	UCF 204E	20	86	64	15	12	12	43	31	12.7	M10	UC 204	F 204C	0.62
UCF 205C	UCF 205E	25	95	70	16	14	12	48	34.1	14.3	M10	UC 205	F 205C	0.86
UCF 206C	UCF 206E	30	108	83	18	14	12	51	38.1	15.9	M10	UC 206	F 206C	1.2
UCF 207C	UCF 207E	35	117	92	19	16	14	54	42.9	17.5	M12	UC 207	F 207C	1.6
UCF 208C	UCF 208E	40	130	102	21	16	16	62	49.2	19	M14	UC 208	F 208C	2.1
UCF 209C	UCF 209E	45	137	105	22	18	16	63	49.2	19	M14	UC 209	F 209C	2.5
UCF 210C	UCF 210E	50	143	111	22	18	16	66	51.6	19	M14	UC 210	F 210C	2.6
UCF 211C	UCF 211E	55	162	130	25	20	19	69	55.6	22.2	M16	UC 211	F 211C	3.6
UCF 212C	UCF 212E	60	175	143	29	20	19	80	65.1	25.4	M16	UC 212	F 212C	4.8
UCF 213C	UCF 213E	65	187	149	30	20	19	81	65.1	25.4	M16	UC 213	F 213C	5.8

ข้อมูลทางเทคนิค

• ประเภท Flange Cartridge Unit พร้อมฝาครอบเหล็กปั๊ม (Pressed Steel Cover) ออกแบบมาเพื่อป้องกันฝุ่นละอองและสิ่งแปลกปลอมในสภาพแวดล้อมอุตสาหกรรมทั่วไป
• ขนาดรูเพลามาตรฐาน 17 มิลลิเมตร รองรับการติดตั้งกับแกนเพลาขนาดเล็กในระบบส่งกำลัง
• โครงสร้างตัวเสื้อทำจากเหล็กหล่อคุณภาพสูงรองรับแรงเหวี่ยงหนีศูนย์กลางได้ดีเยี่ยม
• เหมาะสำหรับงานสายพานลำเลียงขนาดเล็กและอุปกรณ์อัตโนมัติในสายการผลิต
• ฝาครอบเหล็กปั๊มช่วยเพิ่มความปลอดภัยและยืดอายุการใช้งานในจุดที่เข้าถึงยาก

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 213E Data Sheet
