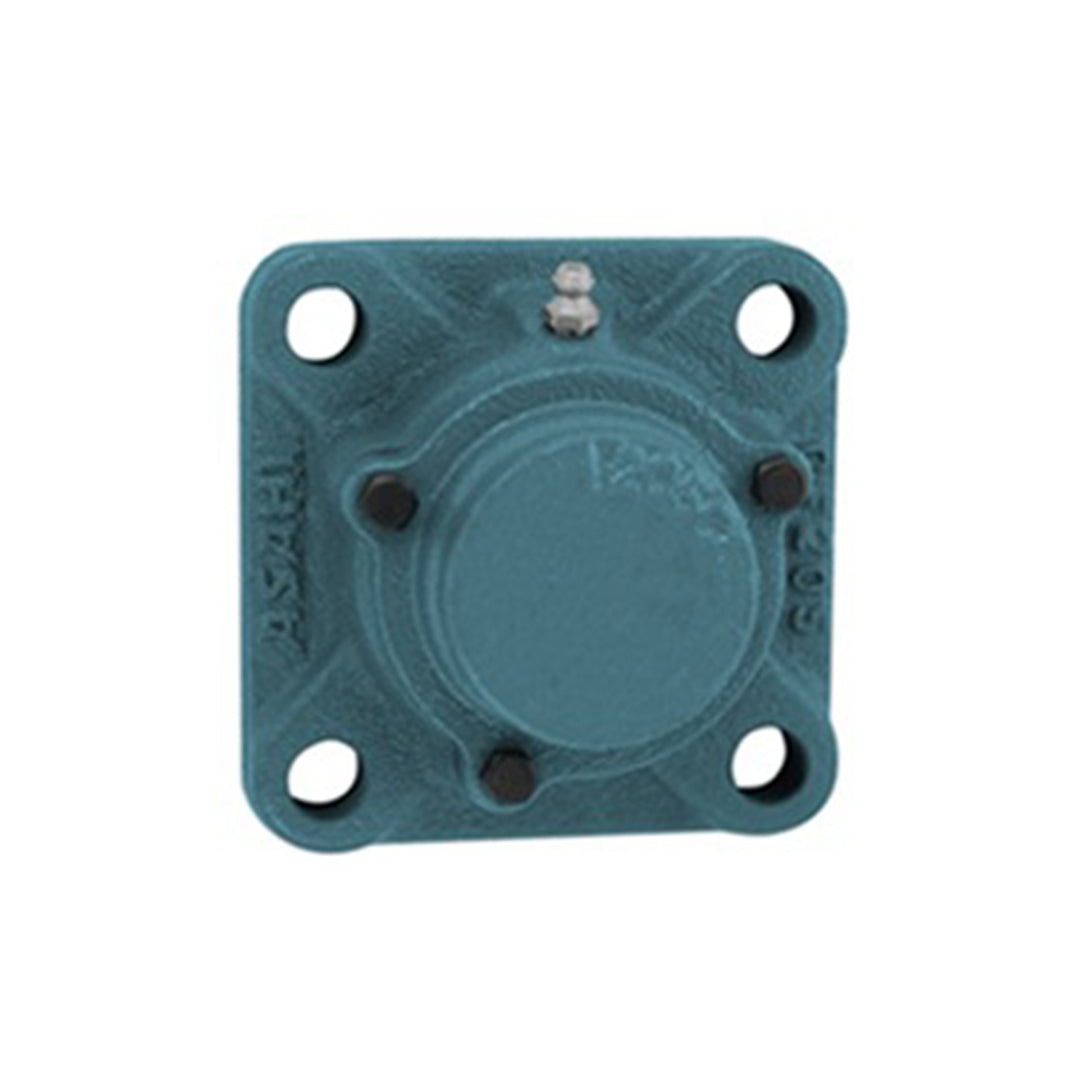

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 211E

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 211E ตลับลูกปืนหน้าแปลนสี่เหลี่ยมความน่าเชื่อถือสูงจาก ASAHI ผสานฝาครอบแผ่นเหล็กปั๊มแบบทะลุเพื่อการออกแบบเครื่องจักรที่ไร้ข้อจำกัด น้ำหนักเบาแต่ป้องกันฝุ่นละอองได้อย่างเด็ดขาด โครงสร้างหน้าแปลนรองรับการติดตั้งที่มั่นคง ลดแรงสะเทือนสะสมขณะทำงาน ลูกปืนด้านในมีความเที่ยงตรง หมุนเรียบลื่นและระบายความร้อนได้ดี ระบบป้องกันสิ่งแปลกปลอมช่วยยืดระยะเวลาการบำรุงรักษา ทำให้เครื่องจักรทำงานต่อเนื่องได้อย่างราบรื่นและลดอัตราการหยุดชะงัก

คุณสมบัติ

• หน้าแปลนยักษ์ UCF 211E หุ้มเกราะฝาเหล็กปั๊มแบบเพลาผ่าน มอบการป้องกันน้ำหนักเบาแต่ทรงพลัง
• ฝาครอบรหัส E ช่วยลดการสึกหรอของหน้าลูกปืนขนาด 211 จากสภาพอากาศและความชื้นในอากาศ
• ตลับลูกปืนทนต่อแรงบิดกระชากของเครื่องจักรกลหนักได้อย่างเหนียวแน่น
• การถอดประกอบฝาทำได้ง่ายดาย สะดวกต่อการอัดจาระบีบำรุงรักษาในรอบถัดไป
• รุ่น UCF 211E ได้รับการยอมรับอย่างกว้างขวางในระบบบำบัดน้ำเสียและพัดลมระบายอากาศขนาดใหญ่

ข้อมูลจำเพาะ

• รหัสชุดประกอบ: UCF 211E แบบหน้าแปลนสี่เหลี่ยม พร้อมฝาเหล็กปั๊ม (Pressed Steel Cover)
• รูปแบบช่องเปิด: ชนิดเปิดทะลุ (Open type - E) ยอมให้เพลาร้อยผ่านตลับลูกปืนซีรีส์ 211
• โครงสร้างตัวเรือน: แปลนสี่เหลี่ยมเจาะร้อยน็อต 4 ตำแหน่งขนาดมาตรฐาน UCF 211E
• ลักษณะการจับยึด: รองรับการทำงานของเพลายาวพร้อมซีลปกป้องลูกปืน
• คุณสมบัติ: คงความเสถียรให้ชิ้นส่วนภายใน แม้มีการบิดตัวของเพลาเล็กน้อยระหว่างเดินเครื่อง

Unit No.		Shaft Diam. mm	Dimensions mm								Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	s	Z	Bi	n
UCF 201C	UCF 201E	12	86	64	15	12	12	43	31	12.7	M10	UC 201	F 204C	0.67
UCF 202C	UCF 202E	15	86	64	15	12	12	43	31	12.7	M10	UC 202	F 204C	0.65
UCF 203C	UCF 203E	17	86	64	15	12	12	43	31	12.7	M10	UC 203	F 204C	0.64
UCF 204C	UCF 204E	20	86	64	15	12	12	43	31	12.7	M10	UC 204	F 204C	0.62
UCF 205C	UCF 205E	25	95	70	16	14	12	48	34.1	14.3	M10	UC 205	F 205C	0.86
UCF 206C	UCF 206E	30	108	83	18	14	12	51	38.1	15.9	M10	UC 206	F 206C	1.2
UCF 207C	UCF 207E	35	117	92	19	16	14	54	42.9	17.5	M12	UC 207	F 207C	1.6
UCF 208C	UCF 208E	40	130	102	21	16	16	62	49.2	19	M14	UC 208	F 208C	2.1
UCF 209C	UCF 209E	45	137	105	22	18	16	63	49.2	19	M14	UC 209	F 209C	2.5
UCF 210C	UCF 210E	50	143	111	22	18	16	66	51.6	19	M14	UC 210	F 210C	2.6
UCF 211C	UCF 211E	55	162	130	25	20	19	69	55.6	22.2	M16	UC 211	F 211C	3.6
UCF 212C	UCF 212E	60	175	143	29	20	19	80	65.1	25.4	M16	UC 212	F 212C	4.8
UCF 213C	UCF 213E	65	187	149	30	20	19	81	65.1	25.4	M16	UC 213	F 213C	5.8

ข้อมูลทางเทคนิค

• ชุดตลับลูกปืน ASAHI ขนาดรูเพลา 55 มิลลิเมตร พร้อมฝาครอบเหล็กปั๊มรุ่น E
• ป้องกันฝุ่นละอองและสิ่งแปลกปลอมเข้าสู่ตลับลูกปืนในระดับสูงสำหรับงานในร่ม
• ฝาครอบออกแบบมาให้แนบสนิทกับตัวเรือนเพื่อการซีลที่สมบูรณ์ยิ่งขึ้น
• รองรับภาระโหลดในระบบส่งกำลังขนาดกลางถึงใหญ่ได้อย่างดี
• ช่วยรักษาประสิทธิภาพการหมุนของเพลาขับในสายการผลิต

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 211E Data Sheet
