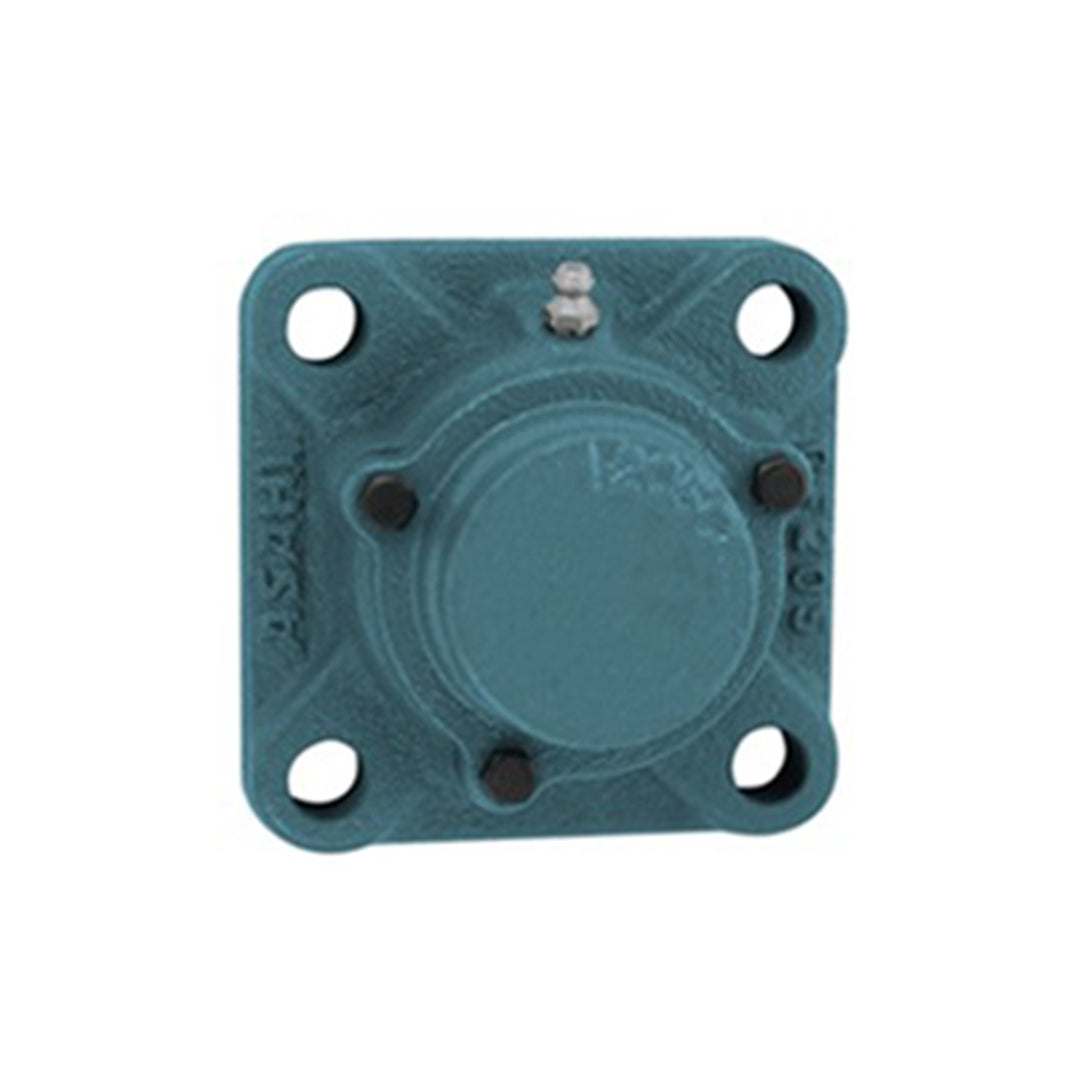

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 203E

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 203E ชุดตลับลูกปืนหน้าแปลนสี่เหลี่ยมคุณภาพจาก ASAHI เสริมด้วยฝาครอบแผ่นเหล็กปั๊มแบบเปิดทะลุ มอบความสะดวกในการเชื่อมต่อเพลายาวพร้อมการปกป้องกลไกภายในจากฝุ่นละออง โครงสร้างมีน้ำหนักเบาช่วยลดภาระโหลดของโครงสร้างเครื่องจักร การติดตั้งทำได้ง่ายและได้ศูนย์กลางที่แม่นยำ ลูกปืนมีความลื่นไหลและทนทานต่อความร้อนสะสม ระบบกักเก็บสารหล่อลื่นทำงานได้อย่างยาวนาน ช่วยลดค่าใช้จ่ายในการซ่อมบำรุงและเพิ่มความปลอดภัยในการปฏิบัติงาน

คุณสมบัติ

• ฐานยึดตลับลูกปืน UCF 203E มาพร้อมฝาเหล็กปั๊มเจาะรูเพลาผ่าน ให้ความยืดหยุ่นในการออกแบบสูง
• ฝาครอบรหัส E ช่วยเซฟซีลยางของรุ่น 203 จากการกระแทกเบาๆ ระหว่างการทำงาน
• ตลับลูกปืนทนทานต่อแรงดึงจากสายพานที่เชื่อมต่อกับเพลาทะลุได้อย่างมีประสิทธิภาพ
• การติดตั้งง่ายและรวดเร็ว ช่วยประหยัดเวลาในการประกอบเครื่องจักรใหม่
• ชุดประกอบ UCF 203E มอบความน่าเชื่อถือให้กับอุตสาหกรรมแปรรูปอาหารและเครื่องดื่ม

ข้อมูลจำเพาะ

• รหัสชุดประกอบ: UCF 203E แบบหน้าแปลนสี่เหลี่ยม พร้อมฝาเหล็กปั๊ม (Pressed Steel Cover)
• รูปแบบช่องเปิด: ชนิดเปิดทะลุ (Open type - E) ยอมให้เพลาร้อยผ่านตลับลูกปืนซีรีส์ 203
• โครงสร้างตัวเรือน: แปลนสี่เหลี่ยมเจาะร้อยน็อต 4 ตำแหน่งขนาดมาตรฐาน UCF 203E
• ลักษณะการจับยึด: รองรับการทำงานของเพลายาวพร้อมซีลปกป้องลูกปืน
• คุณสมบัติ: น้ำหนักเบาพิเศษ ไม่เพิ่มโหลดในการหมุนของโครงสร้างแบริ่งแบบหน้าแปลน

Unit No.		Shaft Diam. mm	Dimensions mm								Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	s	Z	Bi	n
UCF 201C	UCF 201E	12	86	64	15	12	12	43	31	12.7	M10	UC 201	F 204C	0.67
UCF 202C	UCF 202E	15	86	64	15	12	12	43	31	12.7	M10	UC 202	F 204C	0.65
UCF 203C	UCF 203E	17	86	64	15	12	12	43	31	12.7	M10	UC 203	F 204C	0.64
UCF 204C	UCF 204E	20	86	64	15	12	12	43	31	12.7	M10	UC 204	F 204C	0.62
UCF 205C	UCF 205E	25	95	70	16	14	12	48	34.1	14.3	M10	UC 205	F 205C	0.86
UCF 206C	UCF 206E	30	108	83	18	14	12	51	38.1	15.9	M10	UC 206	F 206C	1.2
UCF 207C	UCF 207E	35	117	92	19	16	14	54	42.9	17.5	M12	UC 207	F 207C	1.6
UCF 208C	UCF 208E	40	130	102	21	16	16	62	49.2	19	M14	UC 208	F 208C	2.1
UCF 209C	UCF 209E	45	137	105	22	18	16	63	49.2	19	M14	UC 209	F 209C	2.5
UCF 210C	UCF 210E	50	143	111	22	18	16	66	51.6	19	M14	UC 210	F 210C	2.6
UCF 211C	UCF 211E	55	162	130	25	20	19	69	55.6	22.2	M16	UC 211	F 211C	3.6
UCF 212C	UCF 212E	60	175	143	29	20	19	80	65.1	25.4	M16	UC 212	F 212C	4.8
UCF 213C	UCF 213E	65	187	149	30	20	19	81	65.1	25.4	M16	UC 213	F 213C	5.8

ข้อมูลทางเทคนิค

• ตลับลูกปืนตุ๊กตา ASAHI ขนาดรูเพลา 17 มิลลิเมตร พร้อมฝาครอบเหล็กปั๊มแบบพิเศษ
• เหมาะกับงานประกอบเครื่องจักรทั่วไปที่ต้องการการป้องกันฝุ่นดีขึ้น
• ฝาครอบรุ่น E ช่วยเพิ่มประสิทธิภาพการซีลปิดรอบตัวเรือนตลับลูกปืน
• ติดตั้งง่ายและทนทานต่อการใช้งานต่อเนื่องในร่ม
• ช่วยรักษาสภาพจาระบีภายในให้อยู่ได้นานยิ่งขึ้น

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI square flange units with pressed steel coverscode UCF 203E Data Sheet
