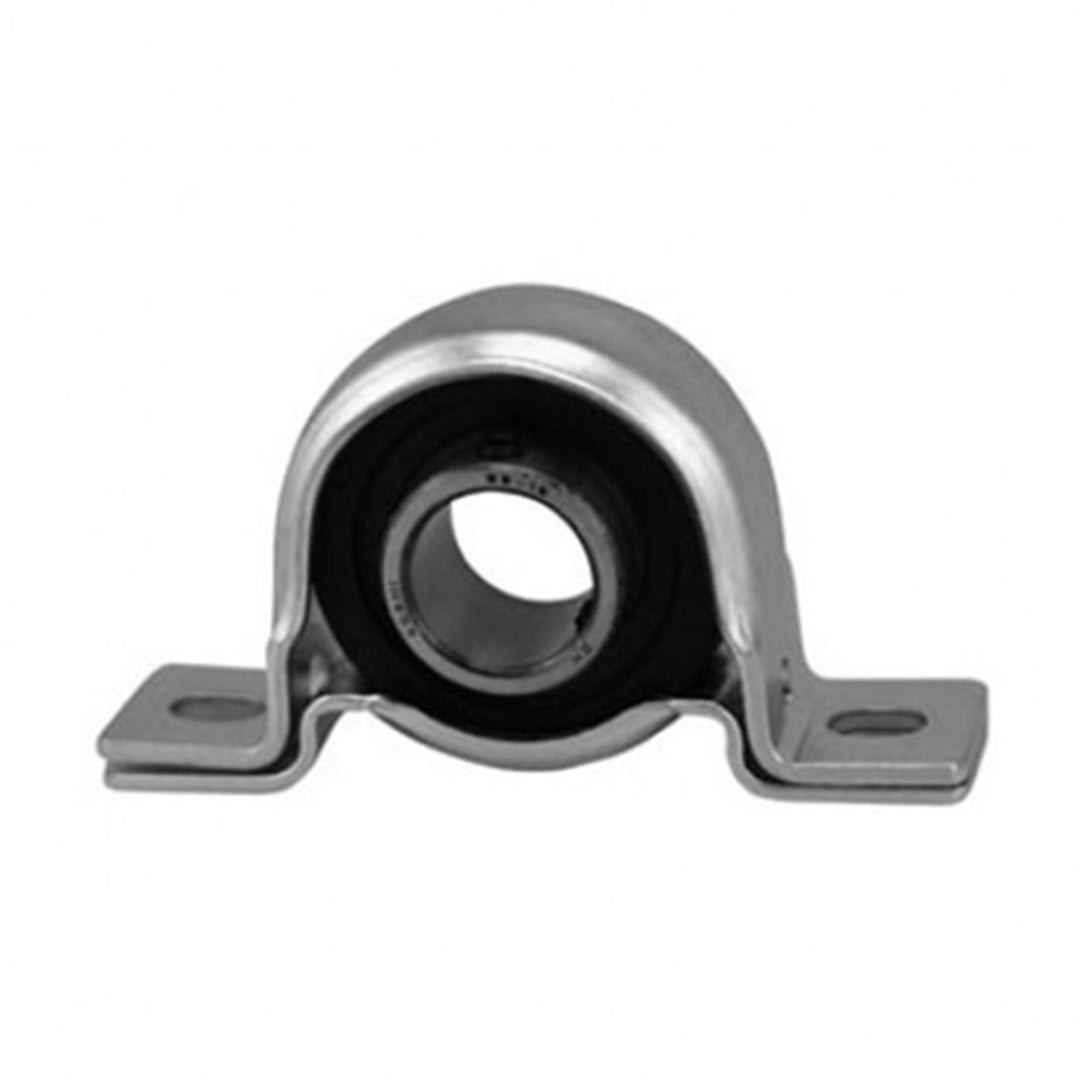

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode KHPR 204

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode KHPR 204 สัมผัสมาตรฐานการผลิตจากญี่ปุ่นด้วยตลับลูกปืน ASAHI เสริมยางรองฐาน ที่เน้นคุณสมบัติด้านการดูดซับแรงสั่นสะเทือนเป็นหลัก แผ่นยางทนความร้อนช่วยยืดอายุการใช้งานของโครงสร้างโดยรอบ ตัวตลับลูกปืนรักษาศูนย์กลางการหมุนได้อย่างมั่นคงแม้ในสภาวะที่มีการแกว่งตัวของเพลา ลดแรงเสียดทานและประหยัดพลังงานให้กับระบบขับเคลื่อน ติดตั้งง่ายและทนทานต่อการใช้งานระยะยาว เป็นชิ้นส่วนที่ช่วยยกระดับความเสถียรของเครื่องจักรได้อย่างเห็นผล

คุณสมบัติ

• รหัส KHPR 204 ให้การจัดศูนย์เพลาที่ยอดเยี่ยมด้วยความยืดหยุ่นของชั้นยางบัฟเฟอร์
• รับน้ำหนักเพลาได้ดีเยี่ยมด้วยตัวเสื้อเหล็กหล่อคุณภาพสูงจาก ASAHI
• ลดเสียงสะท้อนที่มักเกิดขึ้นในเครื่องกรองอากาศขนาดใหญ่หรือเครื่องดูดฝุ่นอุตสาหกรรม
• ซีลลูกปืนออกแบบให้แนบสนิท ป้องกันน้ำมันรั่วไหลเปรอะเปื้อนพื้นที่ทำงาน
• การออกแบบผสมผสานนี้ช่วยลดดาวน์ไทม์ในการปรับตั้งศูนย์เครื่องจักรได้มาก

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI KHPR 204
• รูปแบบเสื้อกะโหลก: ตุ๊กตาเหล็กแผ่นสอดไส้ยางรหัส 204
• ขนาดรูเพลาใช้งาน: 20 มิลลิเมตร
• ระบบลูกปืนภายใน: อินเสิร์ท KH 204 ป้องกันการหลวมคลายตัว
• ลักษณะเฉพาะรุ่น KHPR 204: การติดตั้งง่ายและรวดเร็วเพียงบิดปลอกล็อคตามทิศทางการหมุนเพลา

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Housing No.	Rubber Ring No.		Weight kg
Complete with B type	Complete with KH 200 + AE type		h	a	e	b	s	g	w	Bi	L	n		W			BPR	KHPR	BPR	KHPR
												BPR	KHPR
BPR 1	KHPR 201	12	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.19	0.21
BPR 2	KHPR 202	15	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.13	0.20
BPR 3	KHPR 203	17	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.16	0.19
BPR 4	KHPR 204	20	28.6	108	86	32	11.5	4	56	24.7	31	7	7.5	33.3	M 10	PP 5	R 5	R 5F	0.25	0.24
BPR 5	KHPR 205	25	33.3	117	95	38	11.5	4	66	27	31	7.5	7.5	38.1	M 10	PP 6	R 6	R 6F	0.33	0.35
BPR 6	KHPR 206	30	39.7	129	106	42	11.5	4.6	78	30.3	35.7	8	9	44.5	M 10	PP 7	R 7	R 7F	0.48	0.53

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): 20 มิลลิเมตร สำหรับงานเครื่องจักรเบาที่เน้นความเงียบ
• วัสดุตัวเรือน (Housing Material): โครงยางสังเคราะห์หนาแน่นพิเศษป้องกันแรงสะเทือน
• รูปแบบการยึด (Mounting Type): ตลับลูกปืนปรับแนวอัตโนมัติภายในเสื้อยางรองรับ
• ระยะรูน็อตยึด (Bolt Hole Spacing): 52 มิลลิเมตร ระยะรูยึดมาตรฐานสำหรับซีรีส์ 204
• น้ำหนักรวม (Approximate Mass): 0.48 กิโลกรัม ช่วยเพิ่มเสถียรภาพการทำงานของระบบสายพาน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode KHPR 204 Data Sheet
