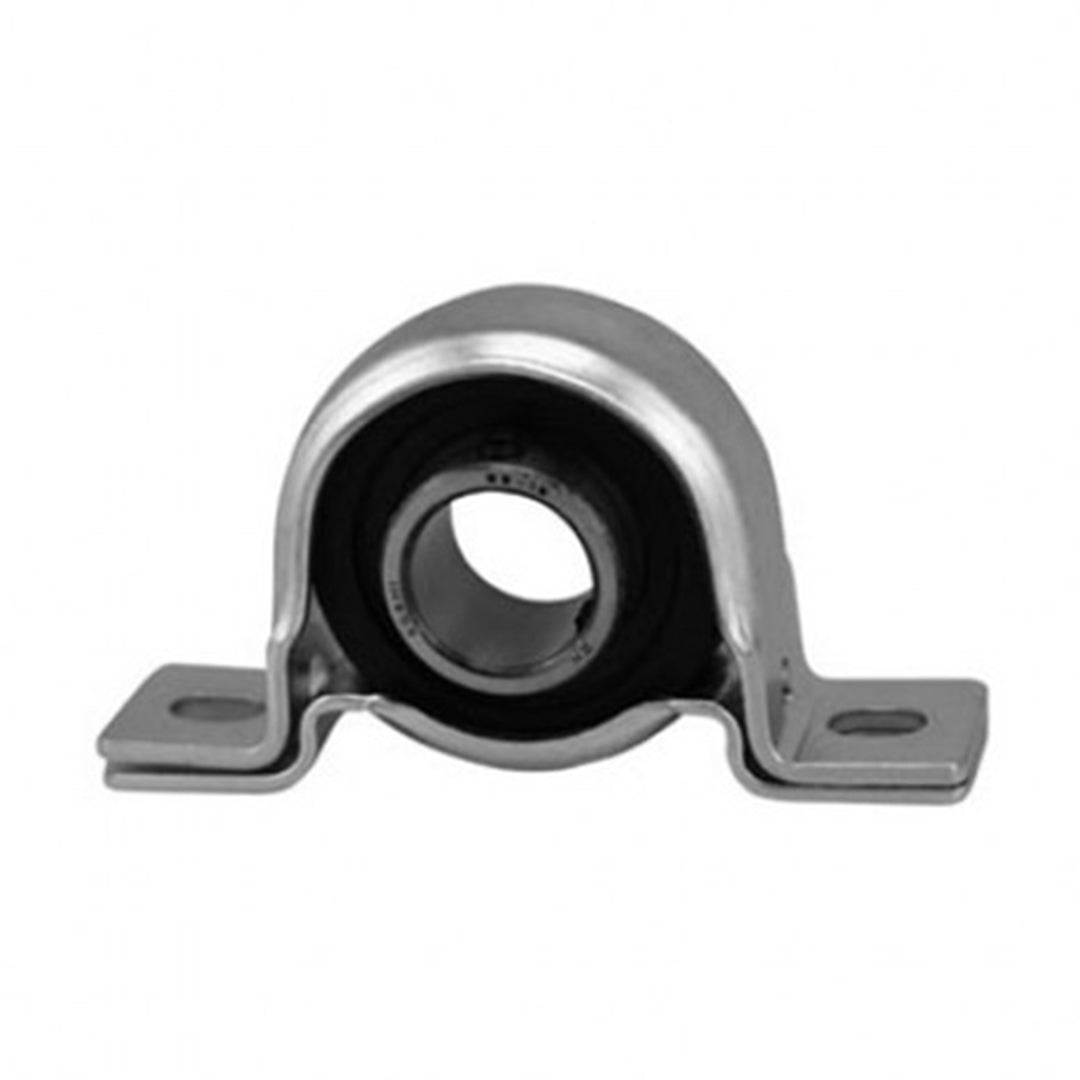

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode BPR 1

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode BPR 1 ตลับลูกปืนตุ๊กตา ASAHI ที่มาพร้อมแผ่นยางรองกันกระแทก นวัตกรรมจากญี่ปุ่นที่ช่วยลดแรงสั่นสะเทือนและดูดซับเสียงรบกวนได้อย่างมีประสิทธิภาพสูงสุด โครงสร้างภายนอกแข็งแรงผสานกับชั้นยางที่ช่วยให้เครื่องจักรทำงานได้อย่างนุ่มนวล ลดการส่งผ่านแรงสะเทือนไปยังโครงสร้างหลัก ชิ้นส่วนลูกปืนด้านในทำงานราบรื่นและเที่ยงตรง ช่วยลดการสึกหรอของแกนเพลา เหมาะสำหรับเครื่องจักรในอาคารพาณิชย์หรือพื้นที่ที่ต้องการควบคุมระดับเสียงอย่างเข้มงวด

คุณสมบัติ

• ตลับลูกปืนรหัส BPR 1 มาพร้อมยางรองซับแรง (Rubber cushioned) รุ่นกะทัดรัด
• การออกแบบมีชั้นยางขั้นกลางระหว่างลูกปืนกับตัวเสื้อเหล็กปั๊มเพื่อตัดเสียงรบกวน
• โดดเด่นในเรื่องการลดเสียงฮัมของมอเตอร์และเพลาในเครื่องปรับอากาศ
• ยางซับแรงมีคุณสมบัติกันความร้อน ไม่ละลายหรือเหนียวติดเมื่อใช้งานไปนานๆ
• น้ำหนักเบามากแต่ซับแรงสะท้านได้อย่างน่าทึ่ง ติดตั้งในฝ้าเพดานได้ดี

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI BPR 1
• รูปแบบเสื้อกะโหลก: เสื้อลูกปืนเหล็กพร้อมยางรองกะทัดรัด (Rubber Cushioned Pillow Block)
• ขนาดรูเพลาใช้งาน: 12 มิลลิเมตร
• ระบบลูกปืนภายใน: ลูกปืนหุ้มด้วยปลอกยางซับเสียงก่อนลงเสื้อเหล็กปั๊ม
• ลักษณะเฉพาะรุ่น BPR 1: นวัตกรรมผสานความแข็งแรงของเหล็กปั๊มและการซับเสียงของยาง

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Housing No.	Rubber Ring No.		Weight kg
Complete with B type	Complete with KH 200 + AE type		h	a	e	b	s	g	w	Bi	L	n		W			BPR	KHPR	BPR	KHPR
												BPR	KHPR
BPR 1	KHPR 201	12	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.19	0.21
BPR 2	KHPR 202	15	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.13	0.20
BPR 3	KHPR 203	17	25.4	98	76	32	9.5	3.2	50	22	28.6	6	6.5	28.6	M 8	PP 4	R 4	R 4F	0.16	0.19
BPR 4	KHPR 204	20	28.6	108	86	32	11.5	4	56	24.7	31	7	7.5	33.3	M 10	PP 5	R 5	R 5F	0.25	0.24
BPR 5	KHPR 205	25	33.3	117	95	38	11.5	4	66	27	31	7.5	7.5	38.1	M 10	PP 6	R 6	R 6F	0.33	0.35
BPR 6	KHPR 206	30	39.7	129	106	42	11.5	4.6	78	30.3	35.7	8	9	44.5	M 10	PP 7	R 7	R 7F	0.48	0.53

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): รหัสซีรีส์ BPR 1 เสื้อหมอนรองยางกันสะเทือนขนาดเล็ก
• วัสดุตัวเรือน (Housing Material): ยางบิวทิลซับแรงกระแทกหุ้มโครงเหล็กปั๊มขึ้นรูป
• รูปแบบการยึด (Mounting Type): ยึดแบบยืดหยุ่นเพื่อลดการแพร่กระจายของแรงสั่นสะเทือน
• ระยะรูน็อตยึด (Bolt Hole Spacing): 42 มิลลิเมตร เหมาะสำหรับอุปกรณ์ที่ต้องการความเงียบ
• น้ำหนักรวม (Approximate Mass): 0.25 กิโลกรัม ป้องกันเสียงฮัมจากมอเตอร์ไฟฟ้า

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI rubber cushioned pillow blockscode BPR 1 Data Sheet
