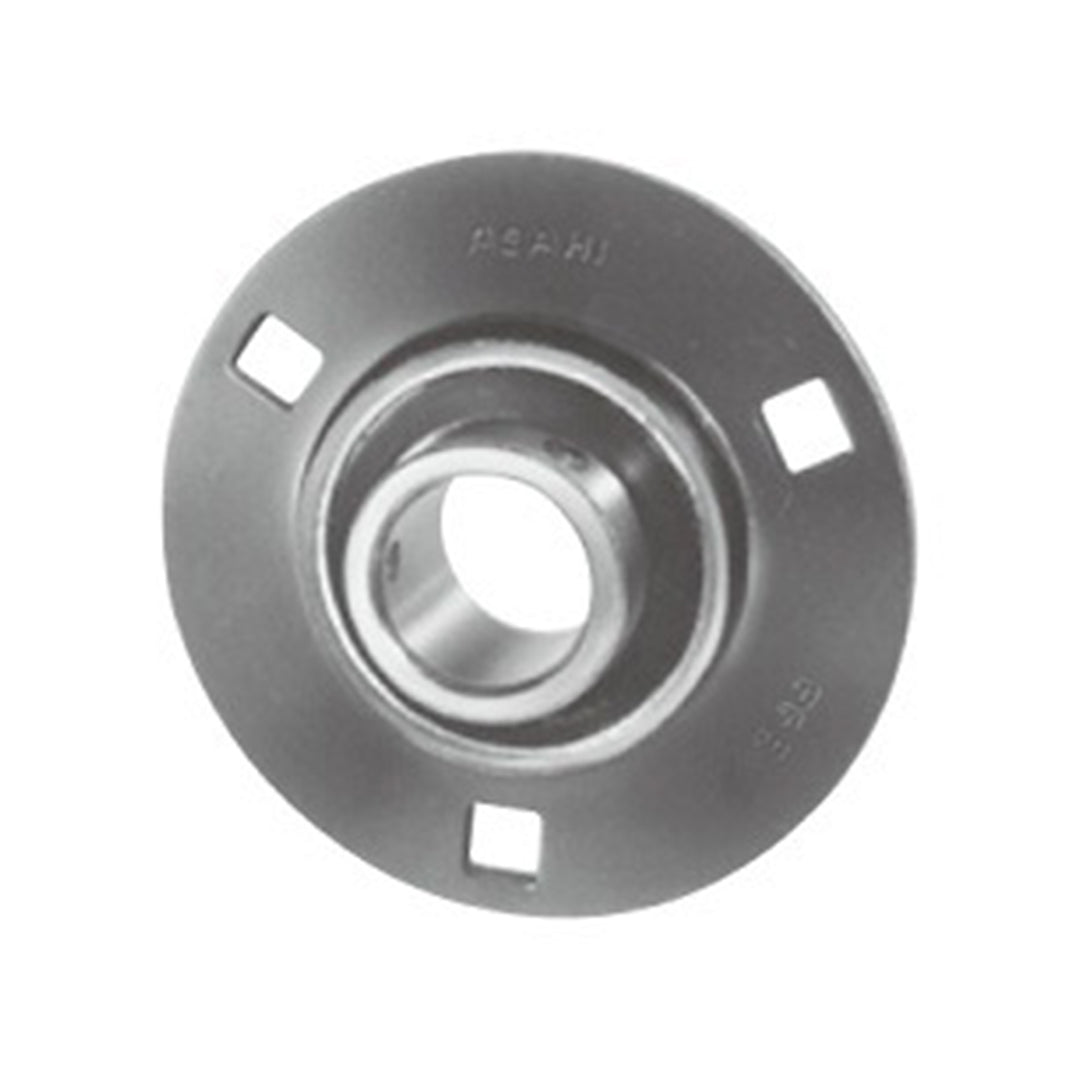

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 6

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 6 ตลับลูกปืนหน้าแปลนโครงสร้างเหล็กปั๊มASAHIผลิตภัณฑ์คุณภาพจากประเทศญี่ปุ่นที่วิศวกรเลือกใช้ออกแบบมาบนหลักการของพลศาสตร์เพื่อลดความต้านทานและเพิ่มความไหลลื่นในการส่งกำลังตัวเสื้อทำจากการปั๊มขึ้นรูปเหล็กกล้าแผ่นทำให้ได้รูปทรงที่พอดีกับแนวติดตั้งพร้อมน้ำหนักที่เบาลงอย่างเห็นได้ชัดการทำงานของตลับลูกปืนช่วยซับแรงกระแทกและรักษาแนวดิ่งของเพลาทำให้ระบบเฟืองหรือสายพานที่เชื่อมต่อทำงานได้อย่างแม่นยำลดการสูญเสียพลังงานและเพิ่มประสิทธิภาพโดยรวมของเครื่องจักรกล

คุณสมบัติ

• รหัส BPF 6 ออกแบบมาเพื่อเครื่องจักรที่ต้องการลดน้ำหนักรวมของโครงสร้างให้น้อยที่สุด
• แม้จะเป็นเหล็กปั๊ม แต่รหัสนี้ถูกเสริมความแข็งแรงบริเวณรอบขอบหน้าแปลนเพื่อรับแรงได้มากขึ้น
• ลดเสียงสะท้อนและเสียงครางของเครื่องจักรขณะทำงานได้อย่างน่าพอใจ
• ลูกปืนรองรับแรงเสียดทานต่ำ ช่วยประหยัดพลังงานไฟฟ้าในการขับเคลื่อนมอเตอร์
• ติดตั้งง่ายแม้ในจุดที่มีข้อจำกัดด้านความหนาของผนังเครื่องจักร

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: โครงสร้างเสื้อหน้าแปลนปั๊มขึ้นรูปทรงกลม
• การต้านทานความร้อน: ระบายความร้อนได้ดีเนื่องจากเสื้อบาง
• พิกัดรอบหมุน: ใช้งานได้เสถียรในความเร็วรอบมาตรฐาน
• ขนาดรูกลาง (Bore Size): รหัส 6 รองรับเพลาขนาด 30 มิลลิเมตร
• ความคุ้มค่า: ต้นทุนต่ำกว่าเมื่อเทียบกับเสื้อเหล็กหล่อในขนาดเดียวกัน

Unit No.		Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.		Weight kg
BPF	BPFT		a	p	t	b	s	F (Min.)	M	Bi	n			PF	PFT
BPF 1	BPFT 1	12	81	63.5	2	14	7	49	29	22	6	M6	B 1	PF 3	PFT 3	0.21
BPF 2	BPFT 2	15	81	63.5	2	14	7	49	29	22	6	M6	B 2	PF 3	PFT 3	0.20
BPF 3	BPFT 3	17	81	63.5	2	14	7	49	29	22	6	M6	B 3	PF 3	PFT 3	0.18
BPF 4	BPFT 4	20	90	71.5	2	16	9	56	33	24.7	7	M8	B 4	PF 4	PFT 4	0.25
BPF 5	BPFT 5	25	95	76	2	18	9	60	35	27	7.5	M8	B 5	PF 5	PFT 5	0.35
BPF 6	BPFT 6	30	113	90.5	2.6	18	11	71	38	30.3	8	M10	B 6	PF 6	PFT 6	0.54
BPF 7	BPFT 7	35	120	100	2.6	20	11	81	45	32.9	8.5	M10	B 7	PF 7	PFT 7	0.71

ข้อมูลทางเทคนิค

• ขนาดเพลา 65 มิลลิเมตร รองรับโหลดแนวแกนและแนวรัศมีผสมผสานได้อย่างมีประสิทธิภาพสูง
• โครงสร้างขนาดใหญ่พิเศษเหมาะสำหรับเครื่องจักรที่มีกำลังขับเคลื่อนสูงมาก
• ฝาครอบเหล็กปั๊มหนาแน่นป้องกันสิ่งสกปรกหนักเข้าสู่ชุดตลับลูกปืน
• ลดเสียงรบกวนและแรงสั่นสะเทือนขณะเครื่องจักรเดินเครื่องเต็มกำลัง
• ผ่านมาตรฐานการควบคุมการผลิตและความเที่ยงตรงระดับสากลจาก ASAHI

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 6 Data Sheet
