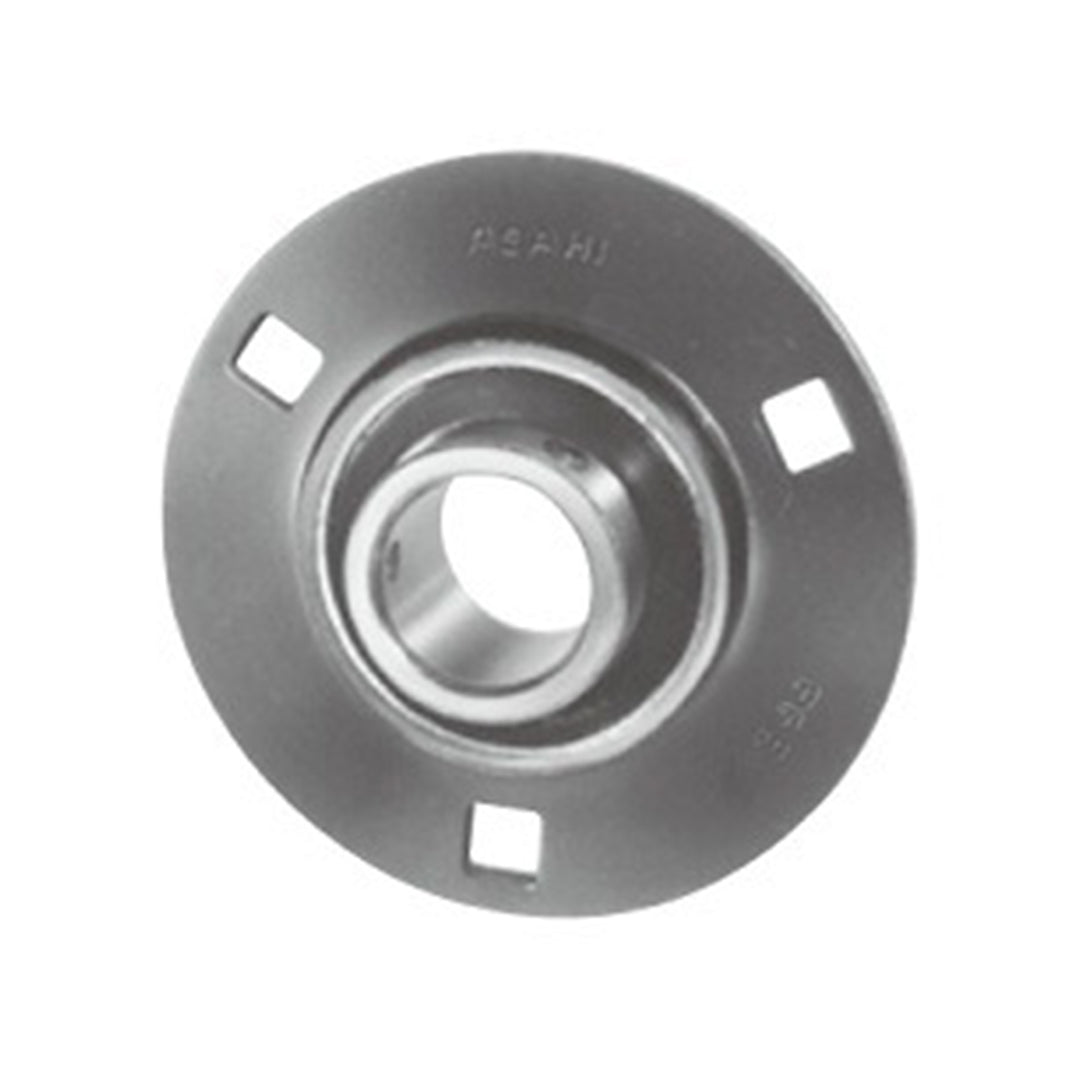

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 1

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 1 ตลับลูกปืนหน้าแปลนเสื้อเหล็กปั๊มจากASAHIแบรนด์ชั้นนำของญี่ปุ่นที่โดดเด่นด้านการออกแบบชิ้นส่วนน้ำหนักเบาแต่คงความแข็งแรงรุ่นนี้ใช้หลักการขึ้นรูปเหล็กแผ่นด้วยความดันสูงทำให้ได้เสื้อตลับลูกปืนที่มีขนาดกะทัดรัดประหยัดพื้นที่ติดตั้งแต่ยังคงประสิทธิภาพในการรองรับแกนเพลาและลดแรงเสียดทานได้อย่างดีเยี่ยมกลไกภายในช่วยให้เพลาหมุนได้อย่างอิสระและเที่ยงตรงเหมาะอย่างยิ่งสำหรับระบบเครื่องจักรที่ต้องการลดน้ำหนักรวมของโครงสร้างช่วยให้ประหยัดพลังงานในการขับเคลื่อนและตอบโจทย์การออกแบบทางวิศวกรรมสมัยใหม่

คุณสมบัติ

• เสื้อลูกปืนรหัส BPF 1 ผลิตจากเหล็กปั๊มขึ้นรูป (Pressed steel) ทำให้มีน้ำหนักเบาเป็นพิเศษ
• รูปแบบหน้าแปลนทรงกลมออกแบบมาสำหรับงานที่รับน้ำหนักไม่มากและต้องการความคล่องตัว
• ประหยัดพื้นที่ในการติดตั้ง เหมาะสำหรับเครื่องจักรขนาดเล็กหรืออุปกรณ์อัตโนมัติ
• โครงสร้างเหล็กปั๊มช่วยระบายความร้อนสะสมได้เร็วกว่าเสื้อลูกปืนแบบเหล็กหล่อ
• ตลับลูกปืน ASAHI ด้านในให้ความคล่องตัวในการหมุนสูง ลดภาระแรงเสียดทานของระบบ

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: หน้าแปลนแบบทรงกลม (Round Flange)
• วัสดุเสื้อลูกปืน: เสื้อเหล็กปั๊มขึ้นรูป (Pressed Steel Housing) น้ำหนักเบา
• พิกัดการรับน้ำหนัก: สำหรับงานรับน้ำหนักเบา (Light Duty)
• ขนาดรูกลาง (Bore Size): รหัส 1 รองรับเพลาขนาด 12 มิลลิเมตร
• จุดเด่น: ประหยัดพื้นที่และเหมาะสำหรับโครงสร้างเครื่องจักรขนาดเล็ก

Unit No.		Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.		Weight kg
BPF	BPFT		a	p	t	b	s	F (Min.)	M	Bi	n			PF	PFT
BPF 1	BPFT 1	12	81	63.5	2	14	7	49	29	22	6	M6	B 1	PF 3	PFT 3	0.21
BPF 2	BPFT 2	15	81	63.5	2	14	7	49	29	22	6	M6	B 2	PF 3	PFT 3	0.20
BPF 3	BPFT 3	17	81	63.5	2	14	7	49	29	22	6	M6	B 3	PF 3	PFT 3	0.18
BPF 4	BPFT 4	20	90	71.5	2	16	9	56	33	24.7	7	M8	B 4	PF 4	PFT 4	0.25
BPF 5	BPFT 5	25	95	76	2	18	9	60	35	27	7.5	M8	B 5	PF 5	PFT 5	0.35
BPF 6	BPFT 6	30	113	90.5	2.6	18	11	71	38	30.3	8	M10	B 6	PF 6	PFT 6	0.54
BPF 7	BPFT 7	35	120	100	2.6	20	11	81	45	32.9	8.5	M10	B 7	PF 7	PFT 7	0.71

ข้อมูลทางเทคนิค

• ขนาดเพลา 40 มิลลิเมตร โครงสร้างฝาครอบเหล็กปั๊มหนาพิเศษทนต่อแรงกระแทกเชิงกล
• เหมาะสำหรับติดตั้งกับผนังเครื่องจักรหรือโครงสร้างเหล็กที่ต้องการความมั่นคงสูง
• ตลับลูกปืนภายในรับน้ำหนักและแรงกดแนวรัศมีได้ในระดับพิกัดปานกลางถึงสูง
• ป้องกันฝุ่นผงละเอียดในโรงงานอุตสาหกรรมกระดาษและสิ่งทอได้อย่างยอดเยี่ยม
• เพิ่มความปลอดภัยในการปฏิบัติงานด้วยฝาปิดป้องกันอันตรายจากส่วนหมุน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pressed steel housing flange unitscode BPF 1 Data Sheet
