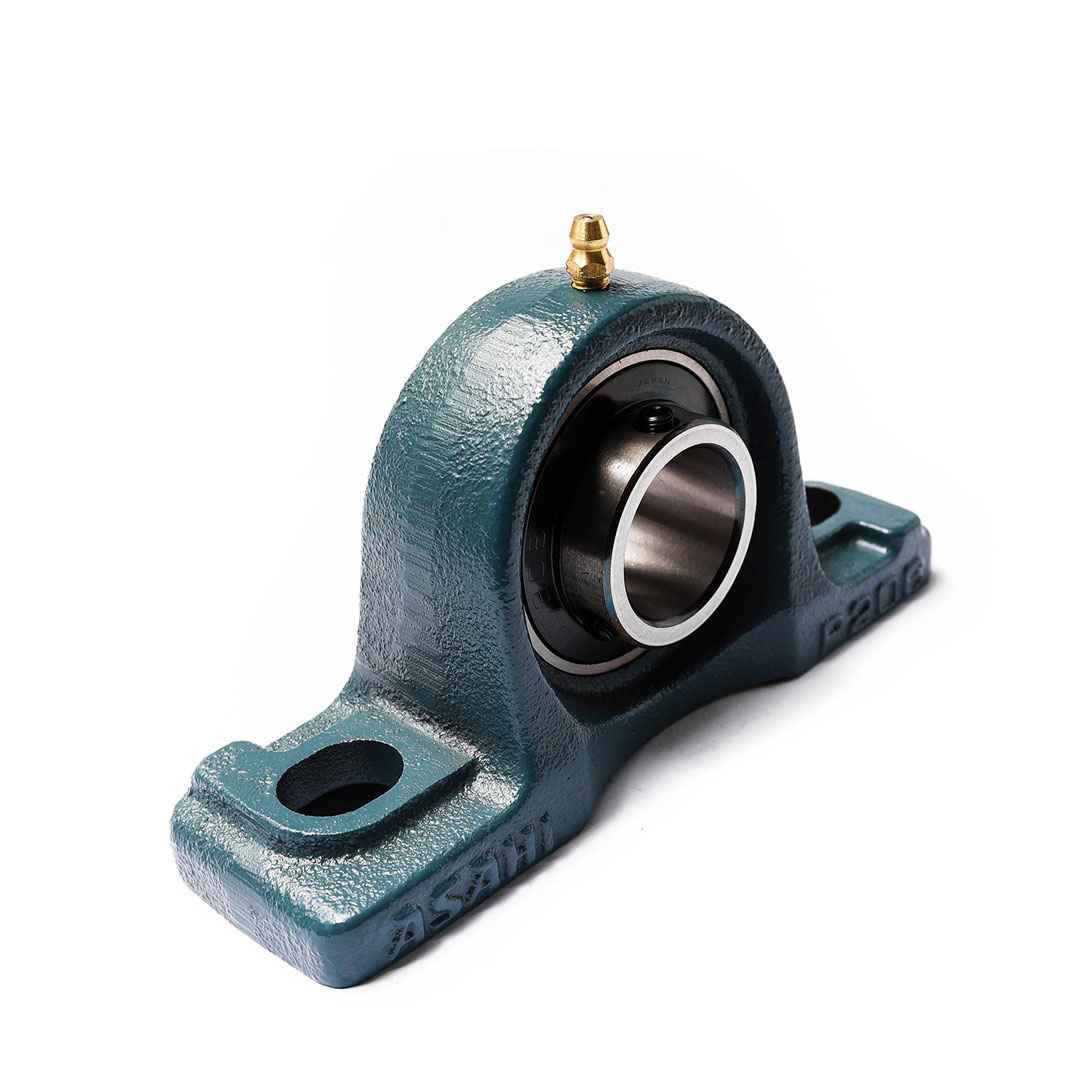

ตลับลูกปืน Bearing ASAHI pillow blockscode UCIP 319

ตลับลูกปืน Bearing ASAHI pillow blockscode UCIP 319 ตลับลูกปืน Bearing ASAHI ตัวเรือนหนาเกรดงานหนักพิเศษ (Heavy Duty Plummer) นวัตกรรมเพื่อความทนทานจากญี่ปุ่น โครงสร้าง UCIP ถูกหล่อขึ้นเพื่อรับมือกับโหลดที่เปลี่ยนแปลงอย่างฉับพลัน ฐานที่กว้างและหนาช่วยยึดเกาะโครงสร้างเครื่องจักรได้อย่างมั่นคง ไม่เกิดการขยับตัวที่ทำให้เพลาคดงอ การปกป้องลูกปืนจากการบิดตัวช่วยรักษาแนวร่องกลิ้งให้ทำงานสอดประสานกัน ลดการสึกหรอและเพิ่มความน่าเชื่อถือให้กับระบบขับเคลื่อนหลัก

คุณสมบัติ

• ตลับลูกปืนสำหรับเพลาขนาดใหญ่พิเศษ รหัส UCIP 319 ซีรีส์ 300 แบบเสื้อหล่อหนาตึ้บ
• รับโหลดจากการทำงานแบบกระชากสลับหยุด (Start-Stop Operation) ได้อย่างนุ่มนวล
• ขจัดปัญหาเพลาสั่นครางเสียงดังด้วยระบบการรัดตรึงแกนที่แน่นหนากว่ามาตรฐาน
• มีช่องทางอัดจาระบีที่กว้างขึ้น ช่วยให้การเปลี่ยนถ่ายสารหล่อลื่นใหม่ทำได้รวดเร็ว
• เป็นที่นิยมในระบบคั้นน้ำตาลหรือเครื่องรีดกระดาษม้วนในอุตสาหกรรมสิ่งพิมพ์

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: แบบขาตั้งผนังหนาพิเศษ (Thick-walled Pillow Block) รหัส UCIP 319
• ความแข็งแกร่ง: เป็นฐานลูกปืนแบบตันที่แข็งแกร่งที่สุดรุ่นหนึ่งของ ASAHI
• พิกัดการรับน้ำหนัก: ออกแบบเพื่อรองรับชิ้นงานและเพลาขนาดมหึมา (Heavy Duty)
• ความเหมาะสม: งานขุดเจาะหรือระบบหมุนกวนในถังขนาดใหญ่
• การยึดเพลา: ระบบสกรูล็อกเพลาแบบพิเศษสำหรับโครงสร้าง UCIP 319

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s	g	w	Bi	n
UCIP 313	65	110	310	250	70	22	30	208	75	30	M20	UC 313	IP 313	12.4
UCIP 314	70	110	330	270	75	25	35	215	78	33	M22	UC 314	IP 314	14.9
UCIP 315	75	120	340	280	75	25	35	230	82	32	M22	UC 315	IP 315	16.2
UCIP 316	80	120	350	290	85	25	40	235	86	34	M22	UC 316	IP 316	20.8
UCIP 317	85	130	370	310	85	25	40	255	96	40	M22	UC 317	IP 317	23.1
UCIP 318	90	130	400	330	85	29	45	260	96	40	M24	UC 318	IP 318	25.7
UCIP 319	95	150	410	340	85	29	45	285	103	41	M24	UC 319	IP 319	29.7
UCIP 320	100	150	430	360	85	29	45	295	108	42	M24	UC 320	IP 320	33.4
UCIP 322	110	170	490	410	100	32	50	335	117	46	M27	UC 322	IP 322	50.4
UCIP 324	120	170	510	430	100	32	50	345	126	51	M27	UC 324	IP 324	56.8
UCIP 326	130	200	550	470	110	32	50	390	135	54	M27	UC 326	IP 326	73.2
UCIP 328	140	200	590	500	110	35	55	400	145	59	M30	UC 328	IP 328	83.5

ข้อมูลทางเทคนิค

• ตุ๊กตาตลับลูกปืนแบบขาตั้งเสื้อหนารหัส UCIP 319 ทนทานงานเครื่องบดย่อย
• การออกแบบโครงสร้างเสื้อเสริมครีบความหนาต้านทานแรงบิดเบอร์ 319
• ยึดเพลาด้วยสกรูตัวหนอนต้านทานการคลายตัวจากการสั่นสะเทือนโมเดล UCIP 319
• ตัวเสื้อลูกปืนลดการเกิดเสียงดังขณะรับภาระโหลดเต็มพิกัดรหัส 319
• ระบบลูกปืนด้านในมีความแม่นยำสูง ช่วยให้เพลาหมุนนิ่งในซีรีส์ UCIP 319

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCIP 319 Data Sheet
