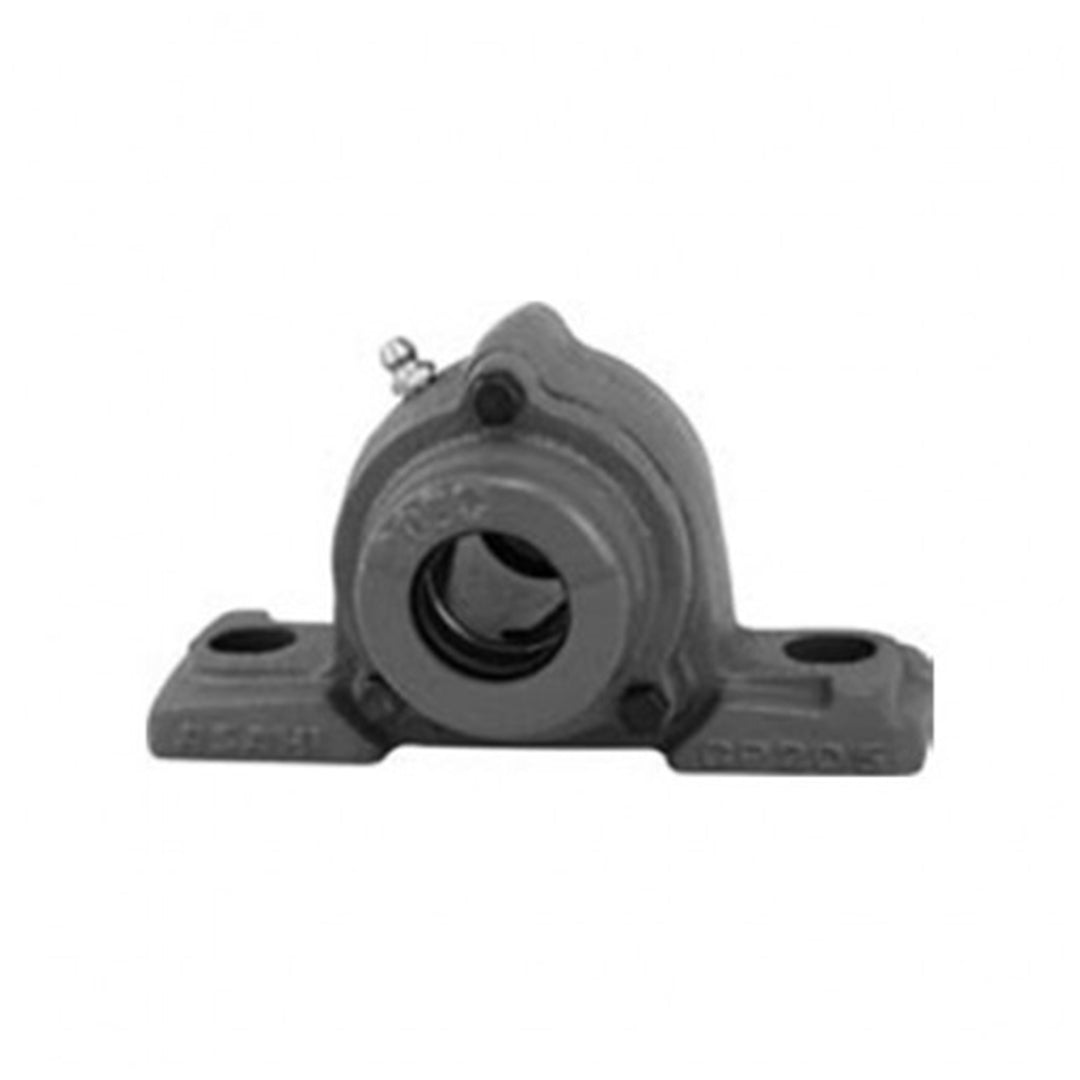

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 214C

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 214C ตลับลูกปืนอุตสาหกรรมขนาดใหญ่จาก ASAHI พร้อมระบบฝาครอบป้องกันเหล็กหล่อแบบปิดสนิท นวัตกรรมจากญี่ปุ่นเพื่อการปกป้องสูงสุด ฝาครอบออกแบบมาให้ทนทานต่อการกัดกร่อนและแรงดันจากสภาพแวดล้อมภายนอก ช่วยรักษาความสะอาดภายในตลับลูกปืนได้อย่างเด็ดขาด การป้องกันนี้ช่วยรักษารูปทรงของลูกกลิ้งและแหวนวงแหวนไม่ให้สึกหรอผิดรูป ทำให้ระบบรองรับน้ำหนักทำงานได้อย่างเที่ยงตรงและยืดอายุการบำรุงรักษาในสายการผลิตอุตสาหกรรมหนัก

คุณสมบัติ

• ตลับลูกปืนเบอร์ใหญ่ CUCP 214C เสริมด้วยฝาครอบเหล็กหล่อแบบเปิดเพื่อความปลอดภัย
• ต้านทานแรงดัดโค้งของเพลาที่อาจเกิดขึ้นจากการรับน้ำหนักที่ไม่สม่ำเสมอ
• ฝาเหล็กหล่อช่วยป้องกันอันตรายแก่พนักงานหากเกิดอุบัติเหตุชิ้นส่วนกระเด็น
• รักษาสภาพแวดล้อมภายในตลับลูกปืนให้เหมาะสมกับการหล่อลื่นอยู่เสมอ
• นิยมติดตั้งในเตาอบอุตสาหกรรมหรือพัดลมระบายอากาศขนาดมหึมา

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งพร้อมฝาครอบเหล็กหล่อ (Cast Iron Cover) รหัส CUCP 214C
• ลักษณะฝาครอบ: ฝาทะลุ (Open Cover ชนิด C) ลดปัญหาการอุดตันของสิ่งสกปรก
• การรับแรง: สำหรับระบบส่งกำลังเพลาขนาดใหญ่ (Standard Duty 200 Series)
• คุณสมบัติเสริม: เสริมความแกร่งให้จุดหมุนของเครื่องจักร
• การล็อกเพลา: ขันล็อกด้วยสกรูตัวหนอนขนาดใหญ่เข้ากับรหัส CUCP 214C

Unit No.		Shaft Diam. mm	Dimensions mm											Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		h	a	e	b	s1	s2	g	w	Z	Bi	n
CUCP 201C	CUCP 201CE	12	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 201	CP 203	1.1
CUCP 202C	CUCP 202CE	15	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 202	CP 203	1.1
CUCP 203C	CUCP 203CE	17	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 203	CP 203	1.1
CUCP 204C	CUCP 204CE	20	33.3	127	95	38	13	19	15	69	62	31	12.7	M10	UC 204	CP 204	1.1
CUCP 205C	CUCP 205CE	25	36.5	140	105	38	13	16	16	76	70	34.1	14.3	M10	UC 205	CP 205	1.4
CUCP 206C	CUCP 206CE	30	42.9	165	121	48	17	21	18	87	74	38.1	15.9	M14	UC 206	CP 206	2.0
CUCP 207C	CUCP 207CE	35	47.6	167	127	48	17	21	19	97	80	42.9	17.5	M14	UC 207	CP 207	2.5
CUCP 208C	CUCP 208CE	40	49.2	184	137	54	17	25	19	104	90	49.2	19	M14	UC 208	CP 208	3.0
CUCP 209C	CUCP 209CE	45	54	190	146	54	17	22	20	114	90	49.2	19	M14	UC 209	CP 209	3.4
CUCP 210C	CUCP 210CE	50	57.2	206	159	60	20	25	22	120	98	51.6	19	M16	UC 210	CP 210	4.1
CUCP 211C	CUCP 211CE	55	63.5	219	171	60	20	25	22	133	100	55.6	22.2	M16	UC 211	CP 211	5.0
CUCP 212C	CUCP 212CE	60	69.8	241	184	70	20	25	25	145	114	65.1	25.4	M16	UC 212	CP 212	6.7
CUCP 213C	CUCP 213CE	65	76.2	265	203	70	25	29	27	156	118	65.1	25.4	M20	UC 213	CP 213	7.8
CUCP 214C	CUCP 214CE	70	79.4	266	210	72	25	31	27	162	134	74.6	30.2	M20	UC 214	CP 214	9.3
CUCP 215C	CUCP 215CE	75	82.6	275	217	74	25	31	28	167	136	77.8	33.3	M20	UC 215	CP 215	9.6
CUCP 216C	CUCP 216CE	80	88.9	292	232	78	25	31	30	188	146	82.6	33.3	M20	UC 216	CP 216	12.2
CUCP 217C	CUCP 217CE	85	95.2	310	247	83	25	31	32	199	150	85.7	34.1	M20	UC 217	CP 217	14.2
CUCP 218C	CUCP 218CE	90	101.6	327	262	88	27	33	34	211	164	96	39.7	M22	UC 218	CP 218	18.2

ข้อมูลทางเทคนิค

• เสื้อตลับลูกปืนแบบขาตั้งขนาดใหญ่รหัส CUCP 214C พร้อมอุปกรณ์ฝาครอบเหล็กหล่อ
• รูปแบบฝาปิดแบบทึบ (C) รักษาอุณหภูมิและความชื้นสัมพัทธ์ในห้องลูกปืนเบอร์ 214
• เหมาะสำหรับเครื่องจักรปั่นกวนหรือบดที่ต้องการความแข็งเกร็งสูงในรุ่น CUCP 214C
• ชุดเกลียวตัวหนอนแบบพิเศษจับยึดเพลาไม่ให้เกิดการรูดในรหัส 214C
• ตลับลูกปืนลดความเสียดทานได้ยอดเยี่ยมภายใต้การปกป้องของซีรีส์ CUCP 214C

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 214C Data Sheet
