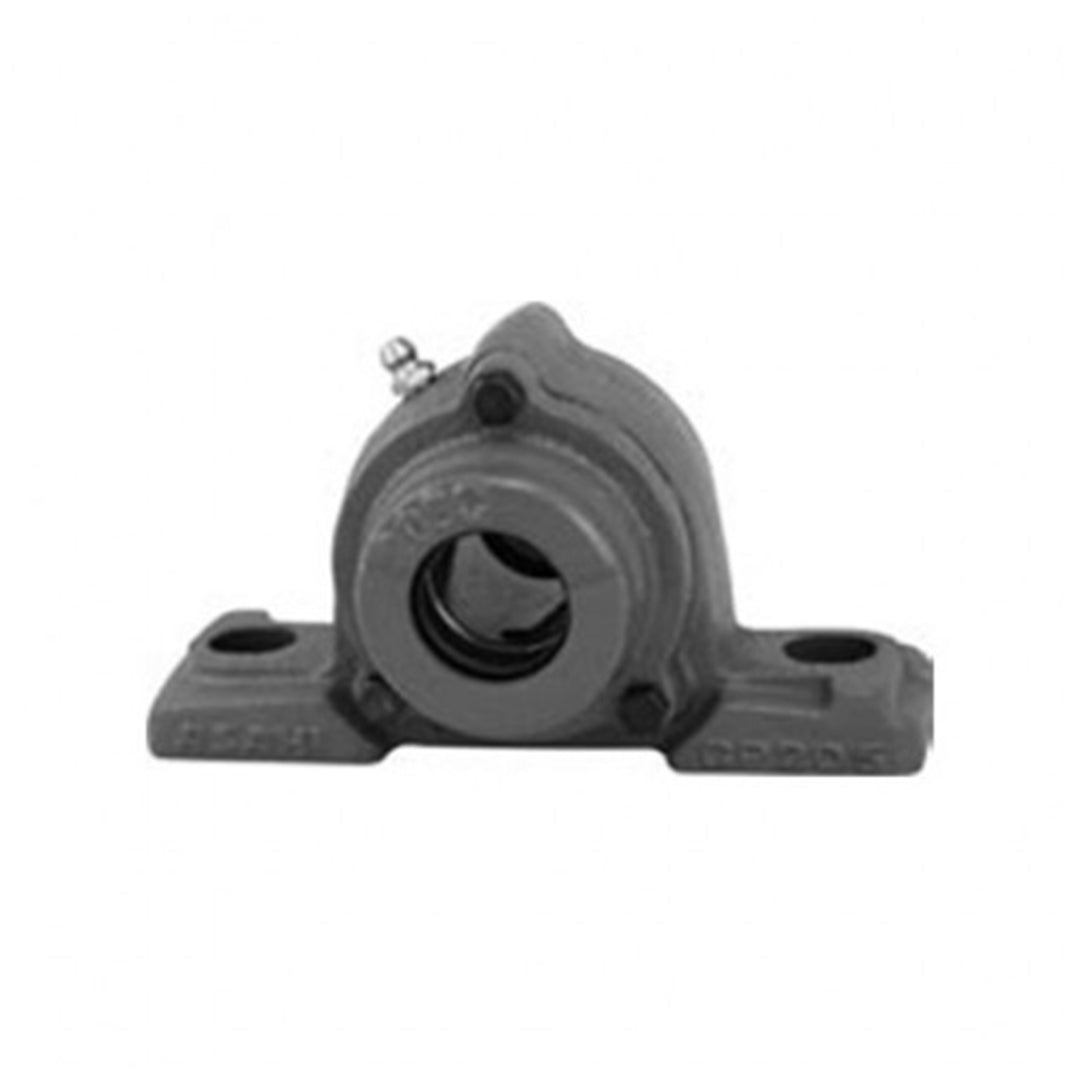

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 201CE

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 201CE ตลับลูกปืนตุ๊กตา ASAHI โดดเด่นด้วยฝาครอบเหล็กหล่อแบบเปิดร้อยเพลา (Cast Iron Covers - E Type) จากแบรนด์ชั้นนำของญี่ปุ่น การติดตั้งฝาครอบเหล็กหล่อแบบร้อยเพลาทะลุช่วยป้องกันเศษวัสดุฝุ่นละอองเข้าสู่เม็ดลูกปืน ในขณะที่ยอมให้เพลายื่นผ่านได้ โครงสร้างนี้เหมาะสำหรับระบบเพลายาวต่อเนื่อง ช่วยรักษาสภาพจาระบีให้อยู่ได้ยาวนานขึ้นและป้องกันซีลหลักจากการกระแทก คงประสิทธิภาพการหมุนที่ราบรื่นและทนทานในทุกสภาพการทำงาน

คุณสมบัติ

• ตุ๊กตาตลับลูกปืนแบบมีฝาครอบเหล็กหล่อชนิดปิดทึบ (CE) รหัส CUCP 201CE สำหรับงานเพลาท้าย
• ฝาปิดทึบด้านหนึ่งช่วยป้องกันน้ำและฝุ่นละอองเข้าสู่ลูกปืนได้อย่างเด็ดขาด 100%
• เหมาะสำหรับใช้งานที่ปลายเพลา เพื่อความสวยงามและเพิ่มความปลอดภัยสูงสุด
• ตัวเสื้อหล่อจากวัสดุชั้นดี ไม่แตกร้าวแม้ติดตั้งในพื้นที่ที่มีความสั่นสะเทือน
• มักถูกเลือกใช้ในอุตสาหกรรมอาหารและยาที่ต้องการความสะอาดของปลายแกนหมุน

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งพร้อมฝาครอบเหล็กหล่อ (Cast Iron Cover) รหัส CUCP 201CE
• ลักษณะฝาครอบ: ฝาปิดทึบปลายเพลา (Closed End ชนิด CE) ปิดสนิท 100%
• ความปลอดภัย: ป้องกันอันตรายจากปลายเพลาหมุนที่ยื่นออกมา
• การกันฝุ่นและน้ำ: ปกป้องตลับลูกปืนจากความชื้นและสิ่งสกปรกได้สูงสุด
• การยึดติดเพลา: ล็อกเพลาด้วยสกรูตัวหนอนซ่อนอยู่ภายในฝาของรุ่น CUCP 201CE

Unit No.		Shaft Diam. mm	Dimensions mm											Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		h	a	e	b	s1	s2	g	w	Z	Bi	n
CUCP 201C	CUCP 201CE	12	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 201	CP 203	1.1
CUCP 202C	CUCP 202CE	15	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 202	CP 203	1.1
CUCP 203C	CUCP 203CE	17	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 203	CP 203	1.1
CUCP 204C	CUCP 204CE	20	33.3	127	95	38	13	19	15	69	62	31	12.7	M10	UC 204	CP 204	1.1
CUCP 205C	CUCP 205CE	25	36.5	140	105	38	13	16	16	76	70	34.1	14.3	M10	UC 205	CP 205	1.4
CUCP 206C	CUCP 206CE	30	42.9	165	121	48	17	21	18	87	74	38.1	15.9	M14	UC 206	CP 206	2.0
CUCP 207C	CUCP 207CE	35	47.6	167	127	48	17	21	19	97	80	42.9	17.5	M14	UC 207	CP 207	2.5
CUCP 208C	CUCP 208CE	40	49.2	184	137	54	17	25	19	104	90	49.2	19	M14	UC 208	CP 208	3.0
CUCP 209C	CUCP 209CE	45	54	190	146	54	17	22	20	114	90	49.2	19	M14	UC 209	CP 209	3.4
CUCP 210C	CUCP 210CE	50	57.2	206	159	60	20	25	22	120	98	51.6	19	M16	UC 210	CP 210	4.1
CUCP 211C	CUCP 211CE	55	63.5	219	171	60	20	25	22	133	100	55.6	22.2	M16	UC 211	CP 211	5.0
CUCP 212C	CUCP 212CE	60	69.8	241	184	70	20	25	25	145	114	65.1	25.4	M16	UC 212	CP 212	6.7
CUCP 213C	CUCP 213CE	65	76.2	265	203	70	25	29	27	156	118	65.1	25.4	M20	UC 213	CP 213	7.8
CUCP 214C	CUCP 214CE	70	79.4	266	210	72	25	31	27	162	134	74.6	30.2	M20	UC 214	CP 214	9.3
CUCP 215C	CUCP 215CE	75	82.6	275	217	74	25	31	28	167	136	77.8	33.3	M20	UC 215	CP 215	9.6
CUCP 216C	CUCP 216CE	80	88.9	292	232	78	25	31	30	188	146	82.6	33.3	M20	UC 216	CP 216	12.2
CUCP 217C	CUCP 217CE	85	95.2	310	247	83	25	31	32	199	150	85.7	34.1	M20	UC 217	CP 217	14.2
CUCP 218C	CUCP 218CE	90	101.6	327	262	88	27	33	34	211	164	96	39.7	M22	UC 218	CP 218	18.2

ข้อมูลทางเทคนิค

• ตุ๊กตาลูกปืนพร้อมฝาครอบเหล็กหล่อแบบเปิด (Open type) รหัส CUCP 201CE
• ฝาครอบรหัส CE ออกแบบมาให้แกนเพลาสามารถทะลุผ่านได้สำหรับการเชื่อมต่อเบอร์ 201
• โครงสร้างเสื้อลูกปืนแบบขาตั้งทนทานต่อการบิดงอตามสเปกของรุ่น CUCP 201CE
• ปกป้องตลับลูกปืนจากเศษวัสดุตกหล่นด้านบนในขณะที่เพลายังส่งกำลังต่อไปได้รหัส 201CE
• ยึดเพลาด้วยสกรูตัวหนอนได้อย่างแน่นหนาและปรับระดับได้ในซีรีส์ CUCP 201CE

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 201CE Data Sheet
