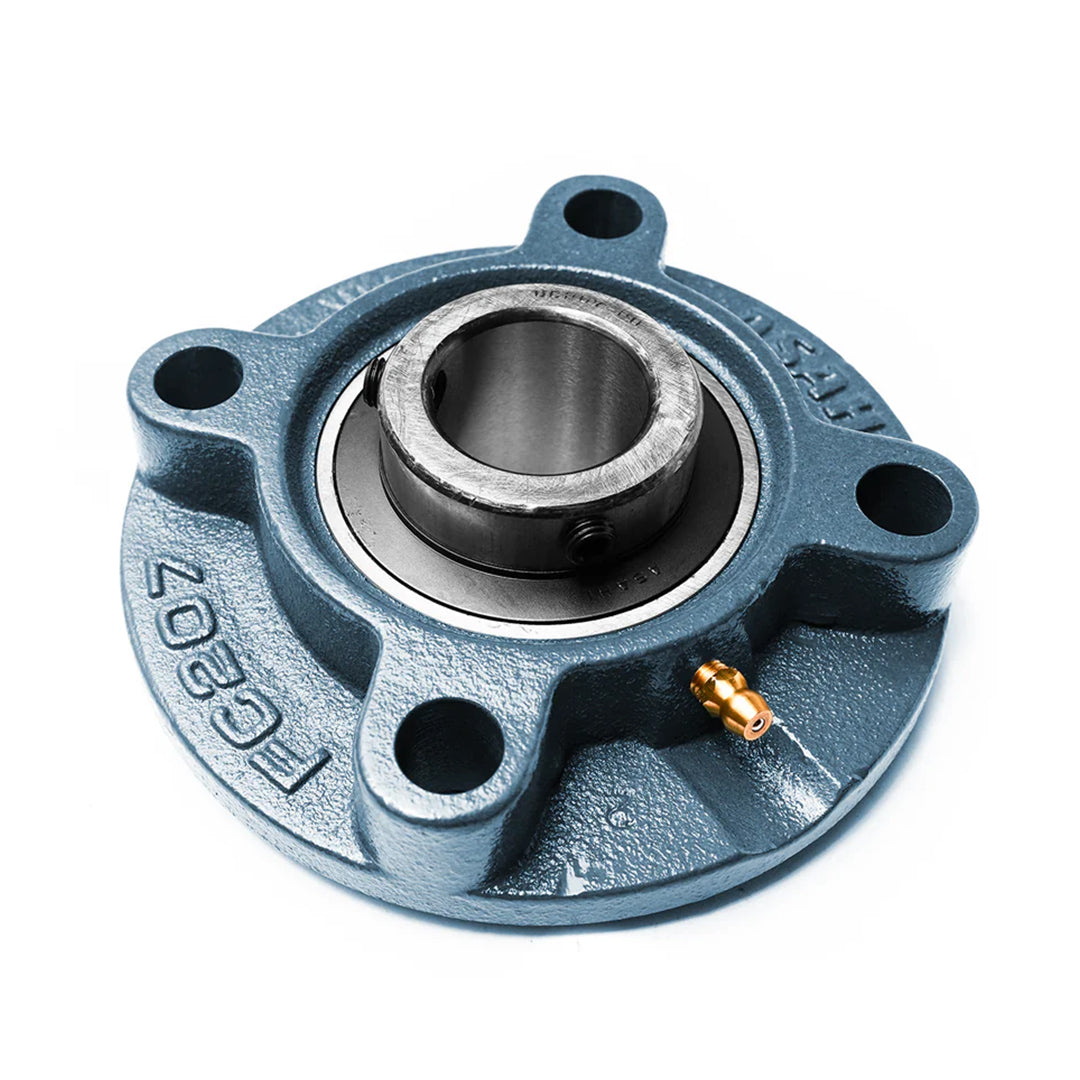

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X07

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X07 อุปกรณ์ตลับลูกปืนหน้าแปลนแบบตลับคาร์ทริดจ์ASAHIผลิตภัณฑ์มาตรฐานสูงจากญี่ปุ่นออกแบบมาเพื่อการติดตั้งที่ต้องการความเที่ยงตรงของจุดศูนย์กลางขั้นสุดขอบด้านหลังที่ยื่นออกมาทำหน้าที่เป็นตัวนำศูนย์เมื่อประกอบเข้ากับรูเจาะของเครื่องจักรป้องกันการเบี่ยงเบนของเพลาขณะทำงานกลไกตลับลูกปืนด้านในช่วยกระจายน้ำหนักโหลดและลดความฝืดทำให้แกนหมุนทำงานได้เต็มสมรรถนะลดความร้อนสะสมและลดอัตราการสึกหรอของชิ้นส่วนต่อเนื่องถือเป็นการออกแบบที่ตอบโจทย์หลักวิศวกรรมเครื่องกลอย่างแท้จริง

คุณสมบัติ

• หน้าแปลนแบบมีบ่ายื่นรหัส UCFC X07 รองรับเพลาขนาดกลางและรับแรงกระทำต่อเนื่องได้ยอดเยี่ยม
• ติดตั้งง่ายและรวดเร็วเมื่อประกอบเข้ากับเครื่องจักรที่มีการเจาะรูรองรับบ่าคาร์ทริดจ์เตรียมไว้แล้ว
• เสื้อเหล็กหล่อสามารถกระจายความร้อนจากการเสียดสีของเม็ดลูกปืนออกสู่ภายนอกได้อย่างรวดเร็ว
• ซีลป้องกันฝุ่นประสิทธิภาพสูงช่วยปกป้องลูกปืนจากการใช้งานในพื้นที่ที่มีเศษวัสดุหนาแน่น
• ชุดลูกปืนสามารถทนต่อแรงบิดที่เกิดจากการสตาร์ทและหยุดเครื่องจักรบ่อยครั้งได้อย่างดี

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: หน้าแปลนกลม 4 รู พร้อมไกด์นำศูนย์ (Pilot)
• ประเภทความทนทาน: งาน Medium Duty ทนทานต่อแรงสั่นสะเทือน
• ลักษณะลูกปืนด้านใน: ลูกปืนร่องลึกหน้ากว้างแบบ UC
• ขนาดรูกลาง (Bore Size): รหัส X07 รองรับเพลาขนาด 35 มิลลิเมตร
• การล็อคเพลา: ใช้ Set Screw 2 ตัวทำมุม 120 องศา

Unit No.	Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
		a	p	e	i	s	j	k	g	f	Z	Bi	n
UCFC X05	25	111	92	65	10	9.5	6	9.5	24	76	32.2	38.1	15.9	M8	UC X05	FC X05	1.1
UCFC X06	30	127	105	74.2	8	12	9.5	9.5	22.5	85	33.4	42.9	17.5	M10	UC X06	FC X06	1.4
UCFC X07	35	133	111	78.5	9	12	11	11	26	92	39.2	49.2	19	M10	UC X07	FC X07	1.8
UCFC X08	40	133	111	78.5	9	12	11	11	26	92	39.2	49.2	19	M10	UC X08	FC X08	1.8
UCFC X09	45	155	130	91.9	8	14	12	11	25	108	40.6	51.6	19	M12	UC X09	FC X09	2.5
UCFC X10	50	162	136	96.2	7	14	16	11	25	118	40.4	55.6	22.2	M12	UC X10	FC X10	2.9
UCFC X11	55	180	152	107.5	4	16	22	13	26	127	43.7	65.1	25.4	M14	UC X11	FC X11	4.0
UCFC X12	60	194	165	116.7	11	16	20	14	33	140	50.7	75.1	25.4	M14	UC X12	FC X12	4.6
UCFC X13	65	194	165	116.7	11	16	20	14	33	140	55.4	74.6	30.2	M14	UC X13	FC X13	4.9
UCFC X14	70	222	190	134.3	14	19	20	14	36	164	58.5	77.8	33.3	M16	UC X14	FC X14	7.4
UCFC X15	75	222	190	134.3	12	19	22	16	35	164	61.3	82.6	33.3	M16	UC X15	FC X15	7.4
UCFC X16	80	260	219	154.8	10	23	25	19	36	186	61.6	85.7	34.1	M20	UC X16	FC X16	11.5
UCFC X17	85	260	219	154.8	10	23	25	19	36	186	66.3	96	39.7	M20	UC X17	FC X17	11.1
UCFC X18	90	260	219	154.8	12	23	28	19	43	186	73.1	104	42.9	M20	UC X18	FC X18	11.3
UCFC X20	100	276	238	168.3	22	23	28	22	66	206	90.3	117.5	49.2	M20	UC X20	FC X20	15.9

ข้อมูลทางเทคนิค

• ชนิดซีลพิเศษรหัส E ขนาดเพลา 55 มิลลิเมตร รองรับแรงกระชาก (Shock Load) ได้ดีในกระบวนการผลิตที่มีการเริ่ม-หยุดบ่อยครั้ง
• ซีลยางทนแรงดันสูงป้องกันละอองน้ำจากการฉีดล้างทำความสะอาดเครื่องจักร
• โครงสร้างตัวเสื้อหนาแน่นรองรับภาระงานหนักในอุตสาหกรรมปิโตรเคมี
• ลดความเสี่ยงในการเกิดสนิมบริเวณผิวสัมผัสแกนเพลา
• ให้เสถียรภาพการทำงานสูงสุดตลอดอายุการใช้งาน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X07 Data Sheet
