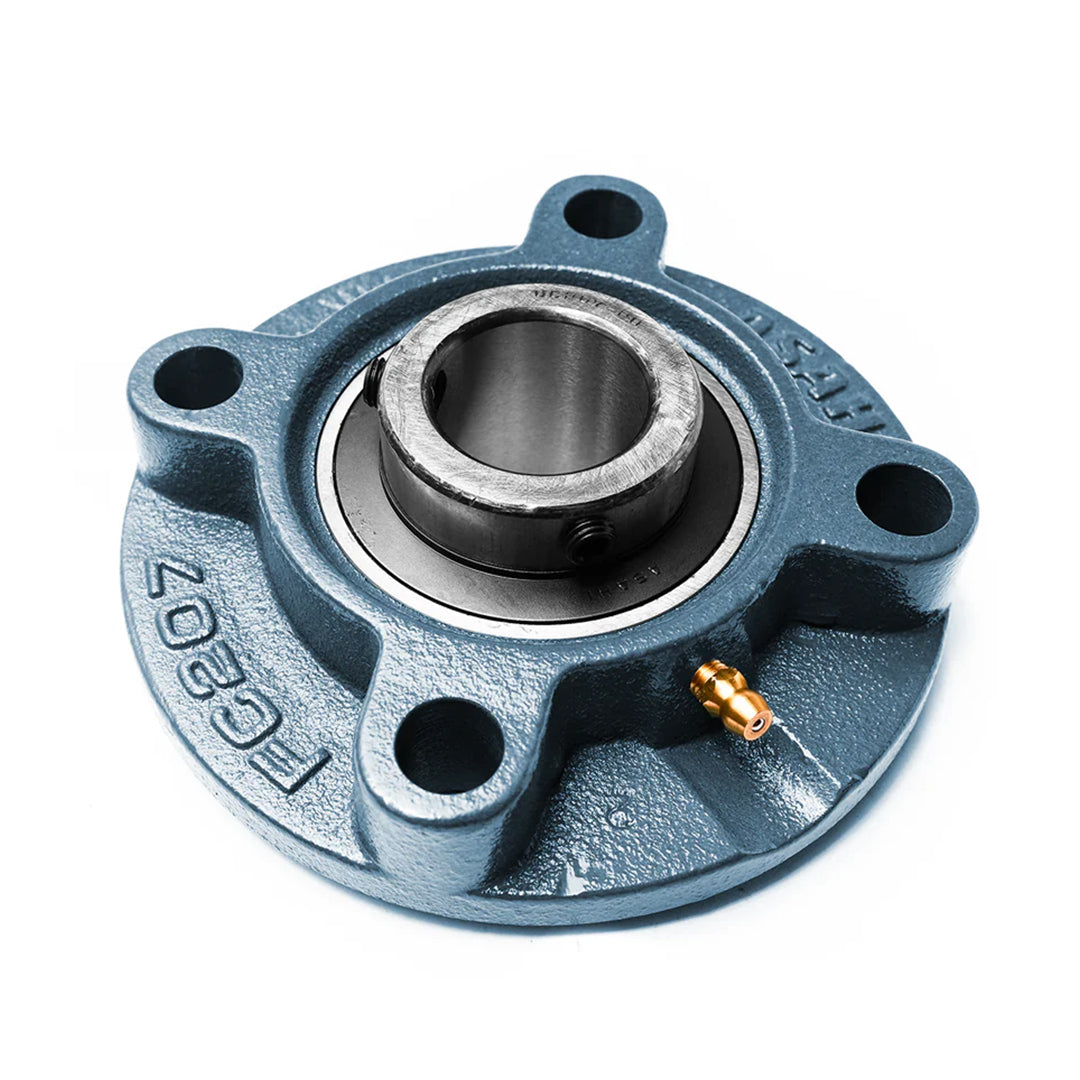

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X06

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X06 ชุดตลับลูกปืนคาร์ทริดจ์หน้าแปลนกลมASAHIนวัตกรรมจากประเทศญี่ปุ่นที่ชูจุดเด่นเรื่องการรักษาแนวศูนย์กลางของเพลาได้อย่างสมบูรณ์แบบด้วยดีไซน์ขอบบ่าด้านหลังที่สวมร่องได้พอดีช่วยตัดปัญหาเพลาไม่ได้ฉากหรือการประกอบที่คลาดเคลื่อนตลับลูกปืนทำหน้าที่รองรับการหมุนรอบจัดและลดแรงเสียดสีในระบบช่วยให้เครื่องจักรสามารถถ่ายเทกำลังได้อย่างต่อเนื่องโครงสร้างเหล็กหล่อเสริมความมั่นคงรับแรงสั่นสะเทือนได้ดีเป็นตัวเลือกที่วิศวกรไว้วางใจเพื่อยืดอายุการทำงานและรักษาคุณภาพของระบบขับเคลื่อน

คุณสมบัติ

• ชุดหน้าแปลนตลับทรงกลม UCFC X06 ออกแบบมารองรับโหลดระดับปานกลางได้อย่างมีประสิทธิภาพ
• รูยึดน็อต 4 ตำแหน่งบนหน้าแปลนกลมช่วยให้จับยึดกับผนังเครื่องจักรได้อย่างแน่นหนาและสม่ำเสมอ
• ตลับลูกปืน ASAHI ซีรีส์ X ผลิตจากเหล็กกล้าคุณภาพเกรดพรีเมียมเพื่อความแข็งแกร่งสูงสุด
• การออกแบบหน้าแปลนคาร์ทริดจ์ช่วยลดปัญหาเพลาหนีศูนย์เมื่อเครื่องจักรทำงานด้วยความเร็วสูง
• มีระบบหัวอัดจาระบีที่สามารถเติมสารหล่อลื่นใหม่เข้าไปเพื่อยืดอายุการใช้งานได้ตามต้องการ

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: ชุดหน้าแปลนแบบสอดเข้าร่อง (Cartridge Type) ทรงกลม
• การรับภาระโหลด: ซีรีส์รหัส X รองรับโหลดได้มากกว่าซีรีส์ 200
• การหาศูนย์: บ่าหน้าแปลนช่วยล็อคศูนย์กลางแกนเพลาได้อย่างเที่ยงตรง
• ขนาดรูกลาง (Bore Size): รหัส X06 รองรับเพลาขนาด 30 มิลลิเมตร
• ระบบหล่อลื่น: มีรูสำหรับติดตั้งหัวอัดจาระบี (Grease Nipple)

Unit No.	Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
		a	p	e	i	s	j	k	g	f	Z	Bi	n
UCFC X05	25	111	92	65	10	9.5	6	9.5	24	76	32.2	38.1	15.9	M8	UC X05	FC X05	1.1
UCFC X06	30	127	105	74.2	8	12	9.5	9.5	22.5	85	33.4	42.9	17.5	M10	UC X06	FC X06	1.4
UCFC X07	35	133	111	78.5	9	12	11	11	26	92	39.2	49.2	19	M10	UC X07	FC X07	1.8
UCFC X08	40	133	111	78.5	9	12	11	11	26	92	39.2	49.2	19	M10	UC X08	FC X08	1.8
UCFC X09	45	155	130	91.9	8	14	12	11	25	108	40.6	51.6	19	M12	UC X09	FC X09	2.5
UCFC X10	50	162	136	96.2	7	14	16	11	25	118	40.4	55.6	22.2	M12	UC X10	FC X10	2.9
UCFC X11	55	180	152	107.5	4	16	22	13	26	127	43.7	65.1	25.4	M14	UC X11	FC X11	4.0
UCFC X12	60	194	165	116.7	11	16	20	14	33	140	50.7	75.1	25.4	M14	UC X12	FC X12	4.6
UCFC X13	65	194	165	116.7	11	16	20	14	33	140	55.4	74.6	30.2	M14	UC X13	FC X13	4.9
UCFC X14	70	222	190	134.3	14	19	20	14	36	164	58.5	77.8	33.3	M16	UC X14	FC X14	7.4
UCFC X15	75	222	190	134.3	12	19	22	16	35	164	61.3	82.6	33.3	M16	UC X15	FC X15	7.4
UCFC X16	80	260	219	154.8	10	23	25	19	36	186	61.6	85.7	34.1	M20	UC X16	FC X16	11.5
UCFC X17	85	260	219	154.8	10	23	25	19	36	186	66.3	96	39.7	M20	UC X17	FC X17	11.1
UCFC X18	90	260	219	154.8	12	23	28	19	43	186	73.1	104	42.9	M20	UC X18	FC X18	11.3
UCFC X20	100	276	238	168.3	22	23	28	22	66	206	90.3	117.5	49.2	M20	UC X20	FC X20	15.9

ข้อมูลทางเทคนิค

• ชนิดซีลพิเศษรหัส E ขนาดเพลา 50 มิลลิเมตร เหมาะสำหรับงานพัดลมระบายอากาศอุตสาหกรรมและเครื่องจักรกวนผสม
• ระบบซีลป้องกันการซึมผ่านของความชื้นและไอเคมีในกระบวนการผลิต
• ตัวเสื้อรองรับแรงหมุนรอบจัดได้อย่างมั่นคงไร้การสั่นคลอน
• ช่วยลดต้นทุนค่าใช้จ่ายในการซ่อมบำรุงและเปลี่ยนตลับลูกปืนบ่อยๆ
• ผลิตตามมาตรฐานควบคุมคุณภาพเข้มงวดของแบรนด์ ASAHI ประเทศญี่ปุ่น

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge unitscode UCFC X06 Data Sheet
