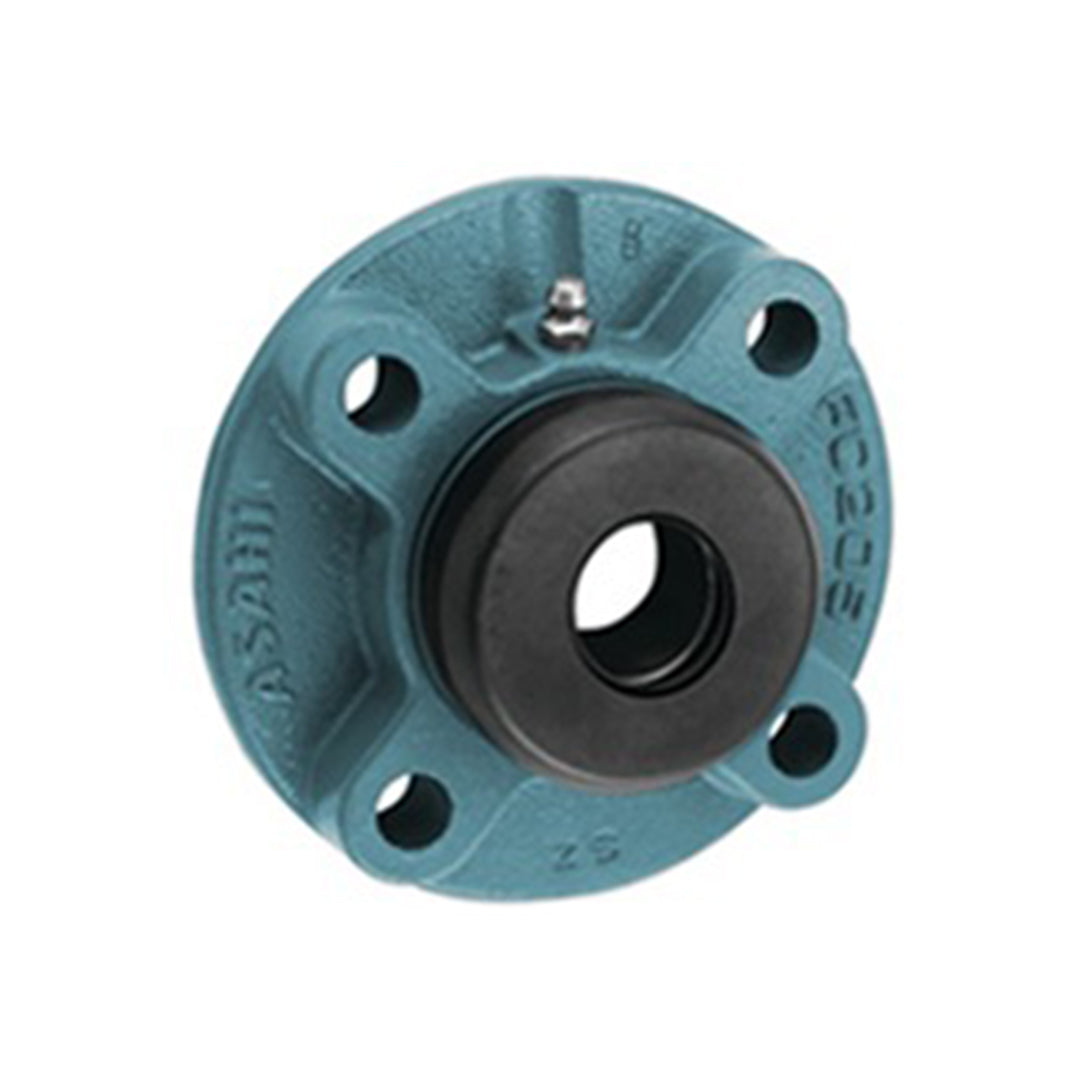

ตลับลูกปืน Bearing ASAHI flange cartridge units with pressed steel coverscode UCFC 202C

ตลับลูกปืน Bearing ASAHI flange cartridge units with pressed steel coverscode UCFC 202C ชุดตลับลูกปืนหน้าแปลนคาร์ทริดจ์ฝาครอบเหล็กปั๊มปิดทึบASAHIผลิตภัณฑ์คุณภาพจากประเทศญี่ปุ่นออกแบบเพื่อการปกป้องระบบหมุนด้วยฝาเหล็กปั๊มที่บางเบาแต่แข็งแรงกันฝุ่นละอองเข้าสู่สารหล่อลื่นบ่าสวมนำศูนย์ช่วยรักษาความเที่ยงตรงของแกนเพลาขณะทำงานตลับลูกปืนประคองการหมุนลดความฝืดได้อย่างดีเยี่ยมส่วนตัวเรือนเหล็กหล่อมีความต้านทานการสั่นสะเทือนช่วยให้การส่งกำลังเป็นไปอย่างสมบูรณ์แบบลดการซ่อมบำรุงในระยะยาว

คุณสมบัติ

• รหัส UCFC 202C ชุดหน้าแปลนตลับกลมน้ำหนักเบาพร้อมฝาเหล็กปั๊มแบบปลายเปิด (C) สำหรับงานมาตรฐาน
• ฝาปิดเหล็กปั๊ม (Pressed steel) ให้ความสมดุลระหว่างการป้องกันสิ่งสกปรกและรูปทรงที่กะทัดรัด
• รองรับความเร็วรอบระดับปานกลางได้อย่างราบรื่น ไม่เกิดเสียงหอนจากตลับลูกปืน
• หน้าแปลนมีบ่า (Spigot) สวมเข้ากับช่องของแท่นเครื่อง ช่วยให้จุดศูนย์กลางตรงเผงโดยอัตโนมัติ
• ลดภาระค่าใช้จ่ายด้วยฝาเหล็กปั๊มที่ราคาประหยัดกว่าฝาเหล็กหล่อ แต่ยังคงรักษาความสะอาดของลูกปืนได้ดี

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: ชุดเสื้อลูกปืนตุ๊กตาหน้าแปลนกลมแบบมีบ่าเซ็นเตอร์ (Pilot Joint)
• วัสดุฝาครอบ: แผ่นเหล็กปั๊มคุณภาพสูง เคลือบกันสนิม ชนิดปลายปิด (C Cover)
• พิกัดการรับน้ำหนัก: ซีรีส์ 200 รองรับภาระโหลดปานกลางในอุตสาหกรรมทั่วไป
• ขนาดรูกลาง (Bore Size): รหัส 202 รองรับเพลาขนาด 15 มิลลิเมตร
• ความปลอดภัยและความสะอาด: ปิดปลายเพลาหมุนเปลือย ป้องกันอันตรายและป้องกันจาระบีกระเด็น

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	p	e	i	s	j	k	g	f	Z	Bi	n
UCFC 201C	UCFC 201E	12	100	78	55.1	10	12	5	7	20.5	62	38	31	12.7	M10	UC 201	FC 204C	0.92
UCFC 202C	UCFC 202E	15	100	78	55.1	10	12	5	7	20.5	62	38	31	12.7	M10	UC 202	FC 204C	0.90
UCFC 203C	UCFC 203E	17	100	78	55.1	10	12	5	7	20.5	62	38	31	12.7	M10	UC 203	FC 204C	0.89
UCFC 204C	UCFC 204E	20	100	78	55.1	10	12	5	7	20.5	62	38	31	12.7	M10	UC 204	FC 204C	0.87
UCFC 205C	UCFC 205E	25	115	90	63.6	10	12	6	7	21	70	42	34.1	14.3	M10	UC 205	FC 205C	1.1
UCFC 206C	UCFC 206E	30	125	100	70.7	10	12	8	8	23	80	43	38.1	15.9	M10	UC 206	FC 206C	1.5
UCFC 207C	UCFC 207E	35	135	110	77.8	11	14	8	9	26	90	46	42.9	17.5	M12	UC 207	FC 207C	1.8
UCFC 208C	UCFC 208E	40	145	120	84.8	11	14	10	9	26	100	52	49.2	19	M12	UC 208	FC 208C	2.1
UCFC 209C	UCFC 209E	45	160	132	93.3	10	16	12	14	26	105	51	49.2	19	M14	UC 209	FC 209C	3.1
UCFC 210C	UCFC 210E	50	165	138	97.6	10	16	12	14	28	110	54	51.6	19	M14	UC 210	FC 210C	3.3
UCFC 211C	UCFC 211E	55	185	150	106.1	13	19	12	15	31	125	57	55.6	22.2	M16	UC 211	FC 211C	4.0
UCFC 212C	UCFC 212E	60	195	160	113.1	17	19	12	15	36	135	68	65.1	25.4	M16	UC 212	FC 212C	4.6
UCFC 213C	UCFC 213E	65	205	170	120.2	16	19	14	15	36	145	67	65.1	25.4	M16	UC 213	FC 213C	5.5

ข้อมูลทางเทคนิค

• ประเภท Two-bolt Flange Unit พร้อมฝาครอบเหล็กหล่อและซีลประสิทธิภาพสูง ขนาดเพลา 40 มิลลิเมตร
• รุ่นท็อปสุดของการผสมผสานเทคโนโลยีการซีลและตัวเสื้อจาก ASAHI
• ป้องกันสิ่งแปลกปลอม ความชื้น และสารเคมีกัดกร่อนได้ในระดับสูงสุด
• ตัวเสื้อเหล็กหล่อเหนียวหนาพิเศษรับภาระโหลดหนักและแรงกระแทกได้ดีเยี่ยม
• มอบความมั่นใจสูงสุดในการขับเคลื่อนเครื่องจักรในอุตสาหกรรมที่ท้าทายที่สุด

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge units with pressed steel coverscode UCFC 202C Data Sheet
