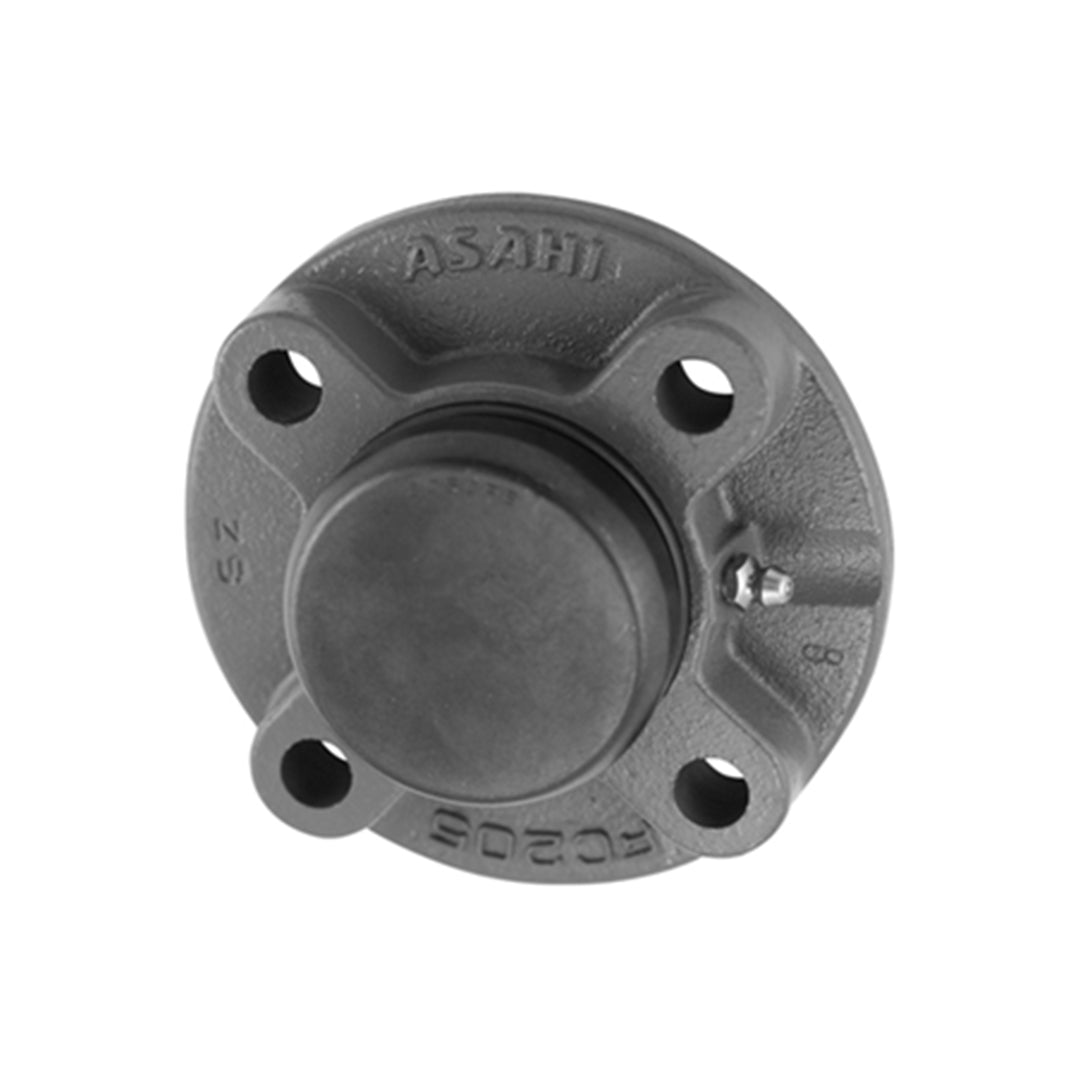

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 213CE

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 213CE ชุดรองรับเพลาคาร์ทริดจ์หน้าแปลนฝาเหล็กหล่อทะลุแบรนด์ASAHIมาตรฐานวิศวกรรมเครื่องกลจากประเทศญี่ปุ่นชูความโดดเด่นด้วยฝาครอบชนิดCEที่ซีลกันฝุ่นแต่ยังเปิดให้เพลายื่นออกไปเชื่อมต่อได้บ่ารับด้านหลังช่วยให้เครื่องจักรตั้งศูนย์ได้อย่างแม่นยำตลับลูกปืนช่วยรับแรงและลดการเสียดทานนุ่มนวลโครงสร้างเหล็กหล่อให้ความเหนียวแข็งแกร่งต้านทานแรงกระแทกยกระดับความสามารถในการทำงานของระบบส่งกำลังอย่างสมบูรณ์แบบ

คุณสมบัติ

• รหัส CUCFC 213CE เป็นชุดตลับลูกปืนฝาเหล็กหล่อปิดปลาย (CE) ที่ให้ความแข็งแรงระดับสูงสำหรับเพลาใหญ่
• ออกแบบมาเพื่อกักเก็บจาระบีไว้หล่อเลี้ยงเม็ดลูกปืนได้อย่างยาวนานที่สุด ป้องกันการแห้งกรอบแบบเด็ดขาด
• โครงสร้างคาร์ทริดจ์ช่วยถ่ายเทน้ำหนักบรรทุกเข้าสู่ผนังเครื่องจักรโดยตรง ไม่ฝืนตัวแกนเพลา
• เสื้อเหล็กหล่อรับประกันความทนทานต่อการแตกร้าวจากความร้อนและความเค้นสลับ (Alternating stress)
• สามารถทนทานต่อน้ำฉีดล้างแรงดันต่ำในกระบวนการทำความสะอาดเครื่องจักรประจำวันได้ดี

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: ชุดลูกปืนตุ๊กตาหน้าแปลนทรงกลม พร้อมฝาครอบเหล็กหล่อรุ่นทะลุ (CE)
• การรับน้ำหนักสูงสุด: โครงสร้างทนทานแข็งแรงในรุ่น Normal Duty ขนาดกลาง-ใหญ่
• ความแม่นยำในการเดินเครื่อง: บ่า Pilot ด้านหลังช่วยประคองหน้าแปลนไม่ให้เลื่อนศูนย์
• ขนาดรูกลาง (Bore Size): รหัส 213 รองรับเพลาขนาด 65 มิลลิเมตร
• ระบบป้องกันของเหลว: ซีลฝาครอบสามารถปาดหยดน้ำที่เกาะบนเพลาไม่ให้ซึมเข้าในฝา

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	p	e	i	s	j	k	g	f	Z	Bi	n
CUCFC 201C	CUCFC 201CE	12	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 201	CFC 204	1.2
CUCFC 202C	CUCFC 202CE	15	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 202	CFC 204	1.2
CUCFC 203C	CUCFC 203CE	17	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 203	CFC 204	1.2
CUCFC 204C	CUCFC 204CE	20	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 204	CFC 204	1.2
CUCFC 205C	CUCFC 205CE	25	115	90	63.6	10	12	6	7	21	70	45	34.1	14.3	M10	UC 205	CFC 205	1.5
CUCFC 206C	CUCFC 206CE	30	125	100	70.7	10	12	8	8	23	80	47	38.1	15.9	M10	UC 206	CFC 206	2.0
CUCFC 207C	CUCFC 207CE	35	135	110	77.8	11	14	8	9	26	90	51	42.9	17.5	M12	UC 207	CFC 207	2.4
CUCFC 208C	CUCFC 208CE	40	145	120	84.8	11	14	10	9	26	100	56	49.2	19	M12	UC 208	CFC 208	2.8
CUCFC 209C	CUCFC 209CE	45	160	132	93.3	10	16	12	14	26	105	55	49.2	19	M14	UC 209	CFC 209	3.7
CUCFC 210C	CUCFC 210CE	50	165	138	97.6	10	16	12	14	28	110	59	51.6	19	M14	UC 210	CFC 210	4.2
CUCFC 211C	CUCFC 211CE	55	185	150	106.1	13	19	12	15	31	125	63	55.6	22.2	M16	UC 211	CFC 211	5.0
CUCFC 212C	CUCFC 212CE	60	195	160	113.1	17	19	12	15	36	135	74	65.1	25.4	M16	UC 212	CFC 212	6.0
CUCFC 213C	CUCFC 213CE	65	205	170	120.2	16	19	14	15	36	145	75	65.1	25.4	M16	UC 213	CFC 213	7.0
CUCFC 214C	CUCFC 214CE	70	215	177	125.1	17	19	14	18	40	150	84	74.6	30.2	M16	UC 214	CFC 214	8.2
CUCFC 215C	CUCFC 215CE	75	220	184	130.1	18	19	16	18	40	160	86	77.8	33.3	M16	UC 215	CFC 215	8.8
CUCFC 216C	CUCFC 216CE	80	240	200	141.4	18	23	16	18	42	170	91	82.6	33.3	M20	UC 216	CFC 216	11.3
CUCFC 217C	CUCFC 217CE	85	250	208	147.1	18	23	18	20	45	180	93	85.7	34.1	M20	UC 217	CFC 217	12.8
CUCFC 218C	CUCFC 218CE	90	265	220	155.5	22	23	18	20	50	190	104	96	39.7	M20	UC 218	CFC 218	15.9

ข้อมูลทางเทคนิค

• ประเภท Two-bolt Flange Unit พร้อมฝาครอบเหล็กหล่อและซีลประสิทธิภาพสูง (CE Series) ขนาดเพลา 12 มิลลิเมตร
• ผสานจุดเด่นของฝาครอบเหล็กหล่อและซีลยางพิเศษเพื่อการป้องกันระดับสูงสุด
• ป้องกันน้ำ ไอเกลือ และฝุ่นละอองละเอียดในสภาพแวดล้อมที่รุนแรง
• เหมาะสำหรับอุตสาหกรรมริมทะเล ห้องเย็น หรืออุตสาหกรรมเคมี
• ยืดอายุการใช้งานของชุดตลับลูกปืนให้ยาวนานเป็นพิเศษ

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 213CE Data Sheet
