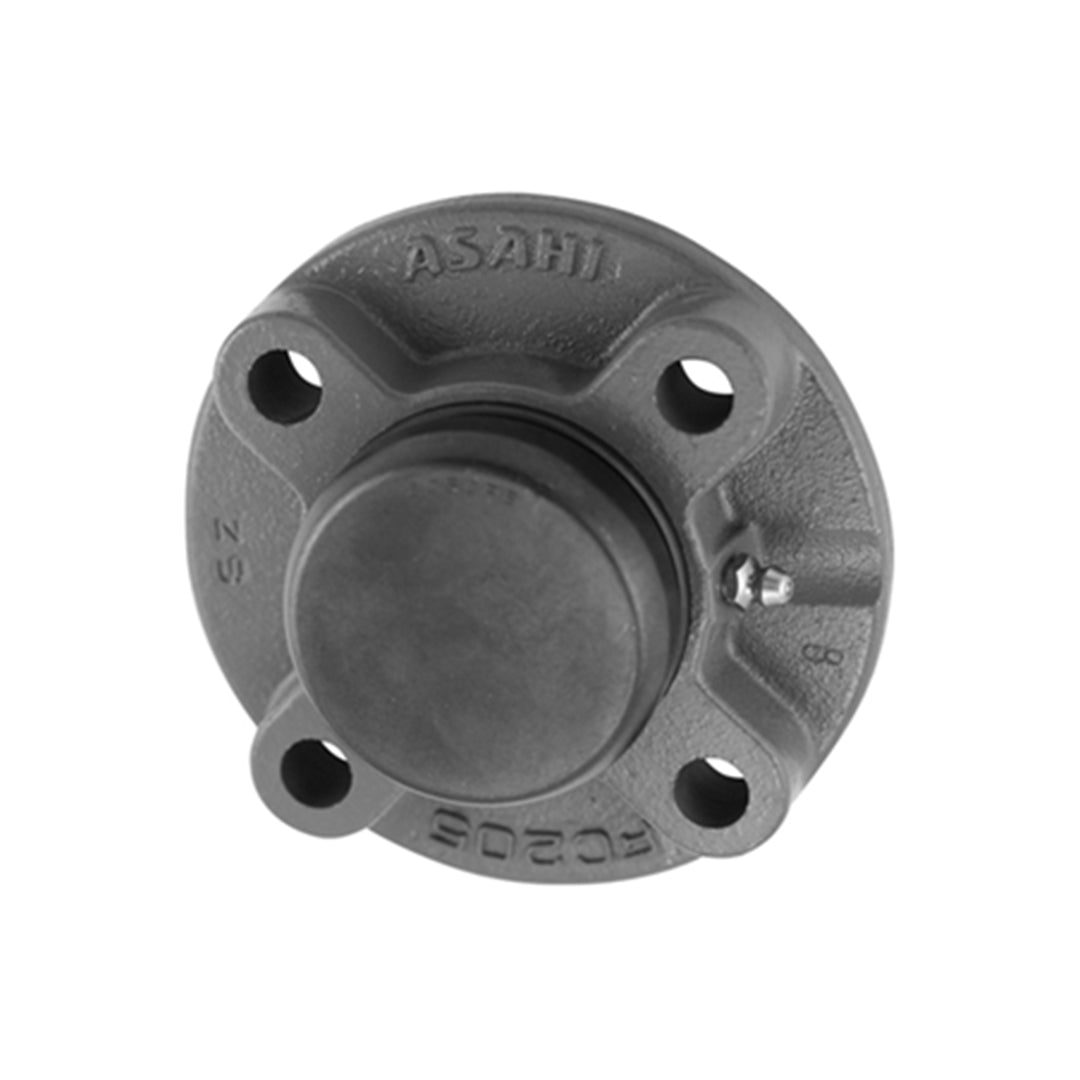

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 201CE

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 201CE ตลับลูกปืนหน้าแปลนคาร์ทริดจ์พร้อมฝาครอบเหล็กหล่อแบบเปิดทะลุASAHIจากญี่ปุ่นออกแบบมาเพื่อรองรับเพลาที่ยาวทะลุผ่านตัวเสื้อฝาครอบชนิดCEช่วยซีลกันฝุ่นโดยที่ยังมีช่องให้เพลารอดผ่านได้บ่านำศูนย์ช่วยจัดแนวให้ตรงเผงลดปัญหาระบบสั่นลูกปืนทำหน้าที่ลดแรงเสียดทานและรองรับแรงแนวรัศมีโครงสร้างเหล็กหล่อทั้งหมดมีความแข็งแรงทนทานเหมาะสำหรับเครื่องจักรที่ต้องการความคล่องตัวในการติดตั้งแกนเพลายาว

คุณสมบัติ

• รหัส CUCFC 201CE เป็นหน้าแปลนแบบตลับกลมที่มาพร้อมฝาเหล็กหล่อชนิดปิดทึบ (CE) ที่ปลายด้านหนึ่ง
• ฝาปิดทึบแบบ CE ช่วยซีลปิดท้ายเพลาอย่างสมบูรณ์แบบ ป้องกันน้ำและฝุ่นเข้าสู่ตลับลูกปืนแบบ 100%
• เหมาะอย่างยิ่งสำหรับตำแหน่งปลายเพลาสุดของเครื่องจักร ป้องกันอันตรายจากการสัมผัสแกนหมุน
• บ่าคาร์ทริดจ์ด้านหลังช่วยในการประกอบติดตั้งให้ได้ฉากและศูนย์กลางอย่างรวดเร็วและแม่นยำ
• ตลับลูกปืน ASAHI กักเก็บจาระบีหล่อลื่นไว้ภายในฝาปิดได้อย่างยอดเยี่ยม ไม่มีการเลอะเทอะออกมาด้านนอก

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: หน้าแปลนเหล็กหล่อทรงกลมแบบ Cartridge พร้อมฝาครอบแบบเปิดทะลุ (CE)
• ประโยชน์ของฝาแบบ CE: ปกป้องตัวลูกปืนจากฝุ่นและกระแทกโดยปล่อยให้เพลายาวทะลุผ่านไปได้
• ซีลกันฝุ่นที่ฝา: ฝาครอบแบบ CE จะมีซีลยางขอบปากเพื่อรัดเพลาอีกชั้นหนึ่ง
• ขนาดรูกลาง (Bore Size): รหัส 201 รองรับเพลาขนาด 12 มิลลิเมตร
• การหล่อลื่น: ห้องจาระบีด้านในฝาช่วยหล่อลื่นเพลาและซีลอย่างต่อเนื่อง

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	p	e	i	s	j	k	g	f	Z	Bi	n
CUCFC 201C	CUCFC 201CE	12	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 201	CFC 204	1.2
CUCFC 202C	CUCFC 202CE	15	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 202	CFC 204	1.2
CUCFC 203C	CUCFC 203CE	17	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 203	CFC 204	1.2
CUCFC 204C	CUCFC 204CE	20	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 204	CFC 204	1.2
CUCFC 205C	CUCFC 205CE	25	115	90	63.6	10	12	6	7	21	70	45	34.1	14.3	M10	UC 205	CFC 205	1.5
CUCFC 206C	CUCFC 206CE	30	125	100	70.7	10	12	8	8	23	80	47	38.1	15.9	M10	UC 206	CFC 206	2.0
CUCFC 207C	CUCFC 207CE	35	135	110	77.8	11	14	8	9	26	90	51	42.9	17.5	M12	UC 207	CFC 207	2.4
CUCFC 208C	CUCFC 208CE	40	145	120	84.8	11	14	10	9	26	100	56	49.2	19	M12	UC 208	CFC 208	2.8
CUCFC 209C	CUCFC 209CE	45	160	132	93.3	10	16	12	14	26	105	55	49.2	19	M14	UC 209	CFC 209	3.7
CUCFC 210C	CUCFC 210CE	50	165	138	97.6	10	16	12	14	28	110	59	51.6	19	M14	UC 210	CFC 210	4.2
CUCFC 211C	CUCFC 211CE	55	185	150	106.1	13	19	12	15	31	125	63	55.6	22.2	M16	UC 211	CFC 211	5.0
CUCFC 212C	CUCFC 212CE	60	195	160	113.1	17	19	12	15	36	135	74	65.1	25.4	M16	UC 212	CFC 212	6.0
CUCFC 213C	CUCFC 213CE	65	205	170	120.2	16	19	14	15	36	145	75	65.1	25.4	M16	UC 213	CFC 213	7.0
CUCFC 214C	CUCFC 214CE	70	215	177	125.1	17	19	14	18	40	150	84	74.6	30.2	M16	UC 214	CFC 214	8.2
CUCFC 215C	CUCFC 215CE	75	220	184	130.1	18	19	16	18	40	160	86	77.8	33.3	M16	UC 215	CFC 215	8.8
CUCFC 216C	CUCFC 216CE	80	240	200	141.4	18	23	16	18	42	170	91	82.6	33.3	M20	UC 216	CFC 216	11.3
CUCFC 217C	CUCFC 217CE	85	250	208	147.1	18	23	18	20	45	180	93	85.7	34.1	M20	UC 217	CFC 217	12.8
CUCFC 218C	CUCFC 218CE	90	265	220	155.5	22	23	18	20	50	190	104	96	39.7	M20	UC 218	CFC 218	15.9

ข้อมูลทางเทคนิค

• ประเภท Two-bolt Flange Unit พร้อมฝาครอบเหล็กหล่อ ขนาดเพลา 35 มิลลิเมตร ตัวเสื้อและฝาครอบผ่านกระบวนการเคลือบผิวป้องกันสนิมคุณภาพสูง
• ป้องกันการกัดกร่อนจากความชื้นและสภาพแวดล้อมริมทะเลได้อย่างดีเยี่ยม
• ตลับลูกปืนภายในปรับแนวอัตโนมัติชดเชยความเยื้องศูนย์ของเพลาได้
• โครงสร้างหน้าแปลน 2 รูยึดเกาะแน่นหนากับแท่นเครื่อง
• เหมาะสำหรับเครื่องจักรกลในโรงงานอุตสาหกรรมเคมีและกระดาษ

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 201CE Data Sheet
