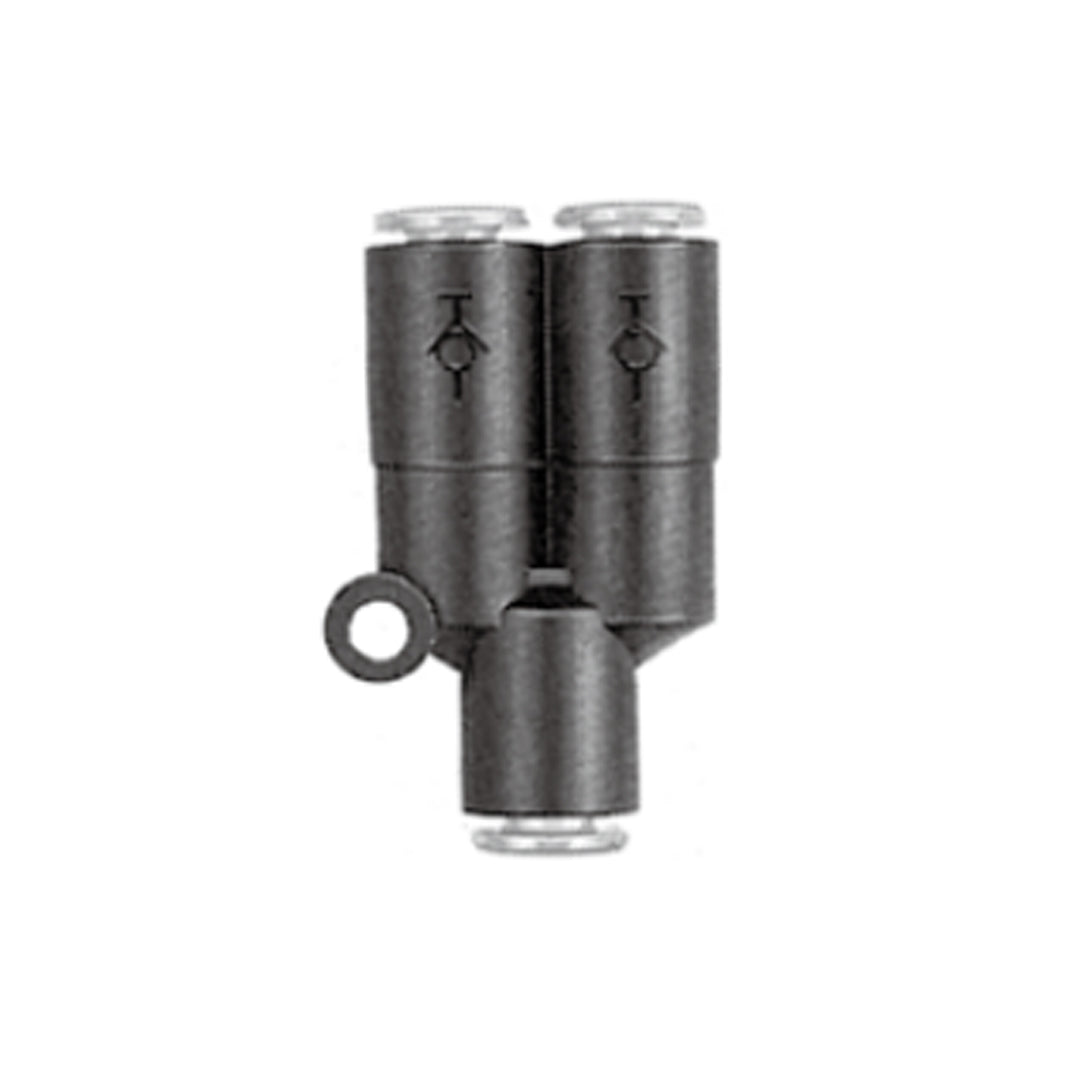

ข้อต่อลม Fittings SMC Self-seal code KCU12-00

ข้อต่อลมแบบ Self-seal Fittings รุ่น KC Series จาก SMC เป็นข้อต่อแบบ One-touch ที่มีระบบซีลอัตโนมัติภายใน (Built-in Self-seal Mechanism) ช่วยป้องกันการรั่วของลมเมื่อถอดท่อออก เหมาะสำหรับงานที่ต้องถอดต่อท่อบ่อยครั้งโดยไม่ต้องปิดแรงดัน เช่น ในระบบควบคุมลมที่ต้องการความสะดวกและความปลอดภัยสูง ตัวเรือนผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated) เพิ่มความทนทานต่อการกัดกร่อน และมีซีลยาง NBR เพื่อความแน่นหนาในการเชื่อมต่อ ใช้งานง่าย ปลอดภัย เหมาะสำหรับพื้นที่จำกัด และรองรับแรงดันได้สูงถึง 1 MPa

คุณสมบัติ

• มีระบบ Self-seal ปิดอัตโนมัติเมื่อถอดท่อ ป้องกันลมรั่ว
• ไม่ต้องปิดระบบแรงดันระหว่างถอดหรือเปลี่ยนท่อ
• ติดตั้งง่ายแบบ One-touch พร้อมเกลียวเคลือบซีล (Thread Sealant)
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• เหมาะสำหรับงานที่ต้องถอดต่อบ่อย ลดเวลาซ่อมบำรุง
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัดในการติดตั้ง
• มีให้เลือกหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย ปลั๊ก และอะแดปเตอร์

ข้อมูลจำเพาะ

• ซีรีส์ KC Series
• ประเภท Self-seal One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งานสูงสุด 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (C3604) / PBT
• วัสดุส่วนเกลียว ทองเหลือง C3604 เคลือบนิกเกิล
• วัสดุซีล NBR
• วัสดุอื่น ๆ Collet/Release Button: POM, Stainless Steel 304
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• การเคลือบพื้นผิวมาตรฐาน Electroless Nickel Plating
• คุณสมบัติพิเศษ Built-in Self-seal Mechanism, RoHS Compliant

Applicable tubing O.D. (mm)	Model	ØD	L1	L2	P	Q	M1	M2	Effective area (mm²)		Weight (g)
									Nylon	Urethane
4	KCU04-00	10.4	43.1	27.3	10.4	10.6	18	16	3.7	3.7	8
6	KCU06-00	12.8	48	31.2	12.8	12.5	19	17	10.0	10.0	14
8	KCU08-00	15.2	57.6	38.9	15.2	14.7	21.5	18.5	21.7	15.1	22
10	KCU10-00	18.5	65.2	44.9	18.5	17.1	24	21	33.3	25.6	37
12	KCU12-00	20.9	70.1	48.8	20.9	19.1	25.5	22	48.9	38.7	49

ข้อมูลทางเทคนิค

Fluid		Air
Maximum operating pressure		1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping) JIS B 0205 (Metric fine thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)		With thread seal
Brass parts surface treatment (Standard)		Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Self-seal code KCU12-00 Data sheet
