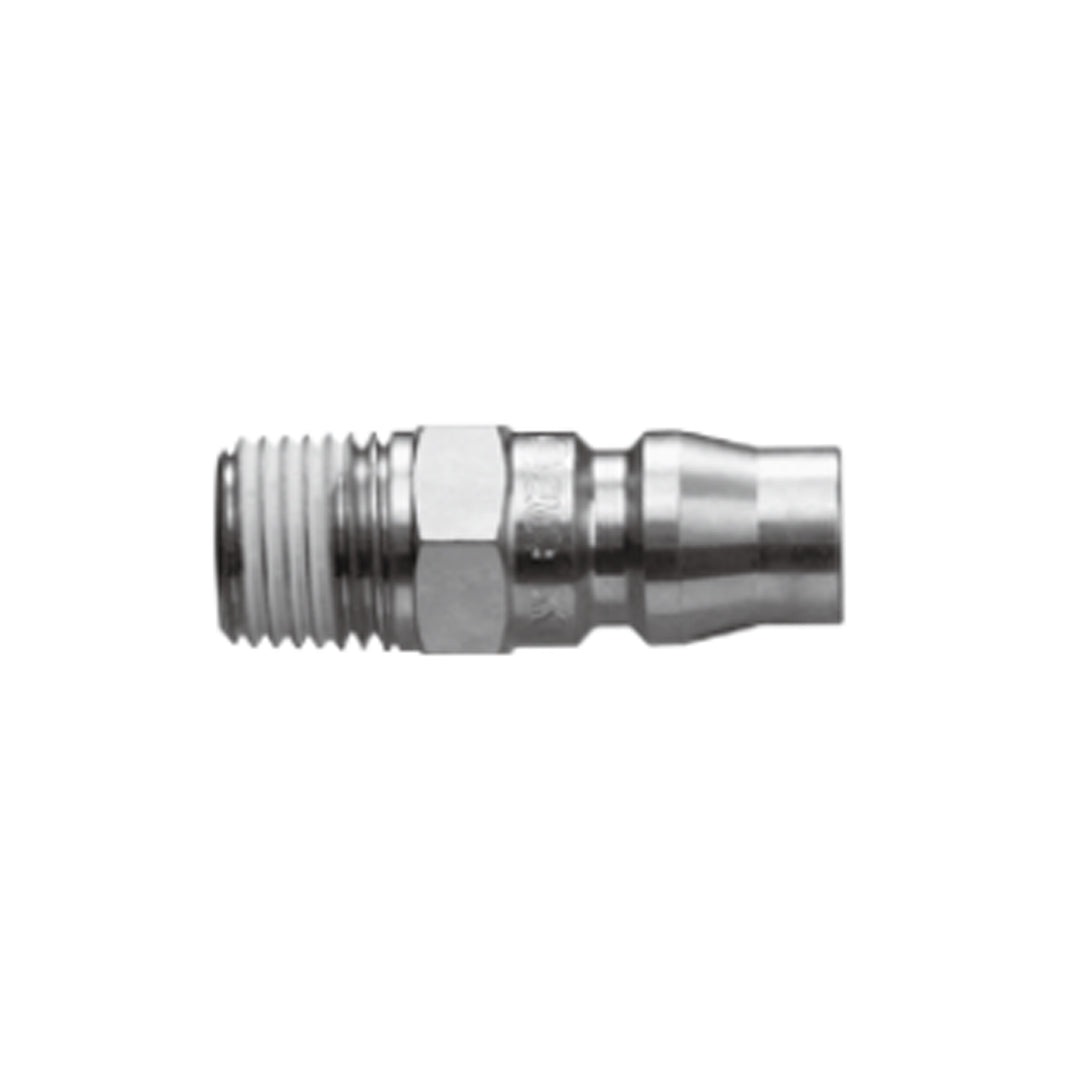

ข้อต่อลม Fittings SMC S Couplers code KK130P-N03MS

ข้อต่อเร็วแบบ S Couplers รุ่น KK130 Series จาก SMC เป็นข้อต่ออากาศชนิด One-touch Coupler ที่ออกแบบให้ถอดต่อได้อย่างรวดเร็วและปลอดภัย พร้อมระบบซีลในตัว (Built-in Check Valve) เพื่อป้องกันการรั่วของลมเมื่อถอดปลั๊กออก รุ่นใหม่นี้มีการปรับปรุงให้ น้ำหนักเบาขึ้นกว่าเดิม 14% และลดแรงเสียบปลั๊กได้ถึง 22% พร้อมลดการสูญเสียแรงดันภายในท่อ (Pressure loss) เพื่อประหยัดพลังงานและลดต้นทุนการใช้ลมในโรงงาน โครงสร้างทำจากเหล็กและทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า ป้องกันการสึกหรอและการกัดกร่อน เหมาะสำหรับงานระบบลมทั่วไปที่ต้องการความทนทานสูงและเชื่อมต่อได้รวดเร็ว

คุณสมบัติ

• ระบบ One-touch เชื่อมต่อรวดเร็ว ปลอดภัย ถอดง่ายไม่ต้องใช้เครื่องมือ
• Built-in Check Valve ป้องกันการรั่วของอากาศเมื่อถอดปลั๊ก
• ลดแรงเสียบปลั๊กได้มากถึง 22% และลดน้ำหนักลง 14% เมื่อเทียบกับรุ่น KK13 เดิม
• ลดแรงดันตกคร่อมภายในระบบ (Pressure loss) เพื่อช่วย ประหยัดพลังงาน และลดค่าใช้จ่ายของคอมเพรสเซอร์
• โครงสร้างเหล็กชุบสังกะสีและชุบนิกเกิลไร้ไฟฟ้า ทนต่อการกัดกร่อนและการสึกหรอ
• รองรับแรงดันสูงสุดถึง 1.5 MPa (รุ่น One-touch สูงสุด 1.0 MPa)
• มีระบบล็อกฝาครอบแบบหมุน (Sleeve Lock Mechanism) ป้องกันการหลุดโดยไม่ตั้งใจ
• มีหลายแบบให้เลือก เช่น เกลียวใน, เกลียวนอก, หางปลา, แบบ Nut Fitting และ One-touch สำหรับท่อยางหรือยูรีเทน

ข้อมูลจำเพาะ

• ซีรีส์ KK130 Series
• ประเภท S Couplers (Quick Coupling with Check Valve)
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน 0 – 1.5 MPa (รุ่น One-touch: 0 – 1.0 MPa)
• แรงดันทดสอบ 2.0 MPa
• อุณหภูมิใช้งาน −20 ถึง 80°C (รุ่น One-touch: −5 ถึง 60°C)
• วัสดุตัวเรือน เหล็ก / ทองเหลือง ชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating)
• วัสดุซีล NBR
• ขนาดพอร์ต Rc, R, NPT: 1/8", 1/4", 3/8", 1/2"
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm และขนาดนิ้ว (1/4", 5/16", 3/8", 1/2")
• การเคลือบพื้นผิว Sleeve เคลือบนิกเกิลไร้ไฟฟ้า / ชิ้นส่วนอื่นชุบสังกะสี
• คุณสมบัติพิเศษ Dual-direction Flow, Sleeve Lock Mechanism, Built-in Valve
• การรับรองมาตรฐาน RoHS Compliant

Model	T Connection male thread	H Width across flats	L1	L2	*1 A	Min. hole size	Weight g	When connected Full length L3
KK130P-01MS	R1/8	14	34.0	11.1	30.0	6.0	18	51.1
-02MS	R1/4	14	38.0	13.1	32.0	8.0	22	53.9
-03MS	R3/8	19	39.0	13.6	32.5	8.0	37	53.3
-04MS	R1/2	22	43.0	16.1	35.0	8.0	52	55.9
KK130P-N01MS	NPT1/8	14	34.0	10.1	29.0	6.0	18	49.4
-N02MS	NPT1/4	14	38.0	11.6	30.5	8.0	22	51.5
-N03MS	NPT3/8	19	39.0	12.6	31.5	8.0	37	51.7
-N04MS	NPT1/2	22	43.0	14.1	33.0	8.0	52	52.8

ข้อมูลทางเทคนิค

Fluid	Air Note)
Operating pressure range	0 to 1.5 MPa
	One-touch fitting type: 0 to 1.0 MPa
Proof pressure	2.0 MPa
Ambient and fluid temperature	-20 to 80°C (No freezing)
	One-touch fitting type: -5 to 60°C (No freezing)
Plating	Sleeve: Electroless nickel plated Other external metal parts: Zinc chromated
Sealant	Male thread with sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC S Couplers code KK130P-N03MS Data sheet
