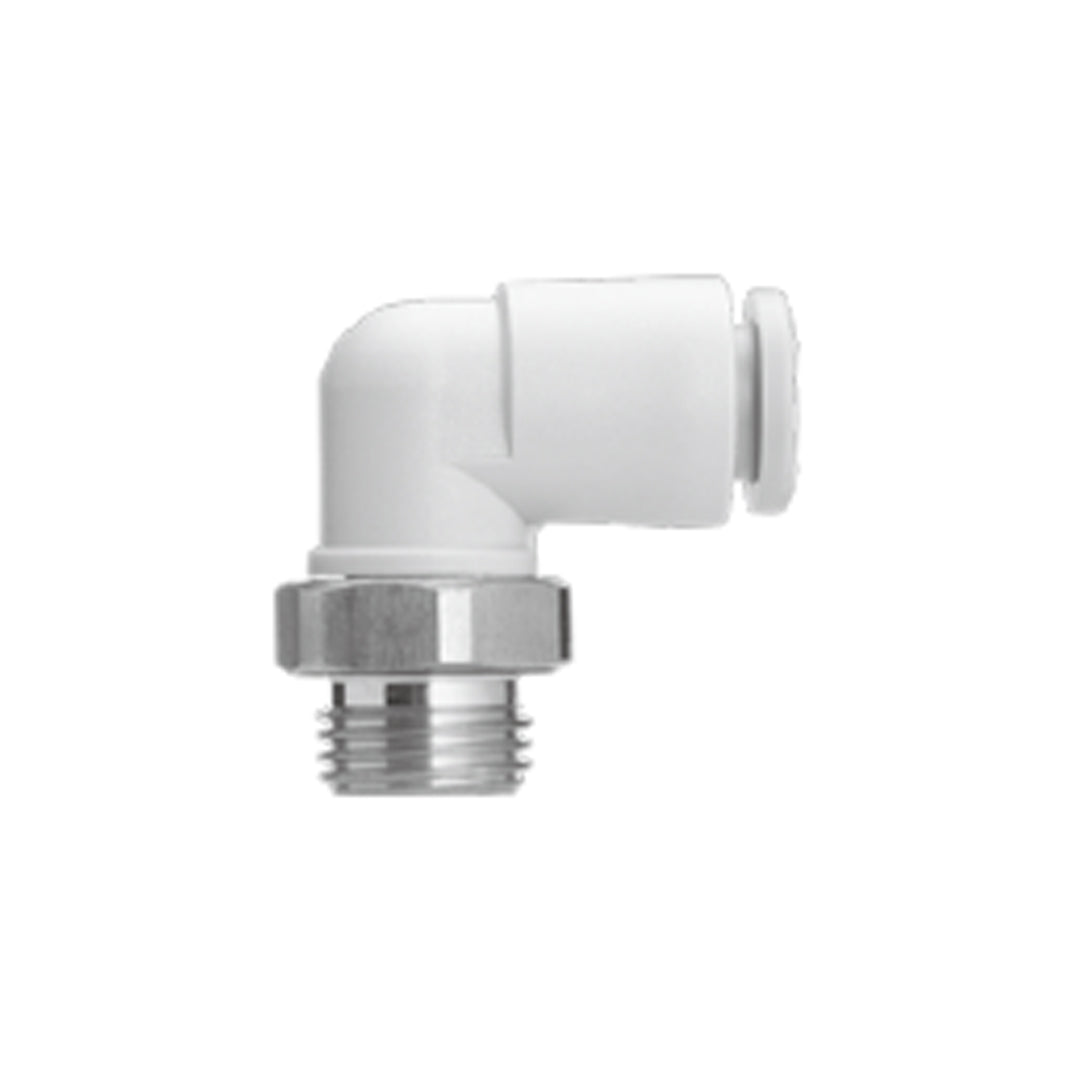

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2L08-03_P

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [mm]	Connection thread R	Model	H (Width across flats)	øD1	øD2	L1	L2	A	M	Effective area [mm²]		Min. port size	Weight [g]	with a rib
										Nylon	Urethane
ø3.2	1/8	KQ2L23-01_P	12	7.1	10	14.5	16	14.3	13.3	3	2.5	2.5	5.1	—
ø3.2	1/4	KQ2L23-02_P	17	7.1	10	14.5	19.4	15.3	13.3	3	2.5	2.5	14.3	—
ø4	1/8	KQ2L04-01_P	12	8.2	10	14.8	15.5	14.4	13.3	4.6	3.3	3	5.2	—
ø4	1/4	KQ2L04-02_P	17	8.2	10	14.8	19.9	16.4	13.3	4.6	3.3	3	14.5	●
ø6	1/8	KQ2L06-01_P	12	10.4	10	15.5	16.6	16.6	13.3	11.4	9	4.5	5.7	—
ø6	1/4	KQ2L06-02_P	17	10.4	10	15.5	21	18.6	13.3	11.4	9	4.5	15	—
ø6	3/8	KQ2L06-03_P	21	10.4	10	15.5	23	20.6	13.3	11.4	9	4.5	30.2	—
ø8	1/8	KQ2L08-01_P	12	13.2	12	16.4	18	19.4	14.2	11.4	11.4	4.5	6.5	●
ø8	1/4	KQ2L08-02_P	17	13.2	12	17.2	22.4	21.4	14.2	21.6	14.9	6	13.7	●
ø8	3/8	KQ2L08-03_P	21	13.2	12	17.2	24.4	23.4	14.2	21.6	14.9	6	28.7	●
ø10	1/8	KQ2L10-01_P	12	15.9	12	18.6	22.2	24.9	15.6	21.6	14.9	6	10.1	●
ø10	1/4	KQ2L10-02_P	17	15.9	17	19.3	25.7	26.0	15.6	35.2	25	7.5	17.9	●
ø10	3/8	KQ2L10-03_P	21	15.9	17	19.3	25.8	26.1	15.6	35.2	25	7.5	17.8	●
ø10	1/2	KQ2L10-04_P	27	15.9	17	19.3	30.6	28.1	15.6	35.2	25	7.5	45.1	●
ø12	1/4	KQ2L12-02_P	17	18.5	17	21.5	27	28.6	17	50.2	39.7	9	19.6	●
ø12	3/8	KQ2L12-03_P	21	18.5	17	21.5	27.1	28.7	17	50.2	39.7	9	28.6	●
ø12	1/2	KQ2L12-04_P	27	18.5	17	21.5	31.9	30.7	17	50.2	39.7	9	47	●
ø16	1/4	KQ2L16-02_P	17	23.8	17	25.1	29.6	33.9	20.6	50.2	50.2	9	24	●
ø16	3/8	KQ2L16-03_P	21	23.8	21	27.1	32.7	37.0	20.6	71	58.9	11	33.8	●
ø16	1/2	KQ2L16-04_P	27	23.8	21	27.1	34.7	36.2	20.6	100	58.9	13	59.9	●

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B0203 (Taper thread for piping)
		JIS B0205 (Metric coarse thread)
	Nut section	JIS B0205 (Metric fine thread)
Seal on the threads		Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2L08-03_P Data sheet
