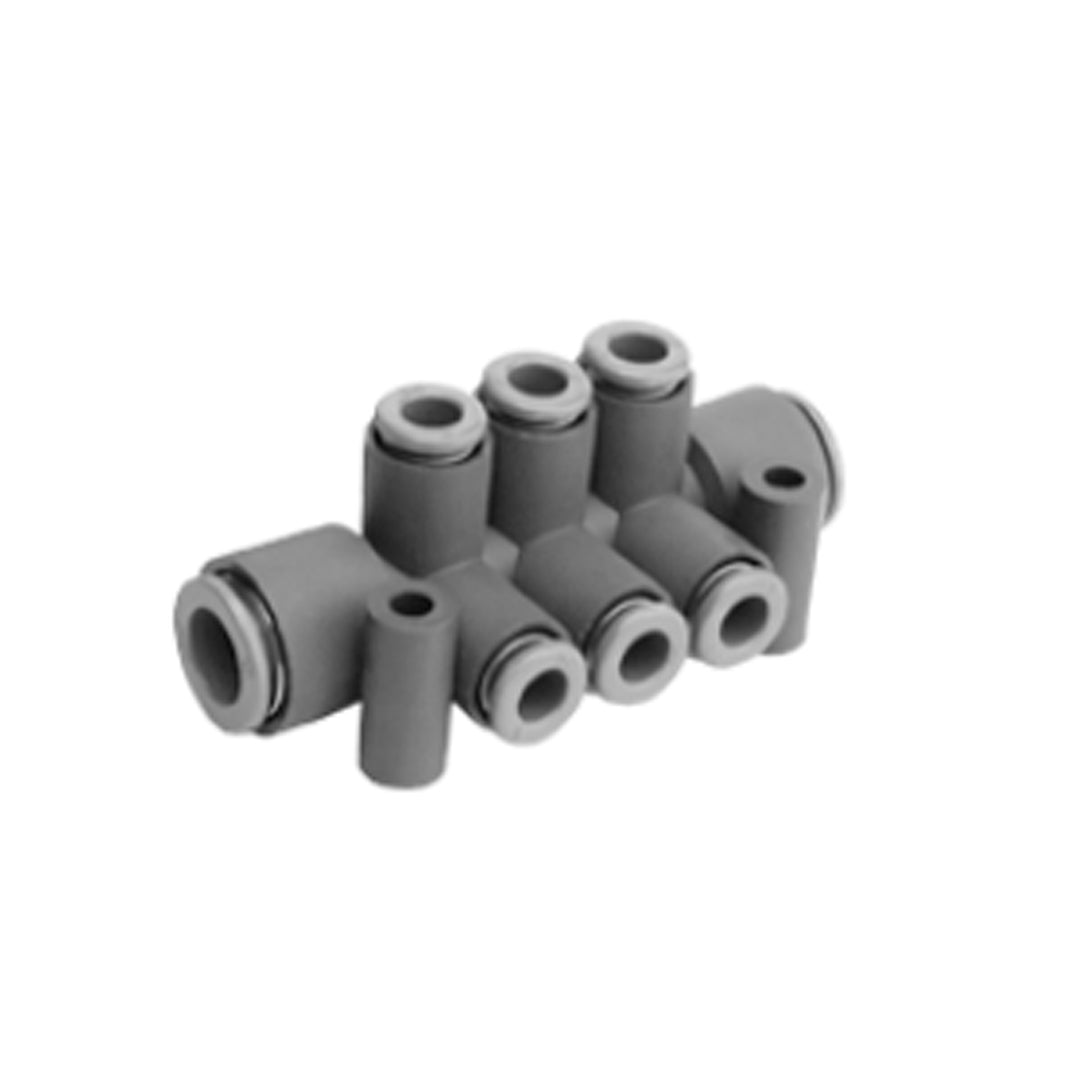

ข้อต่อลม Fittings SMC One-touch code KRM11-08-12-10

ข้อต่อแบบ One-touch รุ่น KRM Series จาก SMC เป็นข้อต่อชนิด Manifold แบบทนไฟ ที่ออกแบบมาสำหรับระบบลมในงานอุตสาหกรรมที่ต้องการความปลอดภัยสูง ตัวเรือนผลิตจากวัสดุ Flame Resistant PBT (มาตรฐาน UL-94 V-0) ให้คุณสมบัติทนไฟและไม่ลามไฟ เหมาะสำหรับสภาพแวดล้อมที่มีความร้อนหรือสะเก็ดไฟ เช่น บริเวณเชื่อมโลหะและเครื่องจักรกลอัตโนมัติ ข้อต่อแบบ One-touch ทำให้การติดตั้งและถอดท่อเป็นไปอย่างรวดเร็ว พร้อมการเชื่อมต่อท่อหลายจุดในชุดเดียว (Manifold Type) เพื่อการเดินท่อลมที่กระชับ ประหยัดพื้นที่ และเพิ่มประสิทธิภาพการทำงานของระบบ

คุณสมบัติ

• วัสดุทนไฟสูง (UL-94 V-0) ปลอดภัยในสภาพแวดล้อมที่มีความร้อนหรือสะเก็ดไฟ
• ข้อต่อแบบ One-touch ติดตั้งง่าย รวดเร็ว ไม่ต้องใช้เครื่องมือพิเศษ
• รองรับการเชื่อมต่อแบบ Manifold สำหรับการต่อท่อหลายเส้นพร้อมกันในพื้นที่จำกัด
• เหมาะกับท่อ FR Double Layer, FR Soft Nylon
• ใช้งานได้ทั้งลมและน้ำ (ยกเว้นน้ำบริสุทธิ์ DI Water)
• วัสดุโลหะภายในเป็นสแตนเลส (SUS304) ป้องกันการกัดกร่อน
• มีซีลในตัว ป้องกันการรั่วซึมของอากาศและของเหลว
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KRM Series
• ประเภท Flame Resistant One-touch Fittings (Manifold Type)
• ของไหลที่ใช้ได้ อากาศ / น้ำ (ไม่ใช้ DI Water)
• แรงดันใช้งานสูงสุด 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0 ถึง 60°C, ห้ามแช่แข็ง)
• วัสดุตัวเรือน Flame Resistant PBT (UL-94 V-0)
• วัสดุโลหะภายใน สแตนเลส 304 (Stud, Chuck, Guide, Collet)
• วัสดุซีล NBR
• วัสดุปุ่มปลดล็อก (Release Button) Flame Resistant PBT (UL-94 V-0) สีเขียว
• เกลียวต่อท่อ Rc1/4, Rc3/8 (JIS B0203)
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm
• ของแถม ปลั๊กอุดเกลียวพร้อมซีล 1 ชิ้น
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)		Model	N	L1	L2	L3	L4	L5	L6	P	Q1	Q2	MA	MB	Port B Min. bore	Weight (g)
FA	FB
6	10	KRM11-06-10-6	6	76	10	19.5	31.5	21.5	31	13	47	13.5	17	21	7.5	29
		KRM11-06-10-10	10	102							73					39
8	12	KRM11-08-12-6	6	85	11.5	22.5	35.5	24	34.5	15.5	55	14.7	18.5	22	9	41
		KRM11-08-12-10	10	116							86					57

ข้อมูลทางเทคนิค

Model	KRM11	KRM12
Fluid	Air/Water (1, 2)
Maximum operating pressure	1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C (Water: 0 to 60°C) (No freezing)
Thread	—	JIS B 0203 (Taper thread for piping)
Accessory	None	Hexagon socket head blank plug with seal *1 pc.

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KRM11-08-12-10 Data sheet
