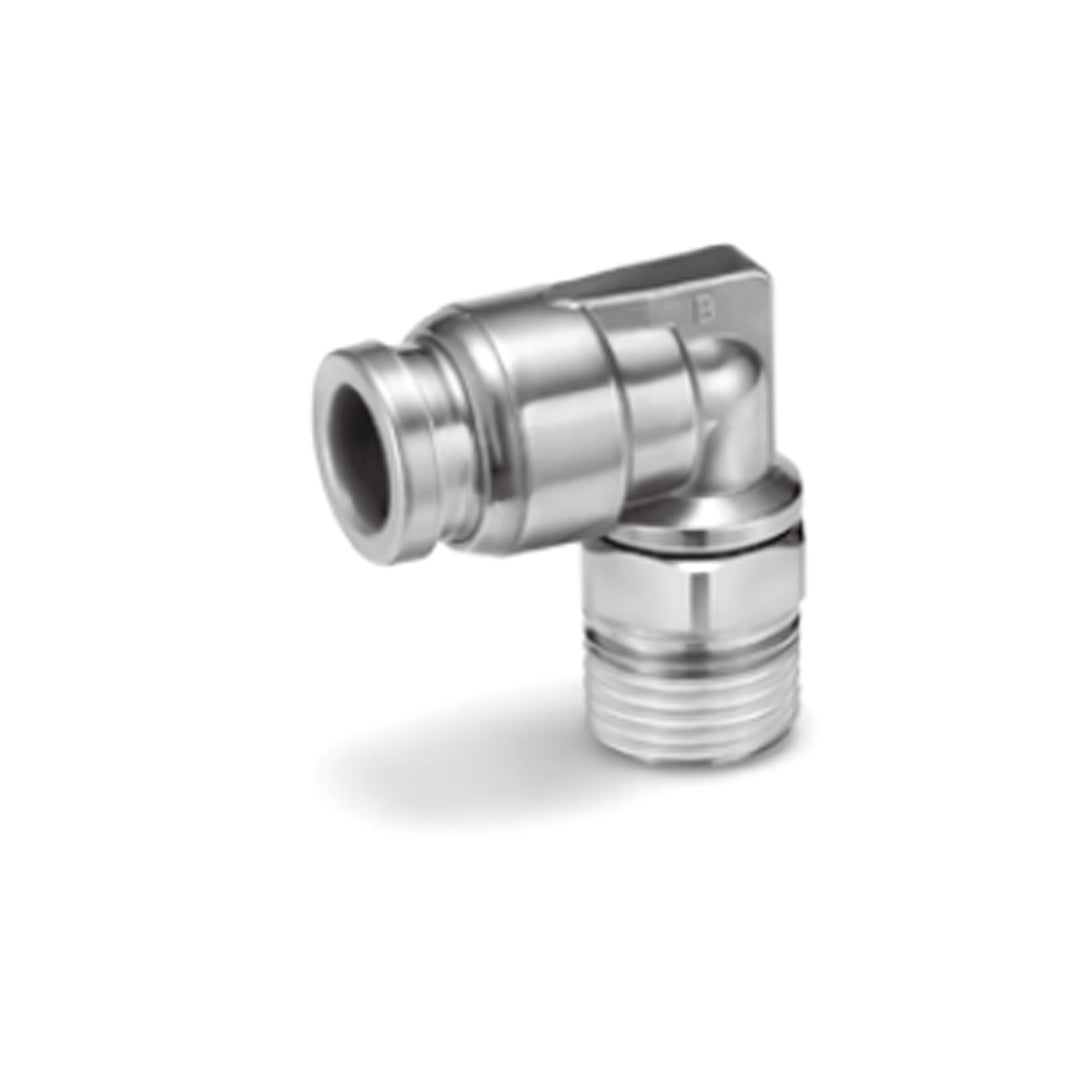

ข้อต่อลม Fittings SMC One-touch code KQG2L11-N03S

ข้อต่อลม SMC รุ่น KQG2 Series ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว มอบความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเซมิคอนดักเตอร์ โครงสร้างแบบ One-touch ช่วยให้ติดตั้งและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ตัวข้อต่อมีขนาดกะทัดรัด น้ำหนักเบากว่ารุ่นก่อนถึง 62% และสั้นลง 30% พร้อมวัสดุซีล Special FKM (ทนไอน้ำและอุณหภูมิสูง) ใช้งานได้ทั้งกับ ลม น้ำ ไนโตรเจน และไอน้ำ โดยไม่ต้องใช้สารหล่อลื่น (Grease-free) และผ่านมาตรฐาน Japan Food Sanitation Law เหมาะอย่างยิ่งสำหรับระบบลมที่ต้องการความปลอดภัยและความสะอาดสูง

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ขนาดกะทัดรัดและน้ำหนักเบา กว่ารุ่นก่อน (สั้นลง ~30%, เบาลง ~62%)
• ซีลพิเศษ FKM ทนความร้อนสูงถึง 150°C และใช้งานกับไอน้ำได้
• รองรับของไหลหลายชนิด เช่น อากาศ, ไนโตรเจน, น้ำ, ไอน้ำ
• ไม่ต้องหล่อลื่น (Grease-free) ลดการปนเปื้อนในระบบ
• รองรับท่อหลายประเภท เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS ปลอดภัยในงานอาหารและยา
• มีเกลียวให้เลือกหลากหลาย (M, R, Rc, UNF, NPT) สำหรับทั้งระบบ Metric และ Inch

ข้อมูลจำเพาะ

• ซีรีส์ KQG2 Series
• วัสดุหลัก Stainless Steel 316
• วัสดุซีล Special FKM (Fluoro-coated)
• ของไหลที่ใช้ได้ Air, N₂, Water, Steam
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิของของไหล −5 ถึง 150°C (ไม่ให้แข็งตัว)
• การหล่อลื่น Grease-free
• ซีลเกลียว มีซีลในตัว (With Sealant)
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm (Metric) / 1/8"–1/2" (Inch)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• การรับรองมาตรฐาน Japan Food Sanitation Law, RoHS
• อุณหภูมิท่อที่เหมาะสม FEP: 80°C+, PFA: 120°C+
• รุ่นย่อย Male Connector, Elbow, Union, Tee, Bulkhead, Reducer, Plug ฯลฯ

Applicable tubing øO.D. (inch)	Connection thread UNF, NPT	Model	H (Width across flat)	øD	L1	L2	A*	M	Note) Effective area (mm²)	Weight (g)
ø1/8"	10-32UNF	KQG2L01-32	8	8.3	13.6	14.8	16	12	2.6	6.3
	1/8	KQG2L01-N01S	12			14.9	15.8		3	9
	1/4	KQG2L01-N02S	14			18.7	18.4			16.7
ø5/32"	10-32UNF	KQG2L03-32	8	9.1	14.4	15.2	16.8	12.6	3.5	6.9
	1/8	KQG2L03-N01S	12			15.3	16.6		4.2	9.9
	1/4	KQG2L03-N02S	14			19.1	19.2			17.6
ø1/4"	10-32UNF	KQG2L07-32	8	11.7	15.9	16.5	19.3	13.5	3.5	8.9
	1/8	KQG2L07-N01S	12			16.6	19.2		11.4	11.7
	1/4	KQG2L07-N02S	14			20.4	21.8			19.4
	3/8	KQG2L07-N03S	19			22.2	23.3			34.2
ø5/16"	1/8	KQG2L09-N01S	12	13.7	19.1	18.3	21.9	16.1	21.6	15.1
	1/4	KQG2L09-N02S	14			21.5	23.9			21.1
	3/8	KQG2L09-N03S	19			23.3	25.4			35.7
ø3/8"	1/8	KQG2L11-N01S	12	16	21	19.4	24.2	16.6	21.6	19.7
	1/4	KQG2L11-N02S	14			22.6	26.2			23.2
	3/8	KQG2L11-N03S	19			24.4	27.7		35.2	36.7
	1/2	KQG2L11-N04S	22			28.2	29.8			60.2
ø1/2"	1/4	KQG2L13-N02S	14	19.6	23.7	24.4	29.8	18.5	50.2	29.4
	3/8	KQG2L13-N03S	19			26.1	31.2			39.2
	1/2	KQG2L13-N04S	22			29.9	33.3			61.3

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam Note 1) Note 2)
Operating pressure range Note 3)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 5)	-5 to 150°C (No freezing) Note 4)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQG2L11-N03S Data sheet
