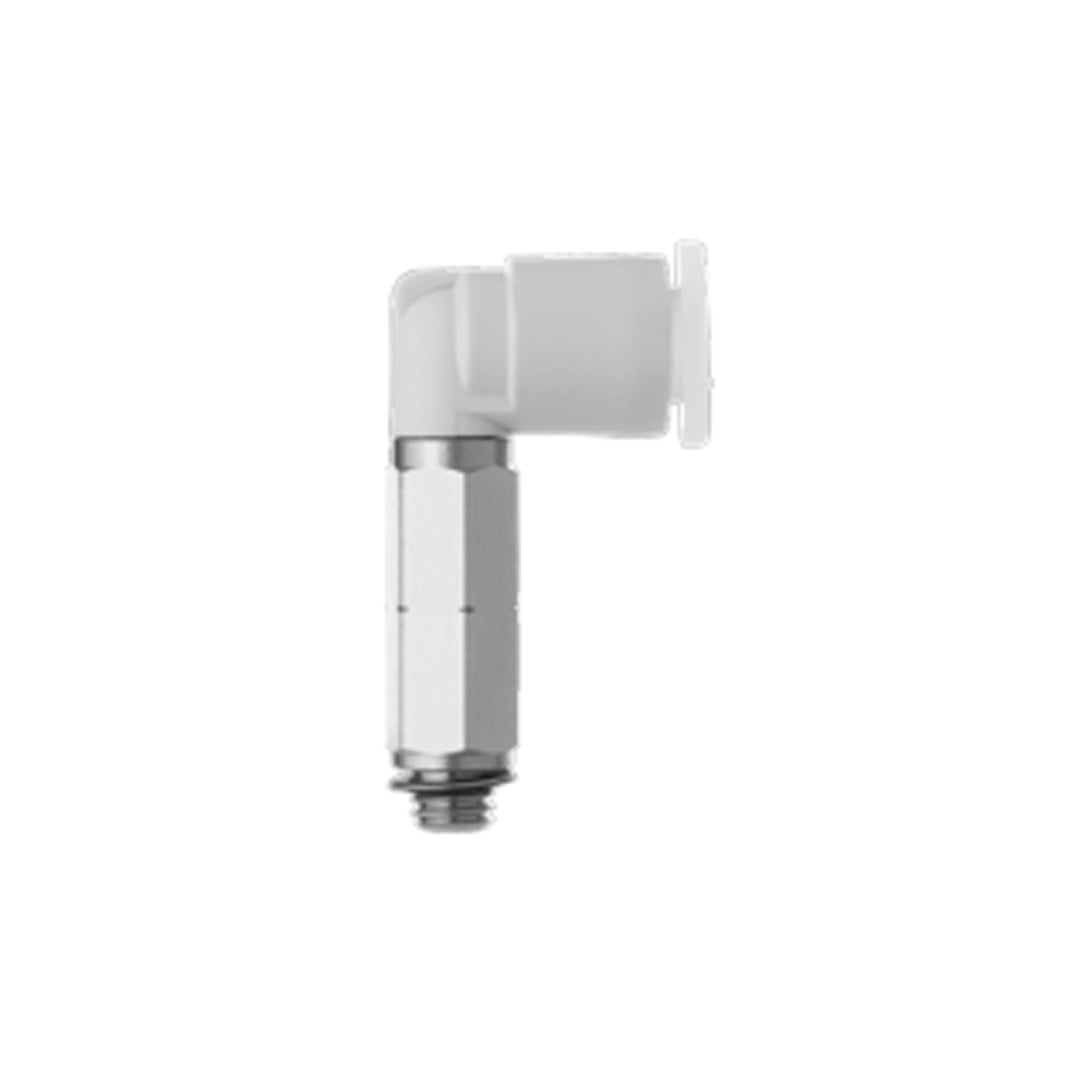

ข้อต่อลม Fittings SMC One-touch code KQ2W06-M5G1

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D. [mm]	Connection thread M	Model	H (Width across flats)	øD1	Release button dimensions		øD2	L1	L2	A	M	Effective area [mm²]		Min. port size	Weight [g]	With a rib
					øX	Y						Nylon	Urethane
ø4	M5 x 0.8	KQ2W04-M5G1	7	8.2	7.7	10	7	15.4	25.7	26.8	13.3	3	3	2.5	5.8	●
ø6	M5 x 0.8	KQ2W06-M5G1	7	10.4	9.7	12	7	14.5	27.4	29.6	13.3	3	3	2.5	5.9	●

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2W06-M5G1 Data sheet
