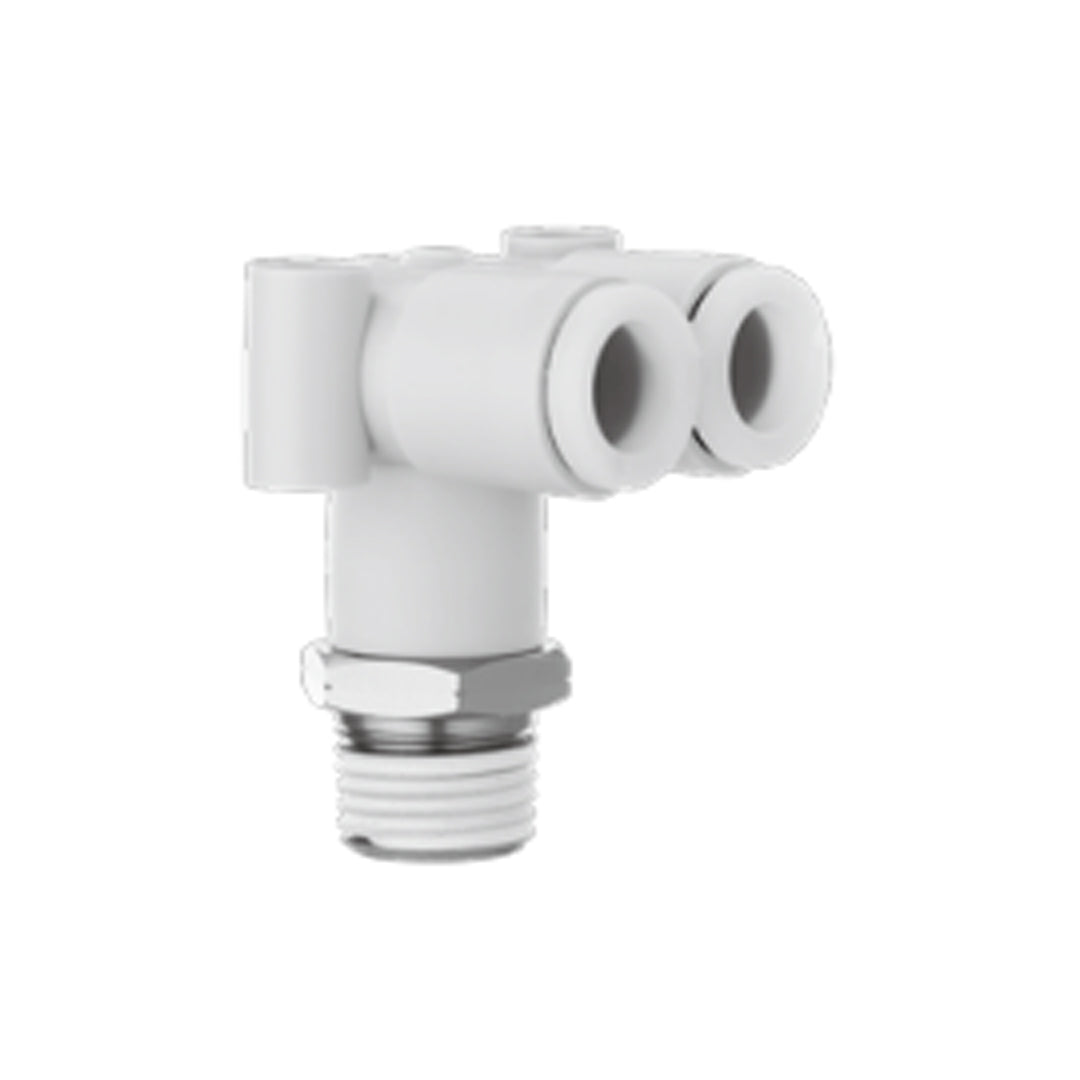

ข้อต่อลม Fittings SMC One-touch code KQ2LU08-03GS

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing øO.D. [mm]	Connection thread R	Model	H (Width across flats)	øD	Release button dimensions øX	L1	L2	L3	A*1	M	P	øO	øN	Q1	Q2	Effective area [mm²]		Min. port size	Weight [g]
																Nylon	Urethane
ø4	1/8	KQ2LU04-01GS	10	8.2	7.7	15.8	23.3	27.4	24.3	13.3	8.2	6	3.2	15.8	7.9	6	4.1	3	9.5
	1/4	KQ2LU04-02GS	14			15.8	27.7	31.8	27.1		8.2	6	3.2	15.8	7.9	6	4.1	3	19.3
ø6	1/8	KQ2LU06-01GS	12	10.4	9.7	16.6	24	29.2	26.1		10.4	6	3.2	16.5	10	13.9	11	4.5	10.6
	1/4	KQ2LU06-02GS	14			16.6	28.4	33.6	28.9		10.4	6	3.2	16.5	10				19.5
	3/8	KQ2LU06-03GS	17			16.5	29.8	35	29.9		10.4	8	4.2	16.5	10				31.5
ø8	1/8	KQ2LU08-01GS	14	13.2	13	18.2	25.7	32.3	29.2	14.2	13.2	8	4.2	18.2	13.1	26.3	18.2	6	16.4
	1/4	KQ2LU08-02GS	17			18.2	30.1	36.7	32		13.2	8	4.2	18.2	13.1				21.5
	3/8	KQ2LU08-03GS	17			18.2	31.5	38.1	33		13.2	8	4.2	18.2	13.1				33.3
ø10	1/4	KQ2LU10-02GS	17	15.9	15.6	20.3	32.2	40.2	35.5	15.6	15.9	8	4.2	20.3	15.9	40.8	29	7.5	26.6
	3/8	KQ2LU10-03GS	17			20.3	33.6	41.6	36.5		15.9	8	4.2	20.3	15.9				34.4
	1/2	KQ2LU10-04GS	22			20.3	37.8	45.8	39.4		17	8	4.2	20.3	15.9				62.3
ø12	1/4	KQ2LU12-02GS	19	22.5	18.2	22.5	34.4	43.6	38.9	17	18.5	8	4.2	22.5	17.9	57.2	45.2	9	37.7
	3/8	KQ2LU12-03GS	19			22.5	35.8	45.2	39.9		20.6	8	4.2	22.5	17.9				40.6
	1/2	KQ2LU12-04GS	22			22.5	40	49.2	42.8		20.6	8	4.2	22.5	17.9				49.2

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2LU08-03GS Data sheet
