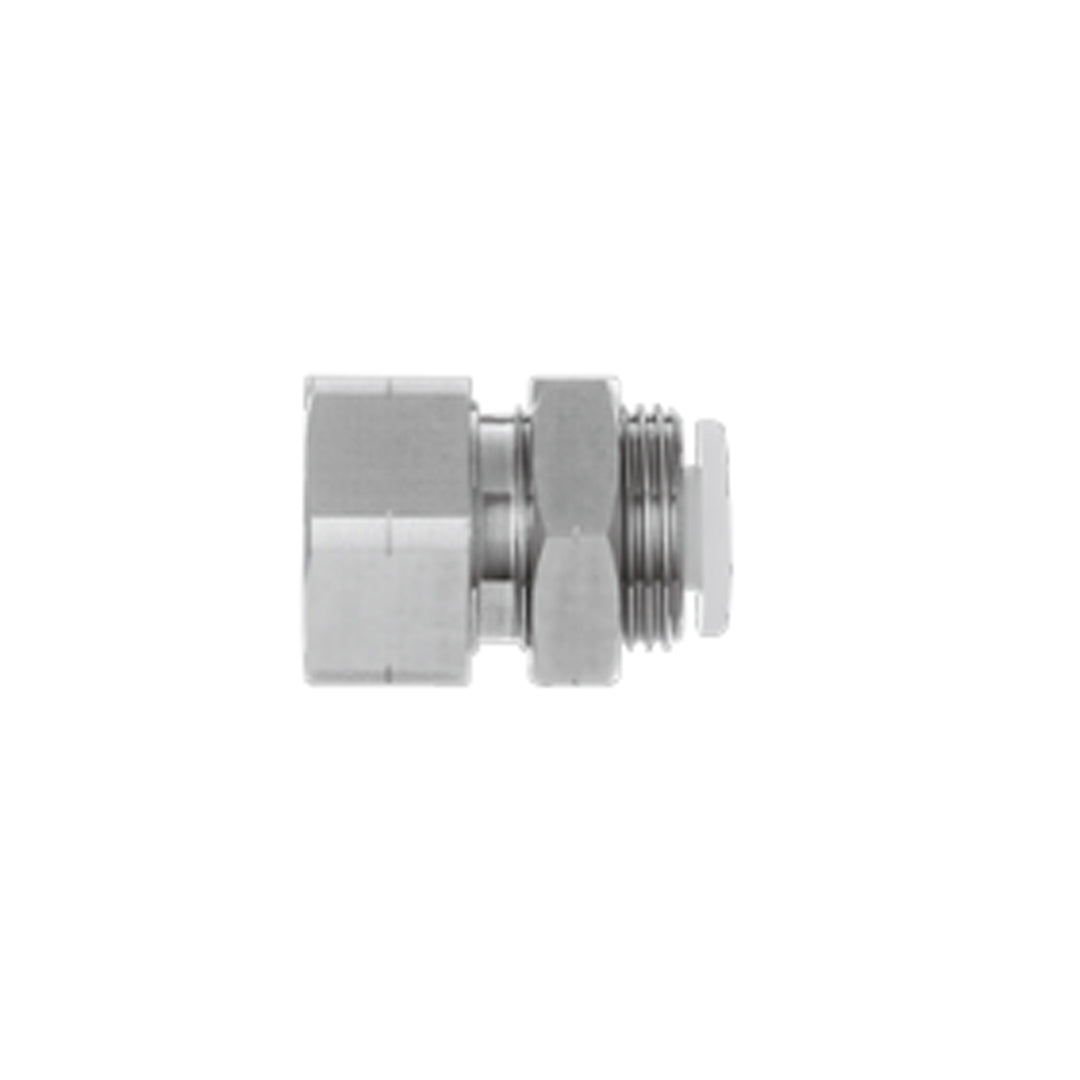

ข้อต่อลม Fittings SMC One-touch code KQ2E08-01G

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D. [mm]	Connection thread Rc	Model	T (M)	H₁ (Width across flats)	H₂ (Width across flats)	L₁	L₂	Release button Dimensions		Mounting hole	M	Effective area [mm²]		Min. port size	Weight [g]
								X (X)	Y			Nylon	Urethane
ø4	1/8	KQ2E04-01G1	M12 x 1	14	14	24.4	10	7.7	10	13	13.3	5.6	4	3	21.2
	1/4	KQ2E04-02G1	M12 x 1	17	14	29	14.6	7.7	10	13	13.3	5.6	4	3	30.9
ø6	1/8	KQ2E06-01G1	M14 x 1	17	17	23.6	9.2	9.7	12	15	13.3	13.1	10.4	4.5	28.9
	1/4	KQ2E06-02G1	M14 x 1	17	17	28.4	14	9.7	12	15	13.3	13.1	10.4	4.5	32.4
	3/8	KQ2E06-03G1	M14 x 1	19	17	30.7	16.3	9.7	12	15	13.3	13.1	10.4	4.5	35.9
ø8	1/8	KQ2E08-01G	M16 x 1	17	19	24.1	6.7	13	—	17	14.2	26.1	18	6	30.5
	1/4	KQ2E08-02G	M16 x 1	19	19	28.4	11	13	—	17	14.2	26.1	18	6	33.1
	3/8	KQ2E08-03G	M16 x 1	19	19	31.7	14.3	13	—	17	14.2	26.1	18	6	37.4
ø10	1/4	KQ2E10-02G	M20 x 1	22	24	29.3	9.9	15.6	—	21	15.6	41.5	29.5	7.5	63.8
	3/8	KQ2E10-03G	M20 x 1	22	24	31.4	12	15.6	—	21	15.6	41.5	29.5	7.5	71.6
ø12	3/8	KQ2E12-03G	M22 x 1	24	27	32.3	11.9	18.2	—	23	17	58.3	46.1	9	69.3
	1/2	KQ2E12-04G	M22 x 1	24	27	37.7	17.3	18.2	—	23	17	58.3	46.1	9	72.7
ø16	3/8	KQ2E16-03G	M28 x 1.5	30	32	34.4	11.5	23.6	—	29	20.6	96	67	13	122.2
	1/2	KQ2E16-04G	M28 x 1.5	30	32	38.8	15.9	23.6	—	29	20.6	113	67	13	132.1

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2E08-01G Data sheet
