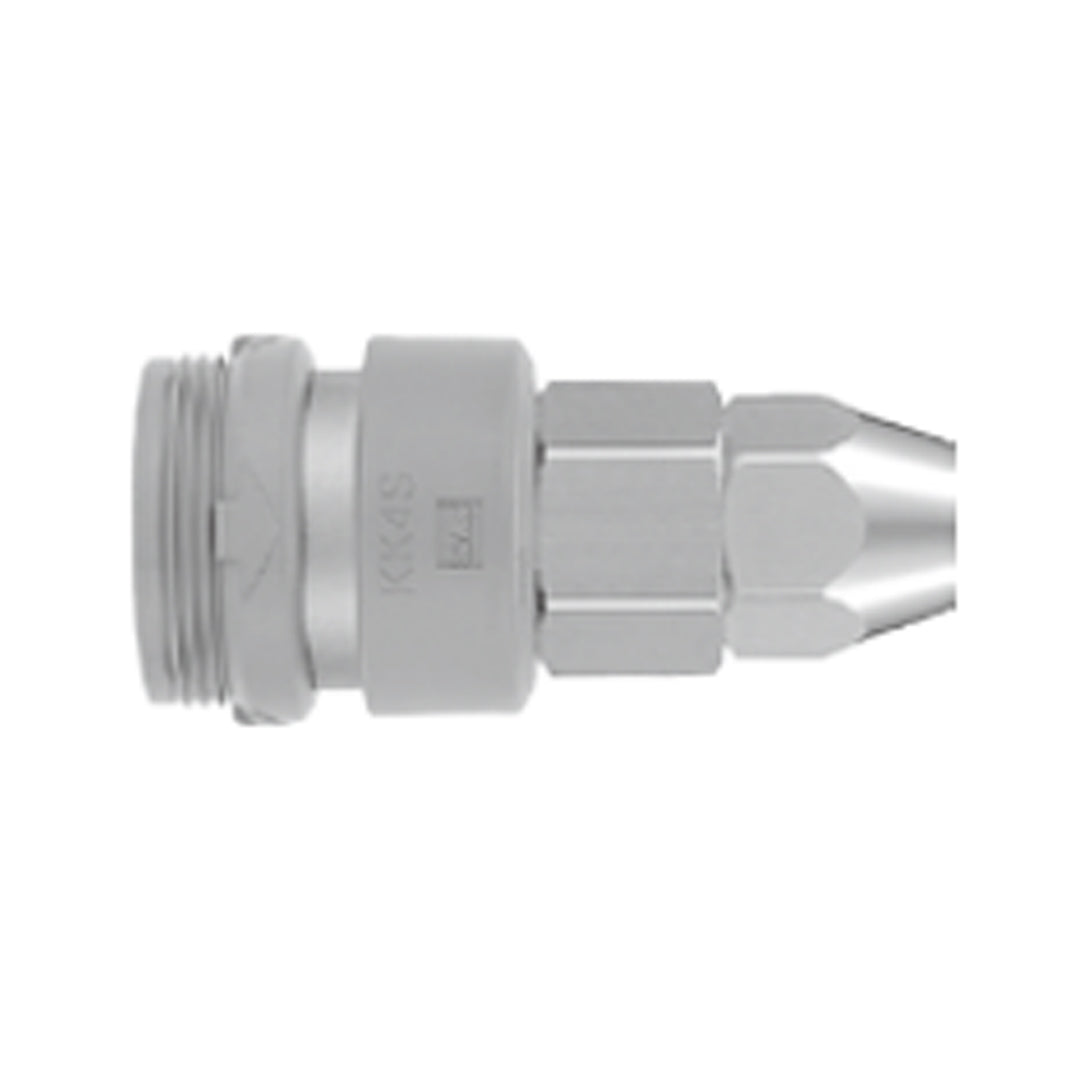

ข้อต่อลม Fittings SMC One-touch code KKH4S-80N

ข้อต่อเร็วแบบ One-touch รุ่น KK / KKH Series จาก SMC ออกแบบมาเพื่อการเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องปิดแรงดัน เหมาะสำหรับระบบลมที่ต้องการความสะดวกและประสิทธิภาพสูง เช่น สายการผลิตที่มีการถอดเปลี่ยนอุปกรณ์บ่อย ตัวเรือนผลิตจาก ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated Brass) ทนทานต่อการกัดกร่อน พร้อมระบบซีลอัตโนมัติ (Self-seal Mechanism) ที่ป้องกันการรั่วไหลของอากาศขณะถอดท่อ มีให้เลือกทั้งแบบ Straight, Elbow, Tee, Plug และ Adaptor เพื่อรองรับการใช้งานในพื้นที่ต่าง ๆ ได้อย่างยืดหยุ่น

คุณสมบัติ

• ระบบ One-touch ถอด-ต่อท่อได้รวดเร็ว ไม่ต้องใช้เครื่องมือ
• มี Self-seal Mechanism ปิดการไหลของลมอัตโนมัติเมื่อถอดท่อ
• เหมาะสำหรับงานที่ต้องถอดเปลี่ยนอุปกรณ์บ่อย เช่น ระบบทดสอบ หรือเครื่องจักรอัตโนมัติ
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• ทนแรงดันสูง ใช้งานได้ตั้งแต่ สูญญากาศถึง 1 MPa
• มีรุ่น KKH Series สำหรับการใช้งานแรงดันสูงและงานที่ต้องการความแข็งแรงเพิ่มขึ้น
• ได้มาตรฐาน RoHS และรองรับการใช้งานกับท่อหลายประเภท เช่น Nylon, Soft Nylon, Polyurethane

ข้อมูลจำเพาะ

• ซีรีส์ KK / KKH Series
• ประเภท One-touch Self-seal Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน 0–1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุ Collet / ปุ่มปลดล็อก POM
• วัสดุซีล NBR
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• คุณสมบัติพิเศษ ระบบซีลอัตโนมัติ (Self-seal), ป้องกันการรั่ว, ถอดง่าย ไม่ต้องปิดแรงดัน
• การรับรองมาตรฐาน RoHS Compliant

Body size	Model	Applicable hose I.D./O.D.	H1 Width across flats	H2 Width across flats	øD	L1	L2 When connected	M	Min. bore size	Effective area	Weight g
1/8	KKH3S-50N	5/8	14	14	20.2	42.6	45.1	13.7	4.5	12.2	32.3
	-60N	6/9	17	17		44.4	46.9	16.5	5.4	18.3	48.9
	-65N	6.5/10	17	17					5.9	19.2	46.6
1/4	KKH4S-50N	5/8	19	14	28.0	54.1	57.8	13.7	4.5	12.2	57.0
	-60N	6/9		17		56.8	60.5	16.5	5.4	20.4	70.5
	-65N	6.5/10		17		56.8	60.5	16.5	5.9	24.1	68.0
	-80N	8/12		19		55.4	59.1	17.4	7.4	35.1	69.7
	-85N	8.5/12.5		19					7.8	36.6	72.3

ข้อมูลทางเทคนิค

Fluid	Air, Water Note 2)
Operating pressure range Note 1)	KKH3: -90 kPa to 1 MPa KKH4: 0 to 1 MPa
Proof pressure	1.5 MPa
Ambient and fluid temperature	Air: -5 to 60°C Water: 5 to 40°C (No freezing)
Plating, Sealant	Electroless nickel plated (copper-free and fluorine-free application), With male thread sealant
Connection plug	KK series plug

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KKH4S-80N Data sheet
