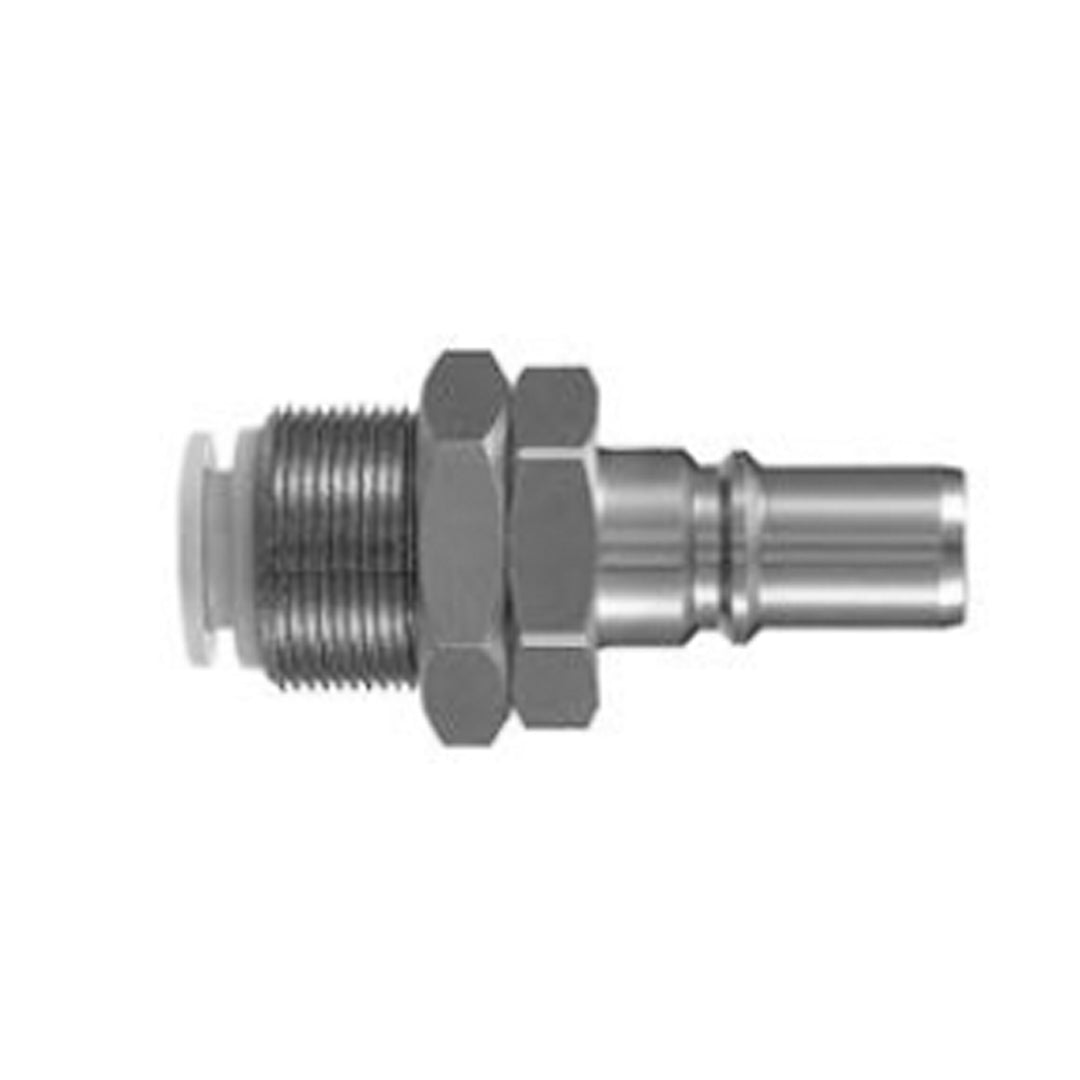

ข้อต่อลม Fittings SMC One-touch code KK6P-12E

ข้อต่อเร็วแบบ One-touch รุ่น KK / KKH Series จาก SMC ออกแบบมาเพื่อการเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องปิดแรงดัน เหมาะสำหรับระบบลมที่ต้องการความสะดวกและประสิทธิภาพสูง เช่น สายการผลิตที่มีการถอดเปลี่ยนอุปกรณ์บ่อย ตัวเรือนผลิตจาก ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated Brass) ทนทานต่อการกัดกร่อน พร้อมระบบซีลอัตโนมัติ (Self-seal Mechanism) ที่ป้องกันการรั่วไหลของอากาศขณะถอดท่อ มีให้เลือกทั้งแบบ Straight, Elbow, Tee, Plug และ Adaptor เพื่อรองรับการใช้งานในพื้นที่ต่าง ๆ ได้อย่างยืดหยุ่น

คุณสมบัติ

• ระบบ One-touch ถอด-ต่อท่อได้รวดเร็ว ไม่ต้องใช้เครื่องมือ
• มี Self-seal Mechanism ปิดการไหลของลมอัตโนมัติเมื่อถอดท่อ
• เหมาะสำหรับงานที่ต้องถอดเปลี่ยนอุปกรณ์บ่อย เช่น ระบบทดสอบ หรือเครื่องจักรอัตโนมัติ
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• ทนแรงดันสูง ใช้งานได้ตั้งแต่ สูญญากาศถึง 1 MPa
• มีรุ่น KKH Series สำหรับการใช้งานแรงดันสูงและงานที่ต้องการความแข็งแรงเพิ่มขึ้น
• ได้มาตรฐาน RoHS และรองรับการใช้งานกับท่อหลายประเภท เช่น Nylon, Soft Nylon, Polyurethane

ข้อมูลจำเพาะ

• ซีรีส์ KK / KKH Series
• ประเภท One-touch Self-seal Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน 0–1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุ Collet / ปุ่มปลดล็อก POM
• วัสดุซีล NBR
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• คุณสมบัติพิเศษ ระบบซีลอัตโนมัติ (Self-seal), ป้องกันการรั่ว, ถอดง่าย ไม่ต้องปิดแรงดัน
• การรับรองมาตรฐาน RoHS Compliant

Body size	Model	Applicable tubing O.D.	T Threads	H1 Width across flats	H2 Width across flats	L1	L2	L3	M	Min. bore size	Effective area mm²		Weight g
											Urethane tubing	Nylon tubing
M5	KK2P-23E	Ø3.2	M8 x 0.75	10	10	28.3	12.3	12.5	12.7	2.5	3.7	4.4	6.0
	-04E	Ø4	M9 x 0.75		11	28.6					3.4	4.4	6.6
	-06E	Ø6	M11 x 0.75	14	14			12.7	13.5	3.4	8.1	8.1	9.7
1/8	KK3P-04E	Ø4	M12 x 1	17	17	39.3	18.4	16.9	16.0	3.2	3.9	5.6	16.6
	-06E	Ø6	M14 x 1		17	40.2		16.8	17.0	4.7	10.1	12.8	22.3
	-08E	Ø8	M16 x 1		19	43.4		20.0	18.5	6.0	15.7	22.6	30.2
	-10E	Ø10	M20 x 1		22	24		46.4	22.0		21.0		54.7
1/4	KK4P-06E	Ø6	M14 x 1	17	17	47.0	25.2	16.8	17.0	4.7	10.1	12.8	30.6
	-08E	Ø8	M16 x 1		19	50.2		20.0	18.5	6.2	19.8	22.6	38.2
	-10E	Ø10	M20 x 1	22	24	53.2		22.0	21.0	7.7	27.6	35.3	61.4
	-12E	Ø12	M22 x 1	24	27	54.2		23.0	22.0	9.0	40.2	50.9	75.2
1/2	KK6P-12E	Ø12	M22 x 1	24	27	60.1	31.0	23.0	22.0	9.2	41.2		86.1
	-16E	Ø16	M28 x 1.5	30	32	62.6		24.5	25.0	13.0	63.5	106.2	125.0

ข้อมูลทางเทคนิค

Fluid	Air, Water Note 2)
Operating pressure range Note 1)	KK2: -100 kPa to 1 MPa KK3: -90 kPa to 1 MPa KK4/6: 0 to 1 MPa
Proof pressure	1.5 MPa
Ambient and fluid temperature	Air: -5 to 60°C Water: 5 to 40°C (No freezing)
Plating, Sealant	Electroless nickel plated (copper-free and fluorine-free application), With male thread sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KK6P-12E Data sheet
