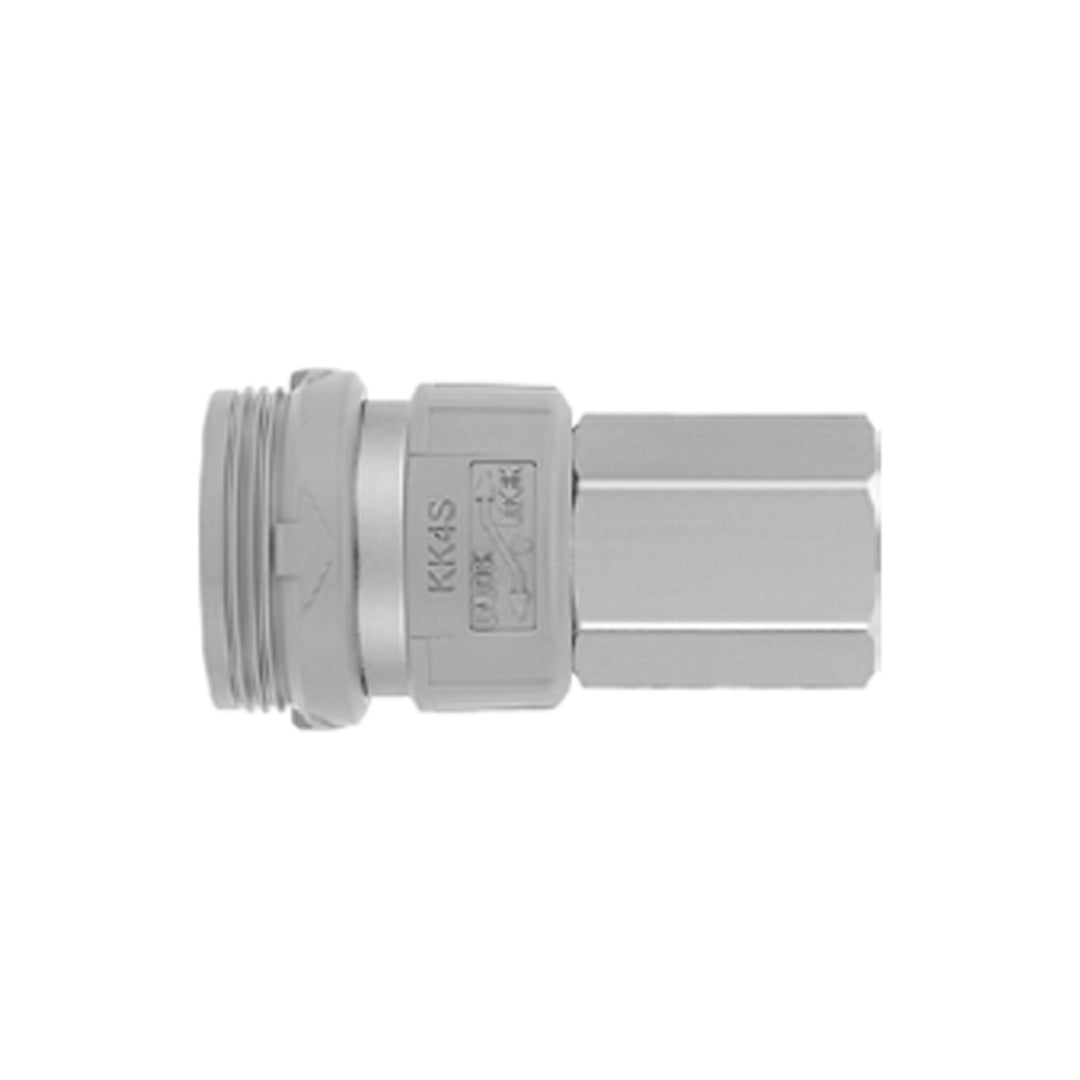

ข้อต่อลม Fittings SMC One-touch code KK4S-02F

ข้อต่อเร็วแบบ One-touch รุ่น KK / KKH Series จาก SMC ออกแบบมาเพื่อการเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องปิดแรงดัน เหมาะสำหรับระบบลมที่ต้องการความสะดวกและประสิทธิภาพสูง เช่น สายการผลิตที่มีการถอดเปลี่ยนอุปกรณ์บ่อย ตัวเรือนผลิตจาก ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated Brass) ทนทานต่อการกัดกร่อน พร้อมระบบซีลอัตโนมัติ (Self-seal Mechanism) ที่ป้องกันการรั่วไหลของอากาศขณะถอดท่อ มีให้เลือกทั้งแบบ Straight, Elbow, Tee, Plug และ Adaptor เพื่อรองรับการใช้งานในพื้นที่ต่าง ๆ ได้อย่างยืดหยุ่น

คุณสมบัติ

• ระบบ One-touch ถอด-ต่อท่อได้รวดเร็ว ไม่ต้องใช้เครื่องมือ
• มี Self-seal Mechanism ปิดการไหลของลมอัตโนมัติเมื่อถอดท่อ
• เหมาะสำหรับงานที่ต้องถอดเปลี่ยนอุปกรณ์บ่อย เช่น ระบบทดสอบ หรือเครื่องจักรอัตโนมัติ
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• ทนแรงดันสูง ใช้งานได้ตั้งแต่ สูญญากาศถึง 1 MPa
• มีรุ่น KKH Series สำหรับการใช้งานแรงดันสูงและงานที่ต้องการความแข็งแรงเพิ่มขึ้น
• ได้มาตรฐาน RoHS และรองรับการใช้งานกับท่อหลายประเภท เช่น Nylon, Soft Nylon, Polyurethane

ข้อมูลจำเพาะ

• ซีรีส์ KK / KKH Series
• ประเภท One-touch Self-seal Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน 0–1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุ Collet / ปุ่มปลดล็อก POM
• วัสดุซีล NBR
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• คุณสมบัติพิเศษ ระบบซีลอัตโนมัติ (Self-seal), ป้องกันการรั่ว, ถอดง่าย ไม่ต้องปิดแรงดัน
• การรับรองมาตรฐาน RoHS Compliant

Body size	Model	T Connection port size	H Width across flats	øD	L1	L2 When connected	Min. bore size	Effective area	Weight g
M5	KK2S-M5F	M5 x 0.8	8	10.0	25.3	26.8	4.2	5.4	6.4
1/8	KK3S-01F	Rc 1/8	14	20.2	36.0	38.5	8.2	20.6	23.6
	-02F	Rc 1/4	17		40.1	42.6		21.1	34.4
	-03F	Rc 3/8	17		41.9	44.4		21.1	38.8
1/4	KK4S-02F	Rc 1/4	19	28.0	50.4	54.1	10.9	39.6	56.9
	-03F	Rc 3/8	19		51.1	54.8	14.4	42.7	46.2
1/2	KK6S-03F	Rc 3/8	24	31.6	58.6	63.9	14.4	83.1	93.6
	-04F	Rc 1/2	24		61.0	66.3	18.0	83.8	97.8

ข้อมูลทางเทคนิค

Fluid	Air, Water Note 2)
Operating pressure range Note 1)	KK2: -100 kPa to 1 MPa KK3: -90 kPa to 1 MPa KK4/6: 0 to 1 MPa
Proof pressure	1.5 MPa
Ambient and fluid temperature	Air: -5 to 60°C Water: 5 to 40°C (No freezing)
Plating, Sealant	Electroless nickel plated (copper-free and fluorine-free application), With male thread sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KK4S-02F Data sheet
