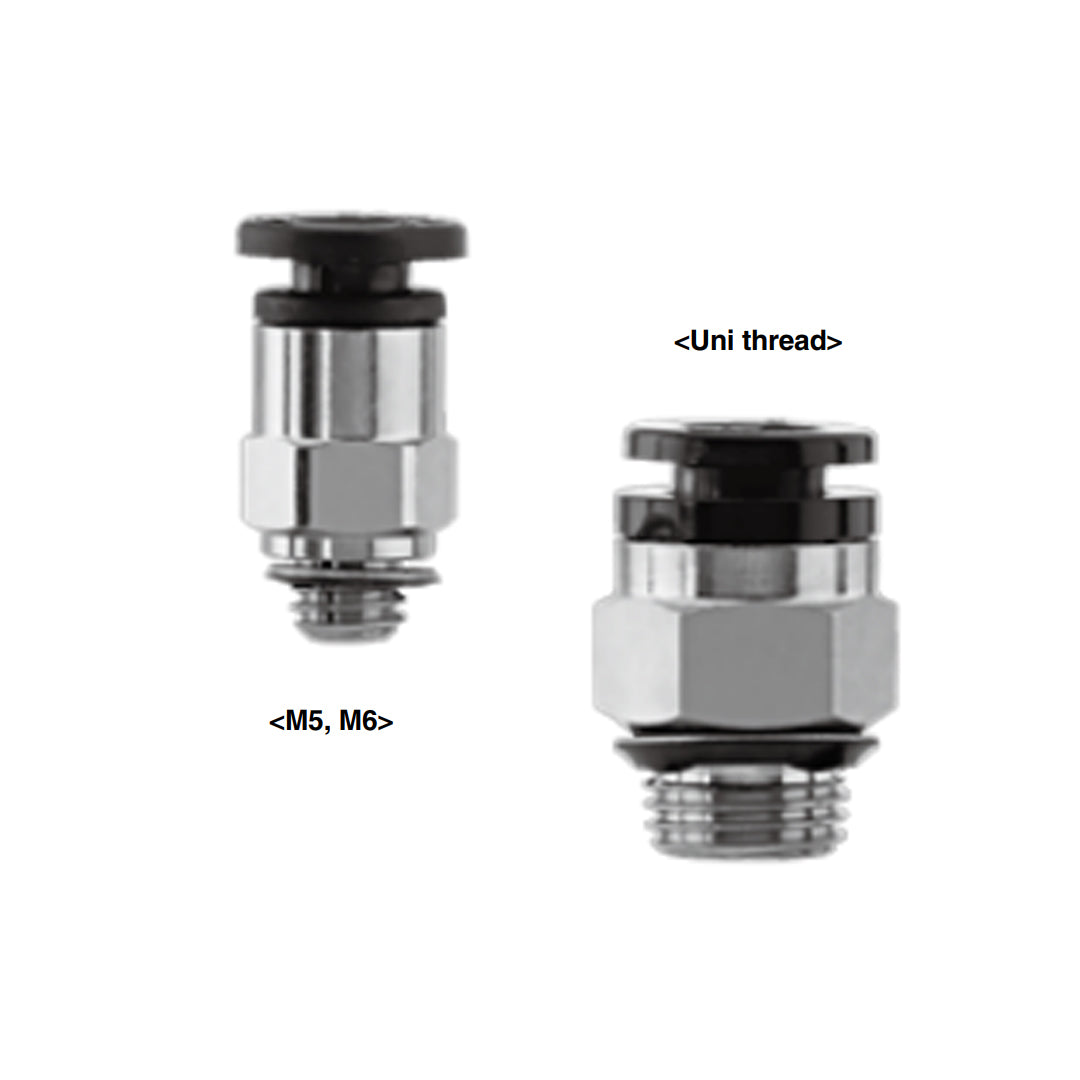

ข้อต่อลม Fittings SMC One-touch code KAH10-U01

ข้อต่อลม SMC ซีรีส์ KA ออกแบบมาเพื่อลดการเกิดไฟฟ้าสถิตในระบบลม เหมาะสำหรับงานที่ต้องการป้องกันการช็อตไฟฟ้าหรือการดูดติดของฝุ่น เช่น อุตสาหกรรมอิเล็กทรอนิกส์และการผลิตชิ้นส่วนละเอียด ตัวเรือนผลิตจาก วัสดุ PBT ป้องกันไฟฟ้าสถิตและทนไฟ (UL-94 V-0) พร้อมซีลและโอริงที่ทำจาก NBR ชนิดนำไฟฟ้า (Conductive NBR) ทำให้สามารถถ่ายประจุไฟฟ้าได้อย่างปลอดภัย ใช้งานง่ายด้วยระบบ One-touch ติดตั้งรวดเร็ว รองรับแรงดันตั้งแต่ สูญญากาศถึง 1 MPa และมีการเคลือบนิกเกิลไร้ไฟฟ้าบนชิ้นส่วนทองเหลืองเพื่อป้องกันการกัดกร่อน

คุณสมบัติ

• ป้องกันไฟฟ้าสถิต (Antistatic) ด้วยวัสดุนำไฟฟ้าในตัวเรือนและซีล
• ทนไฟสูง (UL-94 V-0) ปลอดภัยในสภาพแวดล้อมการผลิต
• แรงยึดท่อสูง ด้วยโครงสร้าง Chuck & Collet ที่มั่นคง
• ติดตั้งง่ายแบบ One-touch ช่วยประหยัดเวลาในการเดินท่อลม
• ใช้งานได้ตั้งแต่สูญญากาศถึงแรงดัน 1 MPa
• วัสดุทุกชิ้นผ่านการเคลือบนิกเกิลไร้ไฟฟ้า ป้องกันสนิมและการกัดกร่อน
• พื้นผิวตัวเรือนสีดำ ป้องกันการดูดติดฝุ่นจากไฟฟ้าสถิต
• เหมาะสำหรับระบบลมในอุตสาหกรรมอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และห้องคลีนรูม

ข้อมูลจำเพาะ

• ซีรีส์ KA Series
• ประเภท Antistatic One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน 0 ถึง 40°C
• วัสดุตัวเรือน PBT (นำไฟฟ้าและทนไฟ UL-94 V-0)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Stainless Steel 304
• วัสดุซีลและโอริง Conductive NBR
• ค่าความต้านทานผิว 10⁴ ถึง 10⁷ Ω
• วัสดุปุ่มปลดล็อก PBT สีดำ (นำไฟฟ้า)
• ขนาดท่อที่รองรับ Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12 mm
• ชนิดเกลียว M, Uni, Rc, G, NPT, NPTF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ ปลอดทองแดง (Copper-free), ระบบ One-touch, ทนไฟและป้องกันไฟฟ้าสถิต

Applicable tubing O.D. (mm)	Connection thread Uni thread	Model	H (width across flats)	øD	L	A*	M	Effective area (mm²)		Weight (g)
								Soft nylon	Urethane
3.2	M5 x 0.8	KAH23-M5	7	8.5	17	14	13	3.4	2.9	2.1
	M6 x 1	KAH23-M6	8		17.5	14				3
	1/8	KAH23-U01	10		12.5	8.5				4
4	M5 x 0.8	KAH04-M5	8	9.5	17	14	13	4	4	2
	M6 x 1	KAH04-M6	8		17.5	14				2
	1/8	KAH04-U01	10		18.5	13.5	16	5.6	5.6	5
	1/4	KAH04-U02	14		16.5	10.5				10
6	M5 x 0.8	KAH06-M5	10	11.5	18.5	15	14	4	4	3
	M6 x 1	KAH06-M6	10		19	15				3
	1/8	KAH06-U01	12		19.5	14.5	17	13.1	13.1	5
	1/4	KAH06-U02	14		20	13				10
8	1/8	KAH08-U01	14	14	25	20.5	18.5	18.0	18.0	16
	1/4	KAH08-U02	14		21.5	15.5				27
	3/8	KAH08-U03	17		19.5	13.5				33
10	1/8	KAH10-U01	17	17	28	23	21	29.5	29.5	17
	1/4	KAH10-U02	17		28	22				14
	3/8	KAH10-U03	17		24	18				28
	1/2	KAH10-U04	22		22	14				28
12	1/4	KAH12-U02	19	19	30.5	24.5	22	46.1	46.1	22
	3/8	KAH12-U03	19		25.5	19.5				28
	1/2	KAH12-U04	22		24.5	16.5				28

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	0 to 40°C
Thread	Uni thread
	JIS B 0209 (Metric coarse thread)
Seal (Thread portion)	Gasket
Copper-free	Brass parts are all electroless nickel plated.
Surface resistance	10⁵ to 10⁹ Ω

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KAH10-U01 Data sheet
