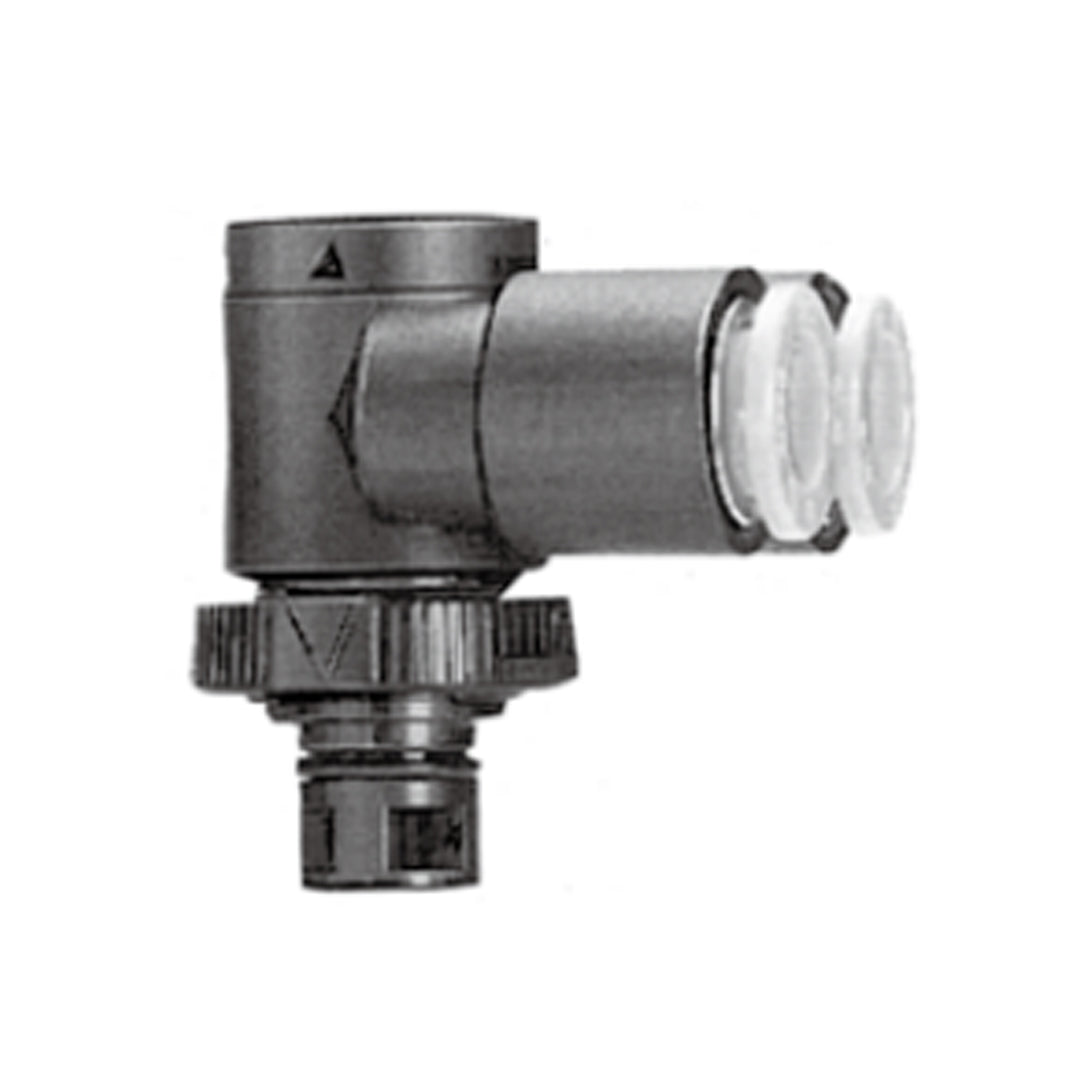

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBZ3-10

ข้อต่อระบบลมแบบโมดูล SMC KB Series ออกแบบมาเพื่อให้การต่อระบบจ่ายลมแบบศูนย์กลาง (Centralized Distribution) เป็นไปอย่างสะดวก รวดเร็ว และไม่ต้องใช้เครื่องมือในการติดตั้ง ระบบข้อต่อแบบ One-touch Fitting ทำให้สามารถประกอบและถอดได้ง่าย พร้อมกลไกล็อกป้องกันการหลุดโดยไม่ตั้งใจ ตัวข้อต่อหมุนได้ 360° เพื่อปรับทิศทางการจ่ายลมตามต้องการ เหมาะสำหรับการจัดการท่อในพื้นที่จำกัด และงานที่ต้องการความยืดหยุ่นสูง โครงสร้างผลิตจากวัสดุคุณภาพสูง เช่น ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating), สแตนเลส และเรซิน PBT/POM ช่วยเพิ่มความทนทานและป้องกันการกัดกร่อน

คุณสมบัติ

• ระบบ One-touch ต่อและถอดง่ายโดยไม่ต้องใช้เครื่องมือ
• ข้อต่อสามารถหมุนได้ 360° ปรับทิศทางการจ่ายลมได้อิสระ
• โครงสร้างแบบ โมดูลาร์ (Modular) ช่วยให้ประกอบชุดท่อได้ตามต้องการ
• ตัวเรือนและชิ้นส่วนโลหะเคลือบนิกเกิล ป้องกันการกัดกร่อน
• มีระบบล็อกป้องกันการถอดโดยไม่ตั้งใจ (Lock Ring Mechanism)
• เหมาะสำหรับการจ่ายลมแบบศูนย์กลางและระบบที่ต้องการความสะดวกในการบำรุงรักษา
• รองรับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane, FEP, PFA
• ได้มาตรฐาน RoHS Compliant

ข้อมูลจำเพาะ

• ซีรีส์ KB Series
• ประเภท Piping Module / One-touch Fitting
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า / PBT / POM
• วัสดุซีลและโอริง NBR
• วัสดุคอลลเลตและปุ่มปลดล็อก POM / Stainless Steel 304
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ขนาดเกลียวที่รองรับ M5, M6, Rc1/8, Rc1/4, Rc3/8, Rc1/2
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• คุณสมบัติพิเศษ 360° Swivel, Lock Ring, Modular Connection
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Model	Applicable tubing O.D.	D1	D2	D3	L1	L2	L3	L4	A	M	P	Weight (g)
KBZ1-04	4	10.4	13.6	16.8	21.0	33.0	10.4	13.0	19.5	16.0	10.4	5.8
KBZ1-06	6				21.5					17.0	12.8	7.1
KBZ2-08	8	15.2	17.6	21.0	25.8	36.0	10.1	15.5	22.5	18.5	15.2	11.6
KBZ3-10	10	18.5	25.2	28.6	31.2	42.6	11.4	19.5	27.0	21.0	18.5	24.4
KBZ3-12	12				32.2					22.0	20.9	27.1
KBZ4-12	12	20.9	27.0	30.4	33.0	41.4	12.2	18.0	25.0	22.0	20.9	28.5

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range Note)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)	With thread sealant
Copper-free (Standard)	Brass parts are all electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBZ3-10 Data sheet
