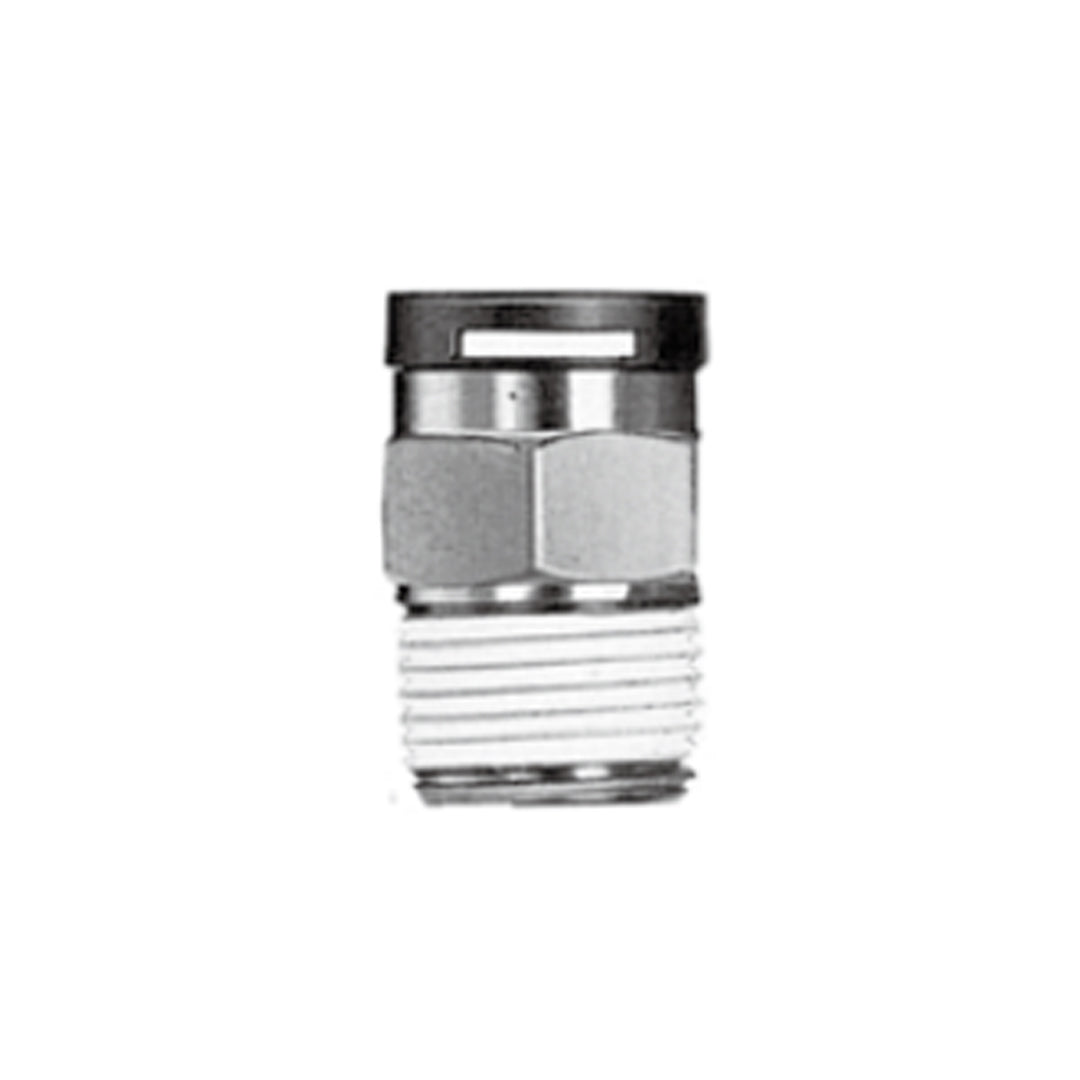

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBH3-R4S

ข้อต่อระบบลมแบบโมดูล SMC KB Series ออกแบบมาเพื่อให้การต่อระบบจ่ายลมแบบศูนย์กลาง (Centralized Distribution) เป็นไปอย่างสะดวก รวดเร็ว และไม่ต้องใช้เครื่องมือในการติดตั้ง ระบบข้อต่อแบบ One-touch Fitting ทำให้สามารถประกอบและถอดได้ง่าย พร้อมกลไกล็อกป้องกันการหลุดโดยไม่ตั้งใจ ตัวข้อต่อหมุนได้ 360° เพื่อปรับทิศทางการจ่ายลมตามต้องการ เหมาะสำหรับการจัดการท่อในพื้นที่จำกัด และงานที่ต้องการความยืดหยุ่นสูง โครงสร้างผลิตจากวัสดุคุณภาพสูง เช่น ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating), สแตนเลส และเรซิน PBT/POM ช่วยเพิ่มความทนทานและป้องกันการกัดกร่อน

คุณสมบัติ

• ระบบ One-touch ต่อและถอดง่ายโดยไม่ต้องใช้เครื่องมือ
• ข้อต่อสามารถหมุนได้ 360° ปรับทิศทางการจ่ายลมได้อิสระ
• โครงสร้างแบบ โมดูลาร์ (Modular) ช่วยให้ประกอบชุดท่อได้ตามต้องการ
• ตัวเรือนและชิ้นส่วนโลหะเคลือบนิกเกิล ป้องกันการกัดกร่อน
• มีระบบล็อกป้องกันการถอดโดยไม่ตั้งใจ (Lock Ring Mechanism)
• เหมาะสำหรับการจ่ายลมแบบศูนย์กลางและระบบที่ต้องการความสะดวกในการบำรุงรักษา
• รองรับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane, FEP, PFA
• ได้มาตรฐาน RoHS Compliant

ข้อมูลจำเพาะ

• ซีรีส์ KB Series
• ประเภท Piping Module / One-touch Fitting
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า / PBT / POM
• วัสดุซีลและโอริง NBR
• วัสดุคอลลเลตและปุ่มปลดล็อก POM / Stainless Steel 304
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ขนาดเกลียวที่รองรับ M5, M6, Rc1/8, Rc1/4, Rc3/8, Rc1/2
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• คุณสมบัติพิเศษ 360° Swivel, Lock Ring, Modular Connection
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Model	T Connection thread	H width across flats	D	L	A*	Weight (g)
KBH1-R1S	R 1/8	14	13.6	27.0	20.0	13.4
KBH2-R1S	R 1/8	17	17.6	29.0	21.5	19.2
KBH2-R2S	R 1/4			32.0	22.5	23.3
KBH2-R3S	R 3/8			27.5	17.5	22.5
KBH3-R2S	R 1/4	19	25.2	35.5	25.4	26.5
KBH3-R3S	R 3/8			31.0	20.5	23.2
KBH3-R4S	R 1/2			31.0	19.0	41.5
KBH4-R3S	R 3/8	24	27.0	35.5	24.5	44.5
KBH4-R4S	R 1/2			31.5	19.0	36.5

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range Note)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)	With thread sealant
Copper-free (Standard)	Brass parts are all electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBH3-R4S Data sheet
