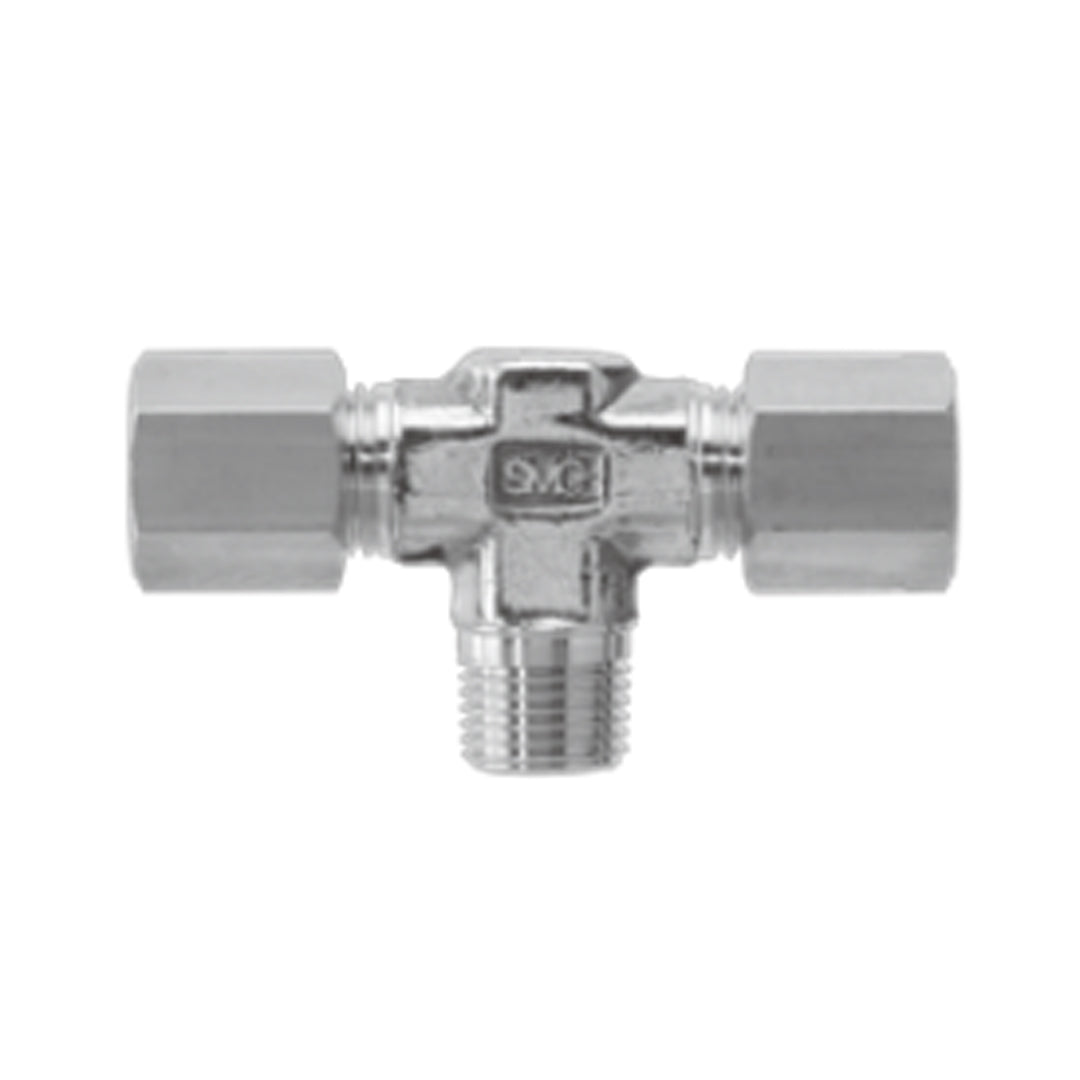

ข้อต่อลม Fittings SMC ข้อต่อแบบเกลียว code DT10-04

ข้อต่อลมแบบเกลียว SMC H/DL/L/LL Series เป็นฟิตติ้งชนิดโลหะที่ให้แรงยึดท่อสูง เหมาะสำหรับท่อ Nylon, Soft Nylon, Polyurethane (เมื่อใส่ปลอกใน) และท่อทองแดงอ่อน ตัวเรือนผลิตจากทองเหลืองคุณภาพสูง (C3604, C3771BE) พร้อมเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อความทนทานต่อการกัดกร่อน โครงสร้างภายในแบบ Flared I.D. ช่วยลดแรงต้านการไหลและป้องกันการบีบตัวของท่อขณะติดตั้ง พร้อมมีระบบ Tube Support ป้องกันการเลื่อนของท่อระหว่างขันเกลียว เหมาะสำหรับงานลมในระบบอุตสาหกรรมทั่วไปที่ต้องการความแข็งแรงและความแน่นหนาในการเชื่อมต่อ

คุณสมบัติ

• แรงยึดท่อสูง ด้วยโครงสร้างโลหะทั้งตัว
• ป้องกันการเสียรูปของท่อด้วยปลาย Flared I.D.
• ระบบ Tube Support ช่วยป้องกันท่อเลื่อนขณะติดตั้ง
• ใช้ได้กับท่อหลายประเภท เช่น Nylon, Soft Nylon, Polyurethane (พร้อมปลอกใน) และท่อทองแดงอ่อน
• เคลือบนิกเกิลไร้ไฟฟ้าเพื่อป้องกันสนิมและการกัดกร่อน
• รองรับแรงดันสูงสุดถึง 1 MPa / ทดสอบแรงดันได้ถึง 10 MPa
• มีให้เลือกหลายขนาดและหลายรูปแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที และแบบหมุนได้ (Swivel Type)

ข้อมูลจำเพาะ

• ซีรีส์ H / DL / L / LL Series
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂)
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane (พร้อมปลอกใน), ท่อทองแดงอ่อน (C1220T-0)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• แรงดันใช้งานสูงสุด 1 MPa
• แรงดันทดสอบ 10 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• เกลียว JIS B0203 (Taper Thread) / JIS B0205 (Metric Fine Thread)
• วัสดุตัวเรือน C3604, C3771BE
• วัสดุ Nut C3604
• วัสดุ Ferrule C2700
• รุ่นพิเศษ รุ่น -X2 สำหรับงานไม่ใช้ทองแดง (เคลือบนิกเกิลไร้ไฟฟ้า)
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)	Connection threads R	Model	H1 (width across flats)	H2 (width across flats)	L1	L2	M	A*	Effective area (mm²)	Weight (g)
4	1/8	DT04-01	10	10	23.5	17	15	19.6	5.7	33
	1/4	DT04-02				19		19.6		40
6	1/8	DT06-01		12		17		19.6	14	35
	1/4	DT06-02				19		19.6		44
	3/8	DT06-03	14		26.5	22	16	24.5		70
8	1/8	DT08-01	12	14	24.5	18		21.6	25	45
	1/4	DT08-02	14			21		22.6		52
	3/8	DT08-03	14		26.5	22		24.5		73
10	1/4	DT10-02	14	17	26.5	23	17	25.8	49	72
	3/8	DT10-03	17			22		24.5		78
	1/2	DT10-04	17		28.5	27		29.4		120
12	1/4	DT12-02	17	19	28.5	25		29.6	55	106
	3/8	DT12-03	17			26		30.3		111
	1/2	DT12-04	22			27		29.4		124

ข้อมูลทางเทคนิค

Applicable tubing material		Nylon, Soft nylon Polyurethane (Mounting the inner sleeve) Note 1) Soft copper steel pipe (C1220T-O)
Applicable tubing O.D.		Ø4, Ø6, Ø8, Ø10, Ø12
Maximum operating pressure Note 2)		1 MPa
Proof pressure		10 MPa
Fluid		Air, N2
Ambient and fluid temperatures		-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads Note 3)		None or with sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อแบบเกลียว code DT10-04 Data sheet
