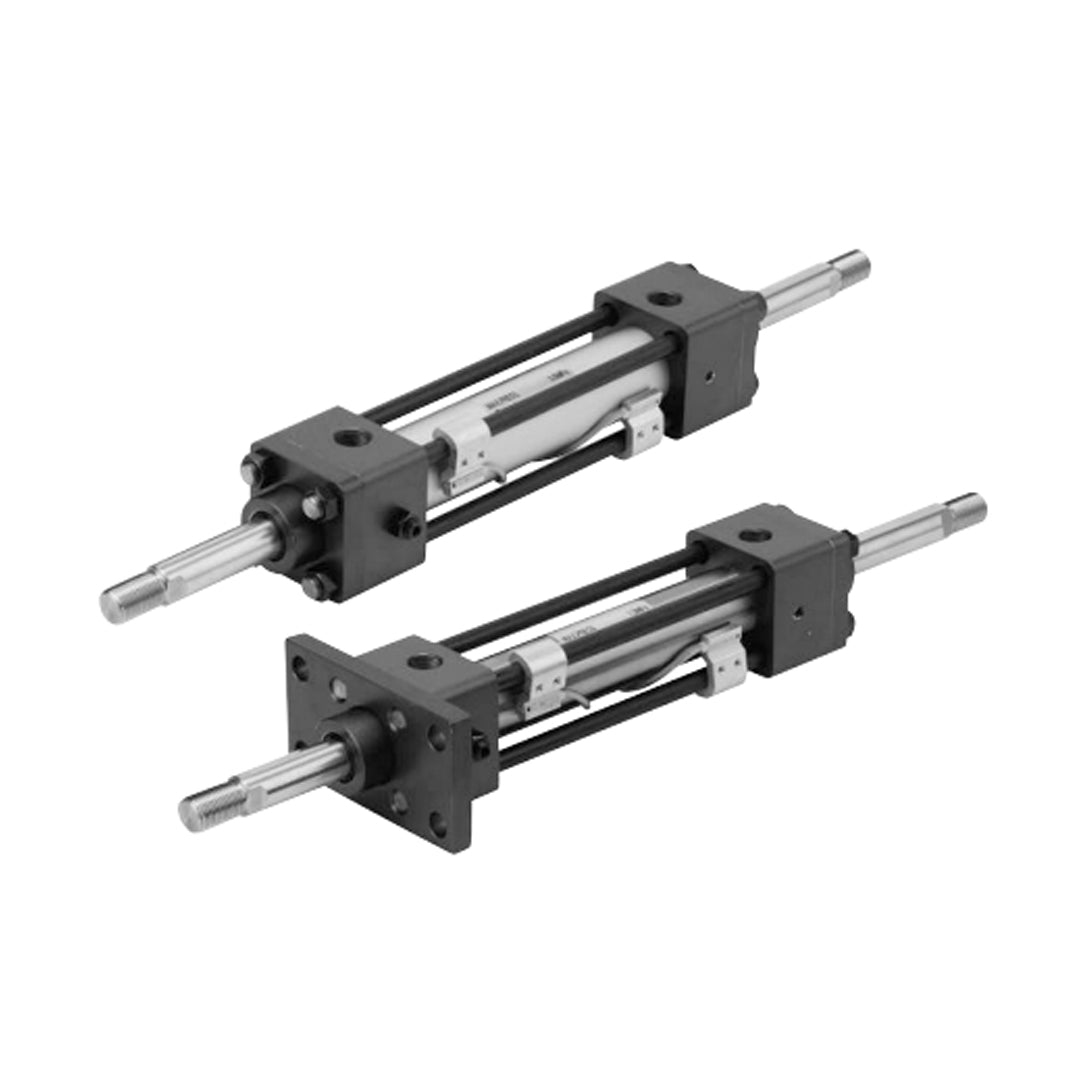

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Rod rectangular flange type CH2EWFA Bore 100 mm

SMC CH2 Series เป็นกระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder) แบบ Double Acting / Single Rod ออกแบบมาสำหรับงานแรงดันสูง มีให้เลือกหลายรุ่น ได้แก่ CH2E (3.5 MPa), CH2F (7 MPa), CH2G (14 MPa) และ CH2H (14 MPa แบบสเตนเลส) รองรับขนาดรูเจาะตั้งแต่ ø32 ถึง ø100 มม. เหมาะสำหรับงานอุตสาหกรรมหนัก เช่น เครื่องจักรกล โรงงานผลิต และระบบไฮดรอลิกทั่วไป ตัวกระบอกผลิตจากวัสดุคุณภาพสูงทั้งอะลูมิเนียม เหล็ก และสเตนเลส เพื่อให้เหมาะกับทุกสภาพแวดล้อมการทำงาน พร้อมรองรับการติดตั้ง Auto Switch เพื่อการตรวจจับตำแหน่งลูกสูบที่แม่นยำ

คุณสมบัติ

• แรงดันใช้งานสูงสุดถึง 14 MPa (รุ่น CH2G / CH2H)
• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันสองทิศทาง
• มีหลายรุ่นตามแรงดันและวัสดุของกระบอก (Aluminum, Stainless Steel, Steel)
• ความเร็วลูกสูบสูงถึง 300 mm/s
• รองรับการใช้งานกับของไหลไฮดรอลิกชนิดน้ำมันแร่ (Mineral Hydraulic Fluid)
• มีให้เลือกหลายแบบติดตั้ง: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion ฯลฯ
• รองรับการติดตั้ง Auto Switch ได้หลากหลายรุ่น
• ระยะชักมาตรฐานยาวสุดถึง 1800 mm

ข้อมูลจำเพาะ

• รุ่น CH2E / CH2F / CH2G / CH2H Series
• ประเภท กระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder)
• ชนิดการทำงาน Double Acting / Single Rod
• แรงดันใช้งาน 3.5 MPa (CH2E), 7 MPa (CH2F), 14 MPa (CH2G / CH2H)
• แรงดันทดสอบ 5.0 MPa (CH2E), 10.5 MPa (CH2F), 21 MPa (CH2G / CH2H)
• ขนาดรูเจาะ (Bore Size) ø32, ø40, ø50, ø63, ø80, ø100 mm
• ระยะชักมาตรฐาน 25 – 1800 mm
• ความเร็วลูกสูบ 8 – 300 mm/s
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• วัสดุตัวกระบอก Aluminum Alloy (CH2E), Stainless Steel (CH2F / CH2H), Steel (CH2G)
• วัสดุลูกสูบ Aluminum Alloy (CH2E / CH2F), Stainless Steel (CH2G / CH2H)
• วัสดุซีล NBR (Nitrile Rubber)
• แรงดันทฤษฎีสูงสุด ประมาณ 109,900 N (ø100 ที่ 14 MPa)
• การติดตั้ง มีหลายแบบ: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion
• อุปกรณ์เสริม รองรับ Auto Switch หลายรุ่น (แบบโซลิดสเตตและรีดสวิตช์)

Bore size (mm)	Stroke range (mm)	BB	B	C	F	FD	FT		FX		FY		FZ	GA1	GA2	J	M	NA	P	R	S	SS	T
32	25 to 800	62	58	38	16	11	11	+/-0.2	88	+/-0.18	40	+/-0.13	109	21	32	M10 x 1.25	11	37	3/8	39	136	30	11
40	25 to 800	69	65	45	12	11	11		95		46		118	21	32	M10 x 1.25	11	36	3/8	42	136	30	11
50	25 to 800	85	76	52	15	14	13		115		58	+/-0.15	145	27	40	M10 x 1.25	11	43	1/2	46	150	30	13
63	25 to 800	98	90	63	15	18	15		132	+/-0.2	65		165	27	42	M12 x 1.5	14	43	1/2	52	156	35	15
80	25 to 1000	118	110	80	17	18	18	+/-0.3	155		87	+/-0.18	190	22	40	M16 x 1.5	16	44	3/4	65	166	35	18
100	25 to 1000	150	135	102	19	22	20		190	+/-0.23	109		230	22	42	M18 x 1.5	18	44	3/4	75	172	40	20

ข้อมูลทางเทคนิค

Model	CH2EW	CH2FW
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure (MPa)	3.5	7
Maximum allowable pressure (MPa)	3.5	B rod 13.5 C rod 11
Proof pressure (MPa)	5.0	10.5
Minimum operating pressure (MPa)	0.3
Ambient and fluid temperature	Without auto switch: −10° to 80°C With auto switch: −10° to 60°C
Piston speed	8 to 300 mm/s
Cushion	Cushion seal type
Stroke length tolerance	to 100 st +0.80, 101 to 250 st +1.00, 251 to 630 st +1.250, 631 to 1000 st +1.40
