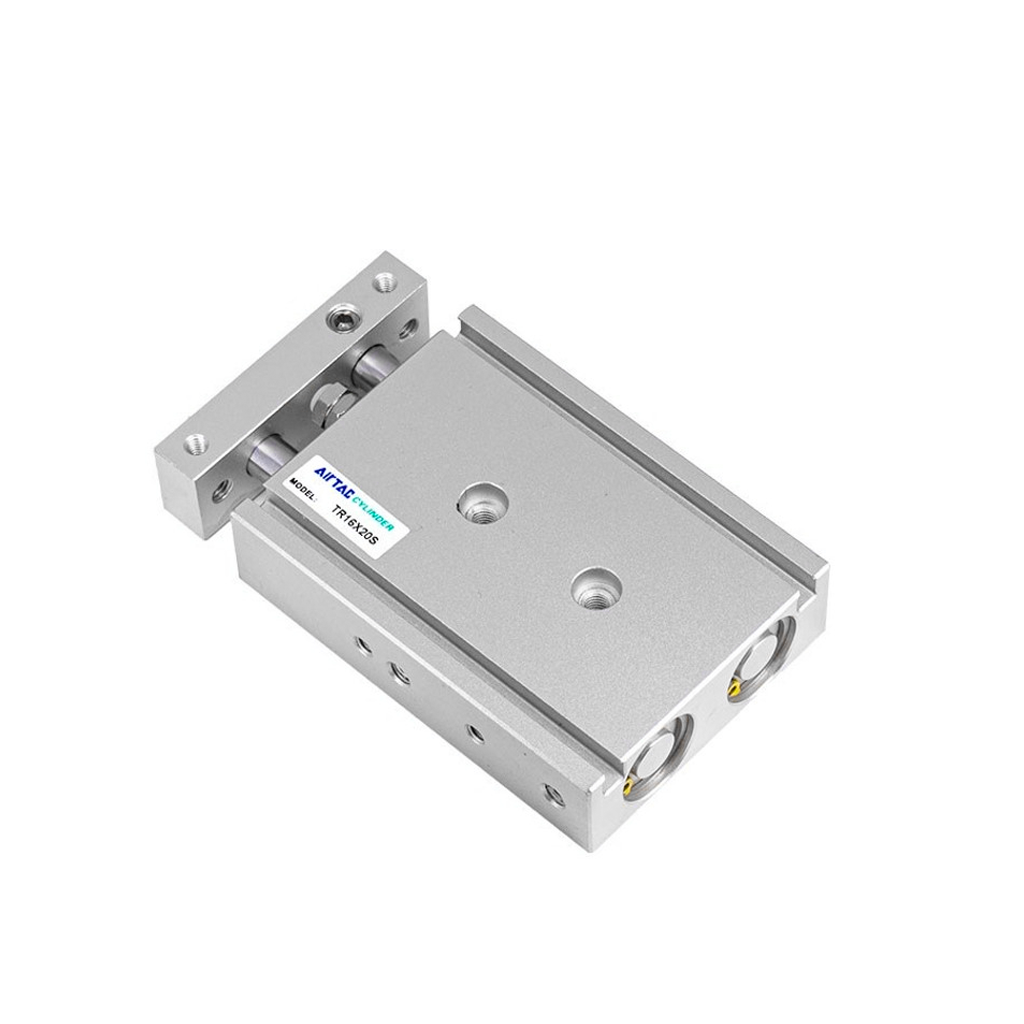

กระบอกลม AIRTAC TR-16X20-S

กระบอกลมAIRTACรุ่นTR-16X20-Sเป็นกระบอกลมนิวแมติกส์ขนาดเล็กจากแบรนด์AIRTACที่ออกแบบมาเพื่อรองรับงานระยะชักสั้นโดยเฉพาะตัวกระบอกมีความแข็งแรงทนทานและตอบสนองต่อคำสั่งลมได้อย่างรวดเร็วช่วยให้กระบวนการทำงานของเครื่องจักรมีความลื่นไหลและมีประสิทธิภาพ

คุณสมบัติ

• กระบอกลมกลมขนาด 16 มม. ระยะชักสั้นพิเศษ 20 มม.
• ออกแบบเน้นความรวดเร็วและประหยัดพื้นที่ติดตั้งสูงสุด
• มีแม่เหล็กภายในลูกสูบ (S) สำหรับตรวจจับตำแหน่งด้วยเซนเซอร์
• โครงสร้างกะทัดรัดน้ำหนักเบาเหมาะกับแขนกลหรือชุดอุปกรณ์เคลื่อนที่
• ซีลยางคุณภาพสูงลดแรงเสียดทานและป้องกันลมรั่ว

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมมินิกลม รุ่น TR
• ขนาดbore: 16 มม.
• ระยะชัก: 20 มม.
• คุณสมบัติพิเศษ: รุ่นมาตรฐานมีแม่เหล็กในตัว (-S) ไม่มีระบบกันกระแทกปรับได้
• การใช้งาน: งานกดชิ้นงานช่วงชักสั้นความเร็วสูง

NO.	Item	Material
1	Screw	Carbon steel
2	Fixing plate	Aluminum alloy
3	Bumper	POM
4	Screw	Free cutting steel
5	Nut	Carbon steel
6	Piston rod	SUS304
7	C clip	Spring steel
8	Front cover	Aluminum alloy
9	Magnet	Plastic
10	Piston	Aluminum alloy
11	Wear ring	Nylon 6
12	Back cover	Aluminum alloy
13	Bumper	TPU
14	Piston seal	NBR
15	Magnet holder	SUS304
16	Screw	Carbon steel
17	Body	Aluminum alloy
18	Back cover O-ring	NBR
19	Spool O-ring	NBR

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: กระบอกลมมินิรุ่นไม่มีแม่เหล็กในตัว
• ขนาดความโตลูกสูบ (Bore Size): 16 มิลลิเมตร
• ระยะชัก (Stroke): 20 มิลลิเมตร
• ระบบทำงาน: Double Acting ทำงานสองทางด้วยแรงดันลม
• โครงสร้าง: ท่อสแตนเลสปั๊มย้ำหัวท้ายมั่นคงแข็งแรง

เอกสารข้อมูล

กระบอกลม AIRTAC TR-16X20-S Data Sheet
