การลดต้นทุนค่าไฟในโรงงานด้วย Digital Time Switch

การนำ Digital Time Switch (สวิตช์ตั้งเวลาแบบดิจิทัล) มาใช้ในโรงงานอุตสาหกรรม เป็นหนึ่งในวิธีการเพิ่มประสิทธิภาพการจัดการพลังงาน (Energy Management) ที่ลงทุนต่ำแต่เห็นผลตอบแทน (ROI) ได้อย่างรวดเร็วและชัดเจน ข้อมูลและแนวทางที่เกี่ยวข้องกับการลดต้นทุนค่าไฟฟ้าด้วยอุปกรณ์นี้ สามารถแบ่งออกเป็นหัวข้อหลักๆ ได้ดังนี้

1. การบริหารจัดการค่าพลังงานตามช่วงเวลา (Time-of-Use: TOU Tariff) โรงงานส่วนใหญ่ในไทยมักมีการคิดค่าไฟฟ้าแบบ TOU ซึ่งราคาค่าไฟในช่วง On-Peak (จันทร์-ศุกร์ 09.00-22.00 น.) จะแพงกว่าช่วง Off-Peak (22.00-09.00 น. และวันหยุด) อย่างมาก

• การประยุกต์ใช้: ใช้ Digital Time Switch ควบคุมการทำงานของเครื่องจักรกลหนักที่ไม่ได้อยู่ในไลน์การผลิตหลัก (เช่น ระบบปั๊มน้ำเข้าแท็งก์, การเดินเครื่องปั๊มลมหรือ Air Compressor เพื่ออัดลมสำรอง, ระบบบำบัดน้ำเสีย) ให้ทำงานเฉพาะในช่วง Off-Peak เพื่อหลีกเลี่ยงการใช้ไฟในช่วงที่ราคาสูง
• การลด Peak Demand: ช่วยจัดระเบียบการสตาร์ทมอเตอร์หรือเครื่องจักรไม่ให้ทำงานพร้อมกันในตอนเช้า เพื่อลดค่าความต้องการพลังไฟฟ้าสูงสุด (Peak Demand Charge) ซึ่งเป็นต้นทุนแฝงที่แพงมากในโรงงาน

2. การควบคุมระบบปรับอากาศและระบายอากาศ (HVAC & Ventilation) ระบบปรับอากาศ พัดลมระบายอากาศ และโบลเวอร์ (Blower) ในโรงงาน มักถูกเปิดทิ้งไว้โดยไม่จำเป็นในช่วงพักเบรกหรือหลังเลิกงาน

การประยุกต์ใช้: ตั้งโปรแกรมให้ระบบแอร์ในสำนักงาน หรือพัดลมดูดอากาศในไลน์ผลิต ปิดการทำงานอัตโนมัติในช่วงพักเที่ยง (12.00 - 13.00 น.) และช่วงเปลี่ยนกะ หรือสั่งเปิดล่วงหน้าก่อนพนักงานเข้างานเพียง 15-30 นาที แทนการให้พนักงานรักษาความปลอดภัยมาเดินเปิดทิ้งไว้ล่วงหน้านานๆ

3. การจัดการระบบแสงสว่าง (Lighting Control) ระบบแสงสว่างรอบรั้วโรงงาน โกดังจัดเก็บสินค้า (Warehouse) หรือป้ายไฟหน้าโรงงาน

การประยุกต์ใช้: Digital Time Switch สามารถตั้งเวลาเปิด-ปิดไฟส่องสว่างตามเวลาพระอาทิตย์ขึ้น-ตก ได้อย่างแม่นยำ (บางรุ่นมีฟังก์ชัน Astro หรือคำนวณพิกัดภูมิศาสตร์ได้) ช่วยป้องกันปัญหาลืมปิดไฟในตอนเช้า หรือไฟเปิดเร็วเกินไปในตอนเย็น

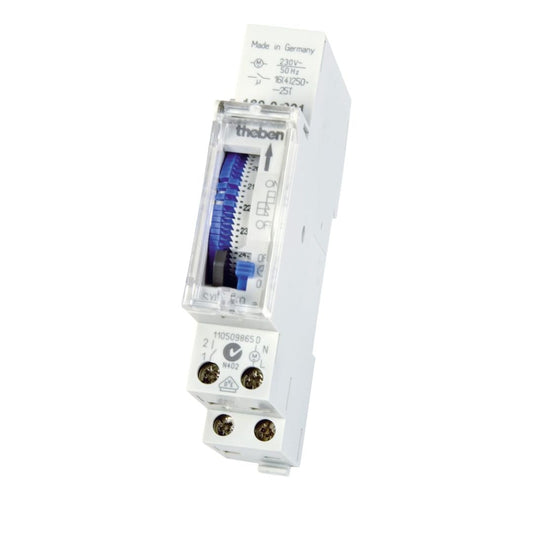

4. จุดเด่นทางเทคนิคที่เหนือกว่า Timer แบบอนาล็อก (Mechanical Timer) การเปลี่ยนมาใช้ระบบดิจิทัลช่วยลดความสูญเสียซ่อนเร้น (Hidden Losses) ได้ด้วยข้อดีต่อไปนี้

• ความแม่นยำสูงระดับนาที/วินาที: ไม่มีการคลาดเคลื่อน (Delay) เหมือนแบบเฟืองหมุน ทำให้ตัดต่อวงจรได้อย่างเคร่งครัดตามแผนพลังงาน
• มีแบตเตอรี่สำรอง (Battery Backup): เมื่อเกิดไฟตกหรือไฟดับในโรงงาน โปรแกรมเวลาที่ตั้งไว้จะไม่หายและเวลายังเดินต่อเนื่อง ไม่ต้องใช้ช่างซ่อมบำรุงไปคอยรีเซ็ตเวลาใหม่ทุกครั้งที่ไฟดับ
• ฟังก์ชันโปรแกรมวันหยุด (Holiday Program): สามารถตั้งโปรแกรมล่วงหน้าข้ามปี ให้ระบบตัดการทำงานของไฟฟ้าใน "วันหยุดนักขัตฤกษ์" หรือ "วันหยุดยาว" ได้อัตโนมัติ ป้องกันการใช้พลังงานสูญเปล่าจากการที่พนักงานลืมปิดสวิตช์ก่อนหยุดยาว

Digital Time Switch คืออะไร? ทำไมโรงงานอุตสาหกรรมถึงขาดไม่ได้

Digital Time Switch (สวิตช์ตั้งเวลาแบบดิจิทัล) คือ อุปกรณ์อิเล็กทรอนิกส์ที่ใช้สำหรับควบคุมการเปิด-ปิดกระแสไฟฟ้าให้กับอุปกรณ์หรือเครื่องจักรต่างๆ ตามเวลาที่กำหนดไว้ล่วงหน้าอย่างแม่นยำ โดยทำงานผ่านระบบไมโครโปรเซสเซอร์และแสดงผลผ่านหน้าจอ LCD ซึ่งแตกต่างจากทามเมอร์แบบอนาล็อก (แบบเฟืองหมุน) ตรงที่สามารถตั้งโปรแกรมการทำงานได้ละเอียดระดับนาทีหรือวินาที และสามารถกำหนดเงื่อนไขที่ซับซ้อนได้ เช่น การตั้งเวลาทำงานแยกตามวันในสัปดาห์ (Weekly Program) หรือวันหยุดนักขัตฤกษ์

ทำไมโรงงานอุตสาหกรรมถึงขาดอุปกรณ์นี้ไม่ได้

ในระบบ Automation ของโรงงานอุตสาหกรรม Digital Time Switch เป็นชิ้นส่วนพื้นฐานที่สำคัญในตู้คอนโทรล (Control Panel) ด้วยเหตุผลดังนี้:

• ความแม่นยำสูงในการควบคุมกระบวนการ (High Precision): กระบวนการผลิตบางอย่างต้องการเวลาที่เป๊ะมาก การคลาดเคลื่อนเพียงไม่กี่นาทีอาจทำให้ชิ้นงานเสียหาย ระบบดิจิทัลให้ความแม่นยำสูงกว่าแบบกลไกอย่างชัดเจน
• การจัดการพลังงานและลดต้นทุน (Energy Management): สามารถตั้งเวลาดับไฟแสงสว่าง ปิดระบบปรับอากาศ (HVAC) หรือเครื่องจักรขนาดใหญ่ในช่วงเวลาพักเบรกหรือหลังเลิกงานได้โดยอัตโนมัติ ช่วยลดการสูญเสียพลังงานโดยไม่จำเป็น
• รองรับการตั้งโปรแกรมที่ซับซ้อน: สามารถตั้งให้ปั๊มน้ำหรือวาล์วทำงานสลับกัน (Alternate) หรือกำหนดช่วงเวลาทำงานในวันธรรมดาต่างจากวันเสาร์-อาทิตย์ได้อย่างอิสระ ซึ่งทามเมอร์อนาล็อกทำได้ยากหรือทำไม่ได้เลย
• มีแบตเตอรี่สำรองในตัว (Lithium Battery Backup): หากเกิดไฟตกหรือไฟดับในโรงงาน โปรแกรมการตั้งเวลาและนาฬิกาภายในของ Digital Time Switch จะยังคงเดินต่อไปตามปกติเมื่อไฟมา ไม่ต้องเสียเวลาให้ช่างเทคนิคมาตั้งค่าใหม่ทั้งหมด
• ลดภาระพนักงานและลดความผิดพลาด (Human Error): งานประจำวัน เช่น การเปิดปั๊มลม (Air Compressor) ทิ้งไว้ล่วงหน้า 30 นาทีก่อนเริ่มกะการทำงาน สามารถทำได้อัตโนมัติโดยไม่ต้องใช้คนคอยเดินไปสับสวิตช์

การตั้งเวลาปั๊มน้ำอุตสาหกรรมด้วย Digital Time Switch เพื่อป้องกันปั๊มไหม้

การใช้ Digital Time Switch เพื่อควบคุมปั๊มน้ำอุตสาหกรรมเป็นวิธีที่มีประสิทธิภาพในการบริหารจัดการเวลาทำงานและป้องกันมอเตอร์ไหม้จากการทำงานหนักเกินไป (Overheat) อย่างไรก็ตาม การใช้เพียงเครื่องตั้งเวลาอย่างเดียวอาจไม่ครอบคลุมการป้องกันทั้งหมดในระดับอุตสาหกรรม

1. หลักการตั้งเวลาเพื่อป้องกันมอเตอร์ไหม้ (Timer Strategies)การตั้งเวลาด้วย Digital Time Switch เพื่อถนอมปั๊มน้ำ มักจะใช้รูปแบบดังนี้

• การตั้งเวลาพัก (Intermittent Operation): ปั๊มน้ำอุตสาหกรรมบางประเภทไม่ได้ออกแบบมาให้ทำงานต่อเนื่อง 24 ชั่วโมง การตั้งเวลาให้ปั๊มหยุดพักเป็นระยะ (เช่น ทำงาน 2 ชั่วโมง พัก 30 นาที) จะช่วยลดอุณหภูมิสะสมในขดลวดสเตเตอร์และยืดอายุการใช้งานของฉนวนวานิช
• การสลับการทำงาน (Alternating System): หากระบบมีปั๊ม 2 ตัว (Pump A และ Pump B) จะใช้ Digital Time Switch ควบคุมวงจรให้สลับกันทำงาน (เช่น ตัวละ 4-6 ชั่วโมง) เพื่อไม่ให้ตัวใดตัวหนึ่งรับภาระหนักเกินไป และมีเวลาให้มอเตอร์ระบายความร้อน

2. อุปกรณ์ที่ "ต้อง" ใช้ร่วมกับ Digital Time Switch เครื่อง Digital Time Switch ทั่วไปมักมีพิกัดทนกระแสไฟ (Relay Contact) เพียง 10A - 16A ซึ่ง ห้ามนำไปต่อตรงเข้ากับปั๊มน้ำอุตสาหกรรมเด็ดขาด เพราะกระแสกระชาก (Starting Current) จะทำให้หน้าสัมผัสของทามเมอร์ละลายและเกิดไฟไหม้ได้ ต้องต่อผ่านอุปกรณ์ชุดควบคุมดังนี้

• Magnetic Contactor: ใช้ Digital Time Switch เป็นเพียงตัวสั่งการ (Control Circuit) เพื่อจ่ายไฟไปเลี้ยงคอยล์ของ Magnetic Contactor จากนั้นให้หน้าสัมผัสหลัก (Main Contact) ของแมกเนติกเป็นตัวรับภาระกระแสไฟหลักที่จ่ายไปยังมอเตอร์ปั๊ม
• Overload Relay: ต้องติดตั้งร่วมกับ Magnetic Contactor เสมอ เพื่อเป็นด่านสุดท้ายในการตัดวงจร หากปั๊มน้ำทำงานผิดปกติจนกินกระแสเกินพิกัด (เช่น ลูกปืนแตก, ใบพัดติดขัด) Overload จะทริปเพื่อตัดไฟก่อนที่มอเตอร์จะไหม้

3. การป้องกันสาเหตุอื่นที่ทำให้ปั๊มไหม้ (นอกเหนือจากการตั้งเวลา)แม้จะตั้งเวลาพักอย่างดี แต่ปั๊มอาจไหม้ได้จากสาเหตุอื่นขณะที่ทามเมอร์สั่งให้ทำงาน จึงควรเสริมระบบป้องกันในตู้คอนโทรลด้วย

• การป้องกันน้ำแห้ง (Dry Run Protection): หากทามเมอร์สั่งให้ปั๊มทำงานแต่ไม่มีน้ำในระบบ ซีล (Mechanical Seal) จะร้อนจัดและไหม้ในเวลาอันรวดเร็ว ควรต่อ Digital Time Switch อนุกรมเข้ากับ สวิตช์ลูกลอย (Float Switch) หรือ Electrode Level Switch เพื่อให้วงจรทำงานได้ก็ต่อเมื่อมีน้ำเต็มระบบเท่านั้น
• Phase Protection Relay: สำหรับปั๊ม 3 เฟส ปัญหาไฟตก, ไฟเกิน, หรือไฟเฟสขาด (Phase Loss) จะทำให้มอเตอร์ครางและไหม้ได้ทันที อุปกรณ์ตัวนี้จะตัดวงจรไม่ให้แมกเนติกทำงานหากแรงดันไฟฟ้าผิดปกติ

วิธีเลือกซื้อ Digital Time Switch ให้ทนทานและเหมาะกับโหลดไฟฟ้า

การเลือกซื้อ Digital Time Switch (สวิตช์ตั้งเวลาแบบดิจิทัล) ให้ทนทานและปลอดภัยต่อการใช้งาน สิ่งสำคัญที่สุดคือการพิจารณาให้สัมพันธ์กับ "ประเภทและขนาดของโหลดไฟฟ้า" เพราะสาเหตุหลักที่ทำให้เครื่องตั้งเวลาพังหรือไหม้ มักเกิดจากการต่อใช้งานเกินกำลังที่ตัวหน้าสัมผัส (Contact) ของเครื่องจะรับได้

1. ดูประเภทของโหลดไฟฟ้า (สำคัญที่สุดต่อความทนทาน) อุปกรณ์ไฟฟ้าแต่ละชนิดมีลักษณะการดึงกระแสไฟที่ต่างกัน ซึ่งแบ่งหลักๆ ได้ 2 ประเภท

• โหลดความต้านทาน (Resistive Load): เช่น หลอดไฟไส้, เครื่องทำความร้อน โหลดประเภทนี้เมื่อเริ่มทำงานจะกินกระแสคงที่ สามารถต่อผ่าน Digital Time Switch ได้โดยตรง (ถ้ากระแสไม่เกินพิกัดของเครื่อง)
• โหลดเหนี่ยวนำ (Inductive Load): เช่น ปั๊มน้ำ, มอเตอร์, คอมเพรสเซอร์แอร์, หลอดฟลูออเรสเซนต์ (ที่ใช้บัลลาสต์แม่เหล็ก), โซลินอยด์วาล์ว โหลดประเภทนี้จะมี "กระแสกระชาก" (Inrush Current) สูงกว่าปกติ 3-7 เท่าในตอนเริ่มสตาร์ท

2. ตรวจสอบพิกัดกระแสและแรงดันไฟฟ้า (Volt / Amp)

• แรงดันไฟฟ้า (Voltage): เลือกให้ตรงกับแหล่งจ่ายไฟของคุณ เช่น ไฟบ้านทั่วไปใช้ 220V AC แต่หากใช้กับระบบโซลาร์เซลล์หรืองานอิเล็กทรอนิกส์ อาจต้องใช้รุ่น 12V DC หรือ 24V DC/AC
• กระแสไฟฟ้า (Ampere): ดูพิกัดหน้าสัมผัส (Contact Capacity) ของไทม์เมอร์ ปกติจะมีตั้งแต่ 10A, 16A ไปจนถึง 30A ควรเผื่อโหลด (Safety Margin) ไว้เสมอ เช่น ถ้าระบุว่ารับได้ 16A ไม่ควรใช้งานต่อเนื่องเกิน 10A-12A

3. ฟังก์ชันและคุณสมบัติของหน้าจอระบบดิจิทัล

• แบตเตอรี่สำรองไฟ (Backup Battery): เป็นข้อดีของ Digital Time Switch ควรเลือกรุ่นที่มีแบตเตอรี่ Lithium ในตัวแบบชาร์จได้ เพื่อรักษาความจำของโปรแกรมเวลาไฟดับ (ไม่ต้องมาตั้งเวลาใหม่ทุกครั้งที่ไฟตก)
• รอบโปรแกรม (Programs): เลือกรุ่นที่ตั้งค่าโปรแกรม เปิด-ปิด ได้เพียงพอต่อความต้องการ เช่น รองรับการตั้งโปรแกรม 16-20 โปรแกรมต่อวัน/สัปดาห์
• ความละเอียดของเวลา: Digital Time Switch ส่วนใหญ่ตั้งได้ละเอียดระดับ "นาที" แต่หากงานของคุณ (เช่น การพ่นหมอก รดน้ำแบบสั้นๆ) ต้องการความละเอียดสูง ให้มองหารุ่นที่สามารถตั้งค่าระดับ "วินาที" (Pulse Timer)

4. รูปแบบการติดตั้งให้เหมาะกับหน้างาน

• แบบเกาะราง (DIN Rail): เหมาะสำหรับคนที่ต้องการความเรียบร้อย โดยติดตั้งซ่อนไว้ในตู้คอนโทรล (Control Panel) ร่วมกับเบรกเกอร์และแมกเนติก

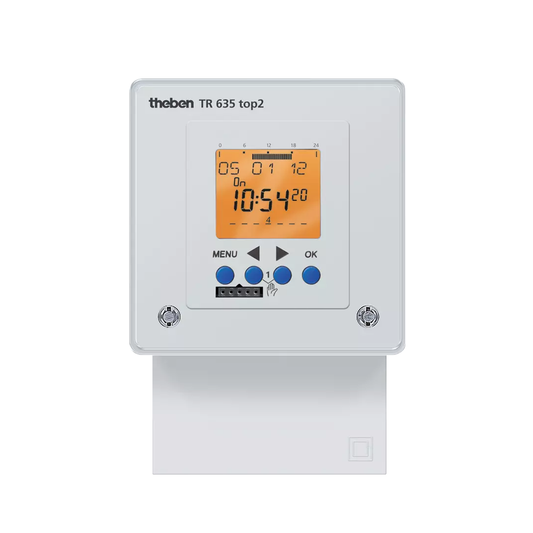

• แบบฝังแผง / ยึดผนัง (Panel / Wall Mount): เหมาะสำหรับหน้าตู้ หรือแป้นสวิตช์

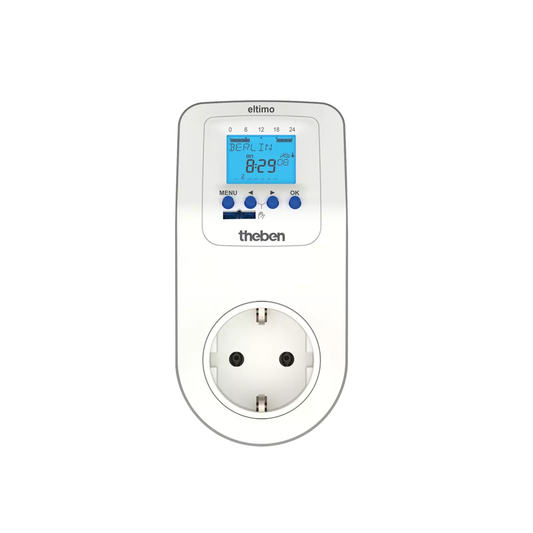

• แบบเสียบปลั๊ก (Plug-in): ใช้งานง่ายที่สุด ไม่ต้องเดินสายไฟ แค่เสียบปลั๊กไฟบ้านและเอาอุปกรณ์มาเสียบต่อได้เลย เหมาะกับเครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน พัดลม หรือโคมไฟ

5. มาตรฐานและการป้องกันสภาพแวดล้อม

• หากต้องใช้งานนอกบ้านหรือในสวน ควรติดตั้ง Time Switch ไว้ใน "กล่องกันน้ำกันฝุ่น" (Weatherproof Box) เพื่อป้องกันความชื้นและแมลงเข้าไปช็อตแผงวงจรดิจิทัล
• แบรนด์: การเลือกแบรนด์ที่ได้มาตรฐานและมีความน่าเชื่อถือในตลาด (เช่น Panasonic, Schneider Electric, Omron, หรือแบรนด์ที่ได้รับมาตรฐาน มอก. / IEC) จะใช้วัสดุที่ทนความร้อนและหน้าสัมผัสโลหะที่ดีกว่าของราคาถูกมากๆ ซึ่งช่วยลดความเสี่ยงเรื่องไฟไหม้ได้

เจาะลึก Digital Time Switch แบบติดราง DIN (DIN Rail) vs แบบฝังตู้

การเปรียบเทียบเชิงลึกสำหรับ Digital Time Switch (นาฬิกาตั้งเวลาแบบดิจิทัล) ระหว่าง แบบติดราง DIN (DIN Rail Mount) และ แบบฝังตู้ (Panel Mount / Flush Mount) จะพิจารณาจากรูปแบบการติดตั้ง การใช้งานทางวิศวกรรม และความเหมาะสมกับระบบควบคุมดังนี้

1. แบบติดราง DIN (DIN Rail Mount) เป็นการออกแบบมาเพื่อติดตั้งร่วมกับอุปกรณ์ควบคุมและป้องกันระบบไฟฟ้าอื่นๆ ภายในตู้คอนโทรล (Control Panel), ตู้ MDB หรือตู้โหลดเซ็นเตอร์ โดยยึดเข้ากับรางมาตรฐานขนาด 35 มม. (รางปีกนก) ลักษณะการติดตั้ง: ยึดล็อกเข้ากับราง DIN บนแผ่นเพลทหลังตู้ (Back plate) การวายริ่งสายไฟจะเดินร่วมในรางดักท์ (Wiring Duct) ไปยังอุปกรณ์ข้างเคียง เช่น เบรกเกอร์, แมกเนติกคอนแทคเตอร์ หรือรีเลย์ ข้อดี:ติดตั้งและซ่อมบำรุงรวดเร็ว: สามารถเกี่ยวหรือปลดล็อกออกจากรางได้ทันทีโดยไม่ต้องใช้อุปกรณ์เจาะ การจัดสายไฟเป็นระเบียบ: วงจรสายไฟทั้งหมดอยู่ด้านหลังตู้ ทำให้ง่ายต่อการไล่วายริ่งและดูสะอาดตา ความปลอดภัยจากการรบกวน: เนื่องจากตัวอุปกรณ์อยู่ด้านในตู้ บุคคลทั่วไปที่ไม่มีกุญแจเปิดตู้จะไม่สามารถเข้ามาปรับแก้โปรแกรมเวลาได้ ข้อจำกัด: การตรวจสอบสถานะการทำงาน (ON/OFF) หรือการตั้งโปรแกรมใหม่ จำเป็นต้องเปิดประตูตู้คอนโทรล ซึ่งอาจไม่สะดวกนักหากต้องการปรับเปลี่ยนเวลาบ่อยครั้ง

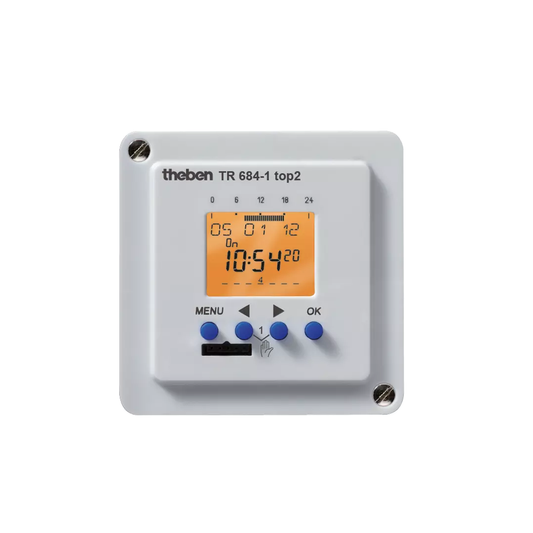

2. แบบฝังตู้ (Panel Mount / Flush Mount) เป็นการออกแบบมาเพื่อให้หน้าปัดและปุ่มกดของ Time Switch โผล่ออกมาที่ด้านหน้าของประตูตู้คอนโทรล (Panel Door) หรือหน้าแผงควบคุม ลักษณะการติดตั้ง: ต้องทำการเจาะรูหน้าตู้ตามขนาด Cut-out ที่สเปคระบุไว้ (เช่น ขนาดมาตรฐาน 72x72 มม. หรือ 96x96 มม.) จากนั้นสอดตัวเครื่องจากหน้าตู้แล้วใช้คลิปหรือสกรูยึดล็อกขึงจากด้านหลัง ข้อดี:การเข้าถึงที่ยอดเยี่ยม: ผู้ปฏิบัติงานสามารถดูเวลา สถานะการทำงาน และปรับโปรแกรม หรือกดสั่งงานแบบ Manual Override ได้ทันทีจากหน้าตู้โดยไม่ต้องเปิดประตู ความปลอดภัยต่อผู้ใช้งาน (User Safety): ลดความเสี่ยงในการสัมผัสกับอุปกรณ์ที่มีแรงดันไฟฟ้า (Live parts) ด้านในตู้คอนโทรล เหมาะสำหรับระบบที่ให้ผู้ใช้ทั่วไป (User) เป็นคนปรับตั้งเวลาเอง ข้อจำกัด: การติดตั้งต้องใช้เครื่องมือช่างในการตัดหรือเจาะรูหน้าตู้ (Panel Punching) หากเจาะผิดพลาดจะแก้ไขได้ยาก และตัวอุปกรณ์จะไปกินพื้นที่ของไฟแจ้งสถานะ (Pilot Lamp) หรือสวิตช์อื่นๆ บนหน้าตู้

การควบคุมปั๊มน้ำอุตสาหกรรมอัตโนมัติด้วยเครื่องตั้งเวลาดิจิทัล

การควบคุมปั๊มน้ำอุตสาหกรรมอัตโนมัติด้วยเครื่องตั้งเวลาดิจิทัล (Digital Timer) เป็นระบบที่ได้รับความนิยมอย่างมากในโรงงานอุตสาหกรรม ระบบชลประทาน และอาคารขนาดใหญ่ เนื่องจากช่วยลดภาระพนักงาน ประหยัดพลังงาน และป้องกันความเสียหายของปั๊มน้ำจากการทำงานหนักเกินไป หลักการทำงานของระบบนี้คือการใช้ "ทามเมอร์" เป็นตัวส่งสัญญาณควบคุมไปที่แมกเนติกคอนแทคเตอร์ เพื่อสั่งจ่ายหรือตัดกระแสไฟฟ้าหลักที่เข้าสู่มอเตอร์ปั๊มน้ำตามเวลาที่กำหนดไว้

อุปกรณ์หลักในตู้ควบคุม (Control Panel Components) เพื่อให้ระบบทำงานได้อย่างสมบูรณ์และปลอดภัยในระดับอุตสาหกรรม จำเป็นต้องมีอุปกรณ์ร่วมในวงจรดังนี้:

1. Digital Timer (เครื่องตั้งเวลาดิจิทัล): ทำหน้าที่เป็นสมองกลในการสั่งงาน สามารถตั้งโปรแกรมรายวันหรือรายสัปดาห์ได้ (เช่น ตั้งให้ปั๊มทำงานทุกๆ 2 ชั่วโมง หรือทำงานเฉพาะช่วง 08:00 - 17:00 น.) มีความแม่นยำสูงกว่าทามเมอร์แบบอนาล็อกและมีแบตเตอรี่สำรองในตัว

2. Magnetic Contactor (แมกเนติกคอนแทคเตอร์): เป็นสวิตช์แม่เหล็กไฟฟ้า ทำหน้าที่รับสัญญาณ (ไฟคอนโทรล) จาก Digital Timer แล้วดึงหน้าสัมผัสให้ติดกัน เพื่อจ่ายกระแสไฟฟ้ากำลัง (Power Circuit) ขับมอเตอร์ปั๊มน้ำ เนื่องจากทามเมอร์ไม่สามารถทนกระแสไฟกระชากของมอเตอร์ปั๊มน้ำโดยตรงได้

3. Overload Relay (โอเวอร์โหลดรีเลย์): อุปกรณ์ป้องกันมอเตอร์ไหม้ หากปั๊มน้ำทำงานผิดปกติหรือลูกปืนติดขัดจนกินกระแสไฟเกินพิกัด โอเวอร์โหลดจะตัดวงจรคอนโทรลทันที

4. Phase Relay (เฟสรีเลย์): ใช้สำหรับปั๊มน้ำ 3 เฟส ป้องกันปัญหาไฟตก ไฟเกิน หรือไฟมาไม่ครบเฟส ซึ่งอาจทำให้มอเตอร์ไหม้

5. Selector Switch & Push Button: สวิตช์เลือกโหมดการทำงาน (Auto-Off-Manual) และปุ่มกดสตาร์ท/สต็อป สำหรับกรณีที่ต้องการควบคุมด้วยมือ

หลักการทำงานของวงจร (Sequence of Operation) เมื่อบิดสวิตช์หน้าตู้ควบคุมไปที่ตำแหน่ง AUTO (อัตโนมัติ):

1. กระแสไฟควบคุม (Control Circuit) จะวิ่งไปรอที่หน้าสัมผัสของ Digital Timer

2. เมื่อถึงเวลาที่ตั้งโปรแกรมไว้ หน้าสัมผัสของ Timer จะเปลี่ยนสถานะจาก NO (Normally Open) เป็น NC (Normally Closed)

3. กระแสไฟจะไหลผ่านไปยังคอยล์ของ Magnetic Contactor

4. หน้าสัมผัสหลักของแมกเนติกฯ จะดูดเข้าหากัน ทำให้กระแสไฟกำลัง 3 เฟส หรือ 1 เฟส (Power Circuit) ไหลผ่านตัว Overload Relay ไปยังมอเตอร์ปั๊มน้ำ

5. เมื่อครบกำหนดเวลา Timer จะตัดวงจร แมกเนติกฯ จะจากออก และปั๊มน้ำจะหยุดทำงาน
