วิธีอ่านรหัสตลับลูกปืน NTN (Part Number) เข้าใจง่ายๆ เลือกซื้อไม่ผิดเบอร์
การเลือกซื้อตลับลูกปืนให้ถูกต้องตรงตามสเปกเครื่องจักร สิ่งสำคัญคือการทำความเข้าใจ รหัสตลับลูกปืน (Part Number) รหัสของตลับลูกปืน NTN จะถูกแบ่งออกเป็น 3 ส่วนหลักๆ ซึ่งจะบอกถึงประเภท, ขนาดรูใน, และคุณสมบัติพิเศษต่างๆ เพื่อให้คุณเลือกซื้อได้อย่างแม่นยำและป้องกันความผิดพลาดในการสั่งซื้อ
โครงสร้างของรหัสตลับลูกปืน NTN
รหัสตลับลูกปืนมาตรฐาน (ตัวอย่าง: 6204 LLU C3) จะประกอบด้วย
- รหัสพื้นฐาน (Basic Number) บ่งบอกถึงประเภทและขนาด (6204)
- รหัสต่อท้าย (Suffix) บ่งบอกถึงฝาปิด รัง หรือวัสดุพิเศษ (LLU)
- ระยะช่องว่างภายใน (Clearance) บ่งบอกถึงระยะเผื่อการขยายตัวเมื่อเกิดความร้อน (C3)
1. วิธีอ่านรหัสพื้นฐาน (Basic Number)
ตัวเลขชุดแรกจะบอกถึง ประเภทของตลับลูกปืน และ ขนาดรูใน (Bore Size)
- ตัวเลขหลักแรก (ประเภท)
- 6 = ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings)
- 7 = ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (Angular Contact Ball Bearings)
- 3 = ตลับลูกปืนเม็ดเรียว (Tapered Roller Bearings)
- ตัวเลขสองหลักสุดท้าย (ขนาดรูใน)
นำตัวเลข 2 หลักสุดท้ายมาคำนวณเพื่อหาเส้นผ่านศูนย์กลางรูใน (d)
รหัส 2 ตัวท้าย |
ขนาดรูใน (มม.) |
หมายเหตุ |
00 |
10 มม. |
ค่าคงที่ |
01 |
12 มม. |
ค่าคงที่ |
02 |
15 มม. |
ค่าคงที่ |
03 |
17 มม. |
ค่าคงที่ |
04 ขึ้นไป |
นำรหัสไป คูณด้วย 5 |
เช่น 04 x 5 = รูใน 20 มม. |
(ตัวอย่าง: รหัส 6204 คือ ตลับลูกปืนเม็ดกลมร่องลึก ที่มีขนาดรูใน 20 มม.)
2. รหัสต่อท้ายที่พบบ่อย (Suffix - ฝาปิดและซีล)
รหัสต่อท้ายจะบอกถึงลักษณะของฝาปิด ซึ่งส่งผลต่อการป้องกันฝุ่นและน้ำ
รหัสต่อท้าย (NTN) |
ลักษณะฝาปิด / ซีล |
เหมาะสำหรับงานประเภทไหน? |

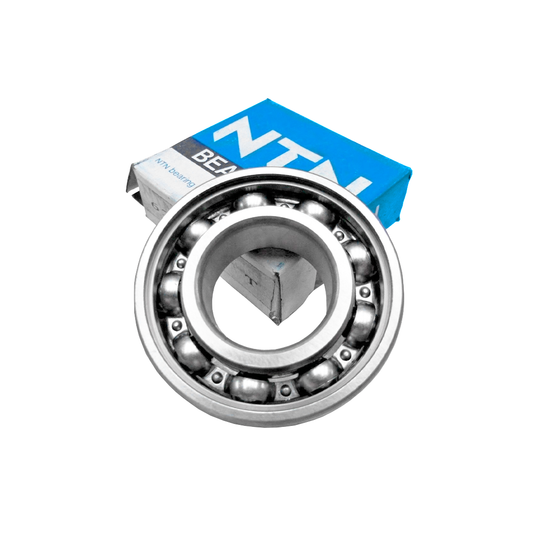

(ไม่มีรหัส) |
แบบเปิด (Open Type) |
งานที่แช่ในน้ำมัน หรือมีการหล่อลื่นระบบเปิด |

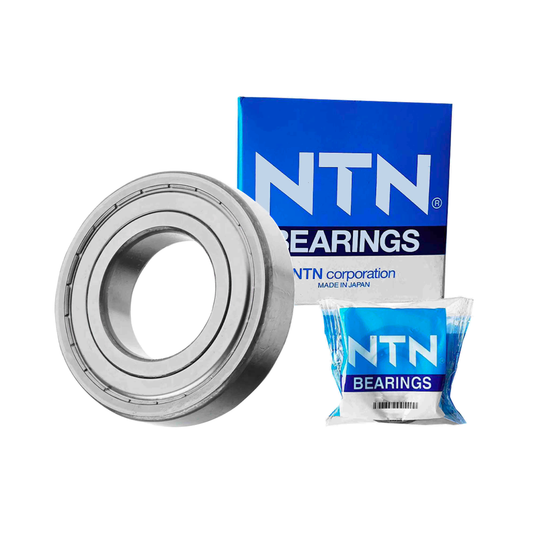

ZZ |
ฝาเหล็ก 2 ข้าง (Shields) |
ป้องกันฝุ่นละอองขนาดใหญ่ งานความเร็วรอบสูง |

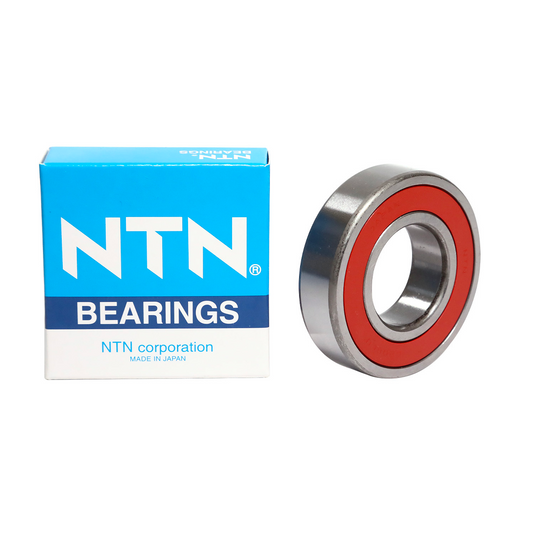

LLU |
ยางสัมผัส 2 ข้าง (Contact Seals) |
ป้องกันฝุ่นและน้ำได้ดีเยี่ยม (ความเร็วรอบจะลดลงเล็กน้อย) |
LLB |
ยางไม่สัมผัส 2 ข้าง (Non-Contact Seals) |
กันฝุ่นได้ดี และยังรักษาความเร็วรอบได้สูง |
3. ระยะช่องว่างภายใน (Clearance)
ความหนาแน่นของเม็ดลูกปืนด้านใน ซึ่งมีผลเมื่อเครื่องจักรทำงานในอุณหภูมิสูง
- (ไม่มีรหัส) ช่องว่างมาตรฐาน (Standard Clearance) สำหรับการใช้งานทั่วไป
- C3 ช่องว่างมากกว่าปกติ เหมาะสำหรับมอเตอร์ หรือเครื่องจักรที่มีความเร็วรอบสูงและเกิดความร้อนสะสม
- C4 ช่องว่างกว้างเป็นพิเศษ สำหรับงานที่มีอุณหภูมิสูงมาก
คู่มือเลือกซีลกันฝุ่น-กันน้ำ (ZZ, LLU, LLB) ของตลับลูกปืน NTN ให้เหมาะกับหน้างาน
การเลือกฝาปิดหรือซีลตลับลูกปืนที่ถูกต้อง ไม่เพียงแต่ช่วยยืดอายุการใช้งานของตลับลูกปืน แต่ยังช่วยลดปัญหาเครื่องจักรหยุดทำงาน (Downtime) จากสิ่งสกปรกหรือความชื้นที่เล็ดลอดเข้าไปทำลายเม็ดลูกปืนด้านใน ตลับลูกปืน NTN มีรหัสต่อท้ายที่ระบุถึงประเภทของซีลหลักๆ 3 แบบ ซึ่งเหมาะกับหน้างานที่แตกต่างกันดังนี้
| รหัสต่อท้าย (Suffix) | ลักษณะฝาปิด / ซีล | การสัมผัสร่องวงแหวน | การกันฝุ่น | การกันน้ำ/ความชื้น | รองรับความเร็วรอบ |
|---|---|---|---|---|---|
ZZ |
ฝาเหล็ก 2 ข้าง (Steel Shields) |
ไม่สัมผัส (Non-contact) |
ดี |
ต่ำ |
สูงมาก |
LLB |
ซีลยาง 2 ข้าง (Synthetic Rubber) |
ไม่สัมผัส (Non-contact) |
ดีมาก |
ปานกลาง |
สูง |
LLU |
ซีลยาง 2 ข้าง (Synthetic Rubber) |
สัมผัส (Contact) |
ดีเยี่ยม |
ดีเยี่ยม |
ปานกลาง |
ไขข้อข้องใจ! วิธีจุดสังเกตตลับลูกปืน NTN แท้ vs ของปลอม
ปัญหาตลับลูกปืนปลอมเป็นสิ่งที่พบเจอได้บ่อยในวงการอุตสาหกรรม ซึ่งการเผลอนำของปลอมไปใช้งานอาจส่งผลเสียร้ายแรง ทั้งทำให้เครื่องจักรพังเสียหาย เกิดความร้อนสูง และทำให้ต้องหยุดสายการผลิต (Downtime) อย่างไม่คาดคิด
เพื่อป้องกันความผิดพลาด นี่คือจุดสังเกตสำคัญที่ช่วยให้คุณแยกแยะตลับลูกปืน NTN ของแท้และของปลอมได้เบื้องต้น
จุดสังเกตที่ 1 กล่องและบรรจุภัณฑ์ภายนอก (Packaging)
- ของแท้ สีน้ำเงินของกล่อง NTN จะมีความสดและคมชัด งานพิมพ์ตัวหนังสือและบาร์โค้ดบนฉลากจะมีความละเอียดสูง ไม่เบลอ ไม่แตก นอกจากนี้ NTN รุ่นใหม่ๆ จะมี สติ๊กเกอร์โฮโลแกรม (Hologram) หรือสติ๊กเกอร์ป้องกันการปลอมแปลง หากเอียงกล่องดูจะเห็นการเปลี่ยนสีหรือมิติที่ชัดเจน รวมถึงมี QR Code สำหรับสแกนตรวจสอบ
- ของปลอม สีกล่องมักจะเพี้ยน (ซีดไปหรือเข้มเกินไป) โลโก้หรือฟอนต์ตัวหนังสืออาจดูผิดสัดส่วน ฉลากบาร์โค้ดอาจพิมพ์มาแบบหยาบๆ สีหมึกเลอะ หรือสแกนไม่ได้จริง
จุดสังเกตที่ 2 รอยสลักบนตัวตลับลูกปืน (Markings)
- ของแท้ การยิงเลเซอร์หรือปั๊มตัวหนังสือจะมีความลึกที่สม่ำเสมอ คมชัด ตัวอักษรเรียงสวยงาม ฟอนต์เป็นมาตรฐานของแบรนด์ เมื่อเอานิ้วลูบจะรู้สึกเรียบเนียน ไม่บาดมือ
- ของปลอม รอยสลักมักจะเบลอ หนาเกินไป หรือบางจุดลึก-ตื้นไม่เท่ากัน บางครั้งตัวอักษร "NTN" หรือ "JAPAN" มีลักษณะฟอนต์ที่ผิดเพี้ยนไปจากปกติ
จุดสังเกตที่ 3 ลักษณะทางกายภาพและสารหล่อลื่น (Physical Appearance)
- ของแท้ ขอบมุม (Chamfer) ของตลับลูกปืนจะถูกลบมุมมาอย่างเรียบเนียนและโค้งมนสวยงาม พื้นผิวเหล็กมีความเงางามตามมาตรฐาน นอกจากนี้ น้ำมันกันสนิม ที่เคลือบมาจะมีความใส เป็นฟิล์มบางๆ และไม่มีกลิ่นเหม็นฉุน
- ของปลอม งานกลึงและขอบเหล็กอาจมีรอยหยาบ ไม่เรียบเนียน น้ำมันหรือจาระบีที่ใช้เคลือบกันสนิมมักจะเหนียวเหนอะหนะเกินไป มีสีขุ่น หรือมีกลิ่นเหม็นคล้ายน้ำมันเครื่องเก่า
ตารางสรุปเปรียบเทียบ NTN แท้ vs ปลอม
| จุดสังเกต | ตลับลูกปืน NTN ของแท้ | ตลับลูกปืนของปลอม |
|---|---|---|
งานพิมพ์บนกล่อง |
สีน้ำเงินคมชัด โลโก้และบาร์โค้ดไม่เบลอ |
สีเพี้ยน ซีดหรือเข้มไป ตัวหนังสือเบลอ/แตก |
โฮโลแกรม / QR |
มีโฮโลแกรมสะท้อนแสงชัดเจน / QR สแกนได้ |
ไม่มี หรือเป็นสติ๊กเกอร์ธรรมดาพิมพ์ลายสะท้อนแสง |
รอยสลักบนเหล็ก |
คมชัด สม่ำเสมอ ฟอนต์มาตรฐาน ลูบแล้วไม่สะดุด |
เบลอ ลึก-ตื้นไม่เท่ากัน ฟอนต์ผิดเพี้ยน |
งานประกอบและผิว |
เหล็กเงางาม ขอบลบมุมเรียบเนียน |
ผิวเหล็กอาจมีรอยหยาบ งานประกอบดูหลวม |
น้ำมันกันสนิม |
เคลือบบางๆ กลิ่นไม่ฉุน |
เหนียวเยิ้มเกินไป หรือมีกลิ่นเหม็นฉุน |
ราคา |
สมเหตุสมผลตามราคาตลาดมาตรฐาน |
ถูกกว่าปกติอย่างเห็นได้ชัด (ราคาล่อใจ) |
