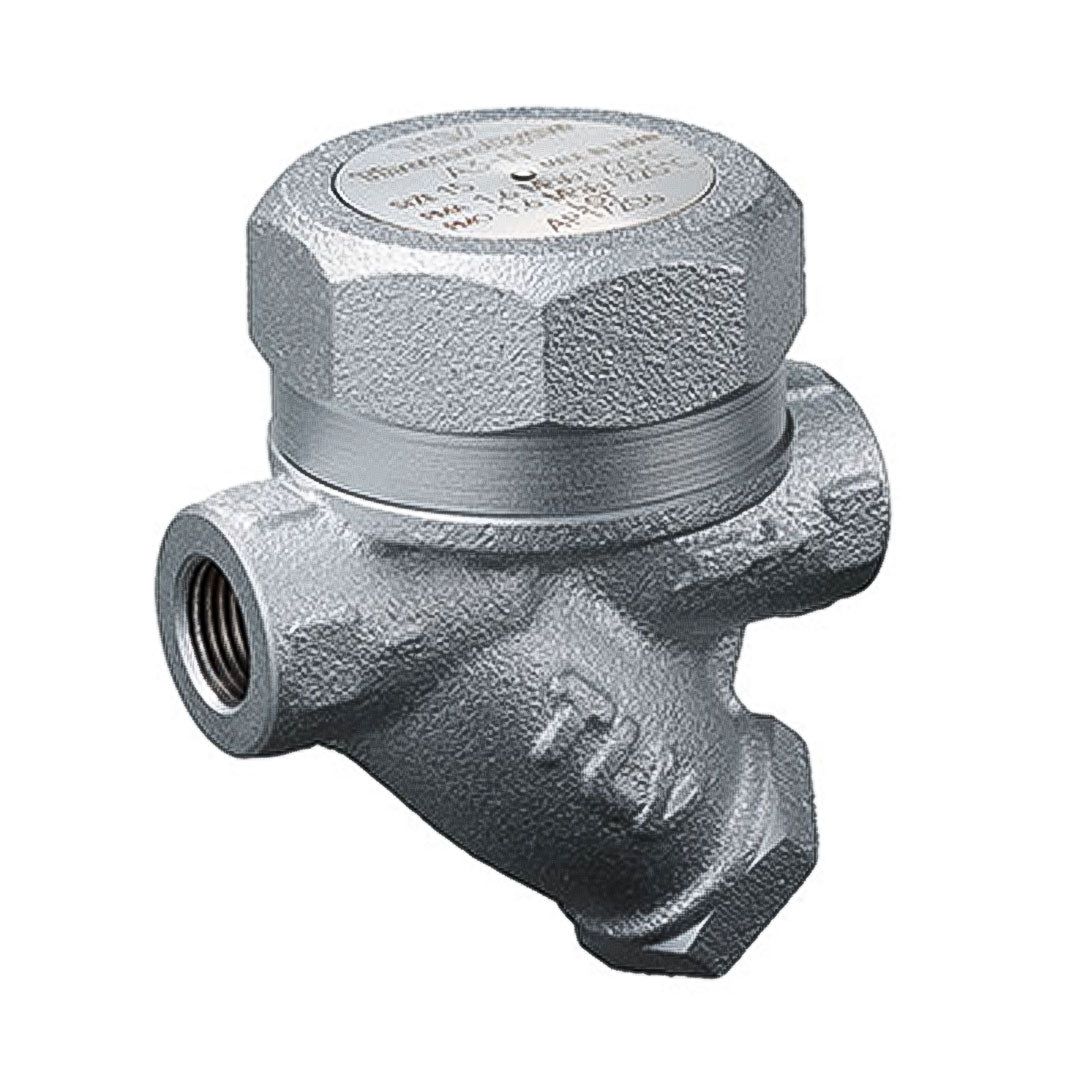

Thermodynamic Steam Trap TLV Modle A3N (SCREW) 25มม. (1 นิ้ว)

กับดักแผ่นดิสก์แบบมีเสื้อไอน้ำ ช่วยยืดอายุการใช้งานในระบบท่อหลัก ท่อติดตามความร้อน และคอยล์

• โมดูลวาล์วแบบเปลี่ยนแทนได้ ง่ายต่อการซ่อมบำรุงโดยไม่ต้องถอดท่อ
• เสื้อไอน้ำ ช่วยลดการทำงานเปล่า (no-load cycling) ยืดอายุการใช้งาน
• ระบายอากาศแบบเทอร์โมสตัดรวดเร็ว ด้วยแหวนไบเมทัล ช่วยให้ระบบเริ่มต้นทำงานได้เร็ว
• แผ่นดิสก์แนบสนิท ช่วยให้รั่วซึมของไอน้ำน้อย ใช้งานได้ยาวนาน
• ตะแกรงกรองภายใน ช่วยป้องกันปัญหาในการทำงาน
• ปะเก็น คุณภาพสูง สามารถใช้งานซ้ำได้
• พื้นผิวการทำงานที่แข็งแรง ช่วยยืดอายุการใช้งาน

หลักการทำงานของ Thermodynamic Steam Trap TLV รุ่น A3N (SCREW)

Thermodynamic Steam Trap TLV รุ่น A3N (SCREW) เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ วาล์วรุ่นนี้มีจุดเด่นคือ การออกแบบที่เรียบง่าย ทนทาน และมีเพียงชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว

หลักการทำงาน

กลไกภายใน

• ภายในตัววาล์วมี แคปซูล (capsule) ที่บรรจุของเหลวระเหยง่าย (flashing liquid)
• ช่องทางเข้าของไอน้ำ (steam inlet) อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท (condensate outlet) อยู่ด้านล่างของวาล์ว
ดักแอร์ (air check) อยู่ด้านบนของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว คอนเดนเสทจะทำให้อุณหภูมิภายในแคปซูลลดลง ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นไอน้ำ ความดันภายในแคปซูลจะเพิ่มขึ้น ดักแอร์ (air check) จะปิด ช่องทางระบายคอนเดนเสทจะเปิด คอนเดนเสทจะระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อระดับของคอนเดนเสทลดลง ความดันภายในแคปซูลจะลดลง ดักแอร์จะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้

Thermodynamic Steam Trap TLV รุ่น A3N (SCREW)

• ออกแบบเรียบง่าย ทนทาน: มีเพียงชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว (แคปซูล) ช่วยลดการสึกหรอ และยืดอายุการใช้งาน
• วัสดุคุณภาพสูง: ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
• ติดตั้งง่าย: ด้วยโครงสร้างที่เรียบง่าย ทำให้ติดตั้งได้สะดวก
• ใช้งานทั่วไป: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 16 บาร์ (230 psi) และ ขนาดท่อตั้งแต่ 20 มม. (3/4 นิ้ว) ถึง 50 มม. (2 นิ้ว)

หมายเหตุ

• สำหรับระบบที่มีความต้องการเฉพาะ เช่น แรงดันใช้งานสูงกว่า 16 บาร์ หรือขนาดท่อใหญ่กว่า 50 มม. ควรเลือกใช้รุ่นอื่นที่เหมาะสมกว่า
• ข้อมูลนี้เป็นข้อมูลทั่วไป ควรศึกษาคู่มือการใช้งานของผู้ผลิตเพิ่มเติม

ข้อดีเพิ่มเติมของ Thermodynamic Steam Trap TLV รุ่น A3N (SCREW)

• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
• ใช้งานง่าย: ดูแลรักษาง่าย
• มีขนาดให้เลือกหลากหลาย: เหมาะกับขนาดท่อที่หลากหลาย
• ราคาประหยัด: เมื่อเทียบกับวาล์วดักไอน้ำแบบอื่น

Thermodynamic Steam Trap TLV

รูปภาพขนาด Thermodynamic Steam Trap TLV

ตารางขนาด Thermodynamic Steam Trap TLV

Size	25mm
L	112
H	135
H1	75
Weight (Kg)	1.8
